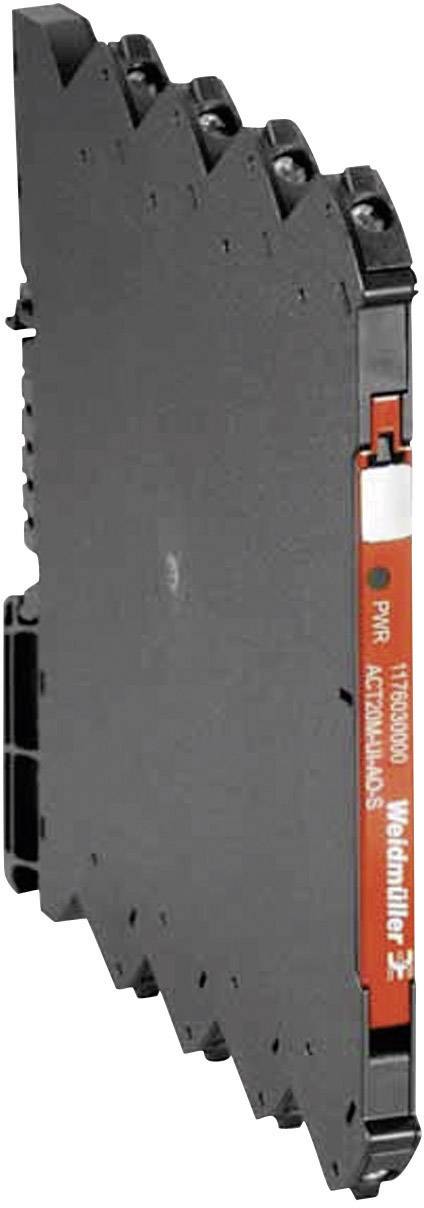

Weidmüller ACT20M-AI-AO-S 1176000000 pretvornik signala 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
pretvornik signala
Vhodni signal maks. (tok)
20 mA
Vhodni signal maks. (napetost)
10 V
Vrsta
ACT20M-AI-AO-S
Mere
(D x Š x V) 114.3 x 6.1 x 112.5 mm
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (224,99 € / Kos)
239,99 €
-6 %
224,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Tehnične specifikacije
- Neto teža: 80 g
- Delovna temperatura: - 25 ° C - +70 ° C
- Temperatura skladiščenja: -40 ° C - +85 ° C
- Število vhodov: 1
- Senzor: vir napetosti, tok, 2-žični oddajnik (brez lastnega napajanja)
- Število izhodov: 1
- Galvanska izolacija: 3-smerni izolator
- Natančnost:<0,05% merilnega območja
- Izrezna frekvenca (-3 dB): 100 Hz
- Podporna tirnica: TS 35
- Odzivni čas koraka:<7 ms
- Obremenitvena napetost:>10 kΩ
- Napajanje senzorja: 17 V / DC-28 V / DC
- Presek žične povezave AWG, min .: AWG 30
- Presek žične povezave AWG, največ: AWG 14
- Moment privijanja, min .: 0,4 Nm
- Moment privijanja, največ: 0,6 Nm
- Vrsta
ACT20M-AI-AO-S
- Vrsta izdelka
pretvornik signala
- Vhodni signal maks. (tok)
20 mA
- Vhodni signal maks. (napetost)
10 V
- Mere
(D x Š x V) 114.3 x 6.1 x 112.5 mm
- Priključek
vijačni
- Izhodni signal (napetost)
0 V-10 V, 0 V-5 V
- Izhodni signal (napetost)
0 mA-20 mA, 4 mA-20 mA
- Obratovalna napetost
300 V (max)
- Maks. obratovalna napetost
300 V
- Breme
600 Ω
- Vhodni signal (napetost)
10 V
- Vhodni signal (tok)
0 mA-20 mA, 4 mA-20mA
- Vhodna upornost
70 Ω
- Vsebina
1 kos
- Konfiguracija
dip stikalo
- Širina
6.1 mm
- Višina
112.5 mm
- Dolžina
114.3 mm
- Skladnost z RoHS
Ja
- Maks. temperatura okolice
+70 °C
- Min. temperatura okolice
-25 °C
- Napajalna napetost (num.)
24 V/DC
- Maks. prečni prerez trdnosti
2.5 mm²
- Togi prerez (min.)
0.5 mm²
- Izvedba
DC - 3-stezni aktivni izolator, nastavljiv preko DIP-stikala
- Priključek
0,5–2,5 mm²
- Izhodni signal
0/4 ... 20 mA 0/2 ... 10 V ali 0/1 ... 5 V
- Vhodni signal
0/4 ... 20 mA 0/2 ... 10 V oz. 0/1 ... 5 V
Snap mounting support rail
6.1
112.5 mm
114.3 mm
1.2 W
-25-70 °C
Screw connection
IP20
None
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 738285 Weidmüller ACT20M-AI-AO-S 1176000000 pretvornik signala 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 738285 Weidmüller ACT20M-AI-AO-S 1176000000 pretvornik signala 1 kos
Opis

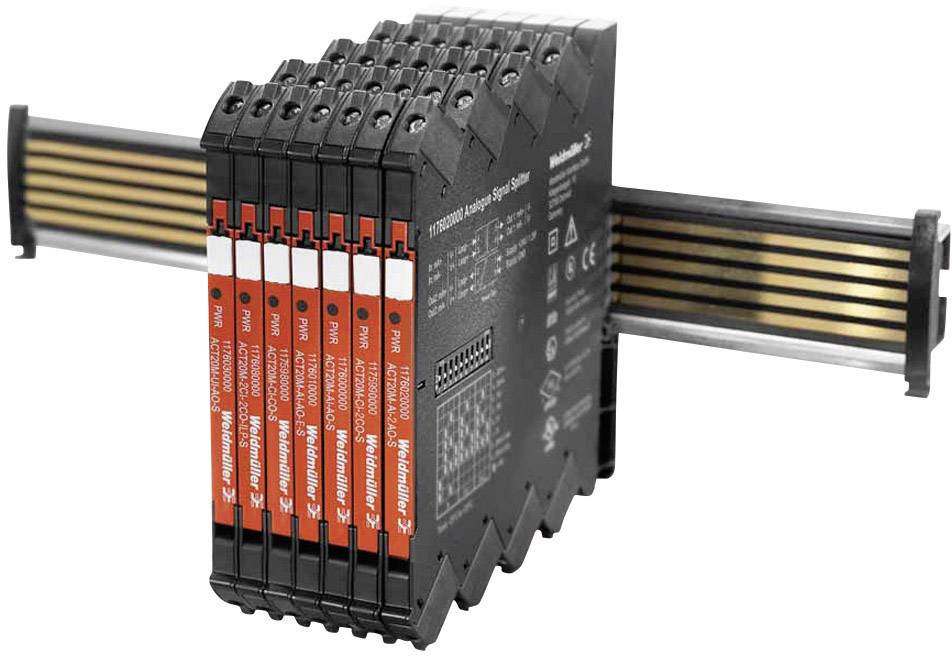

Napajanje preko DIN tračnice
