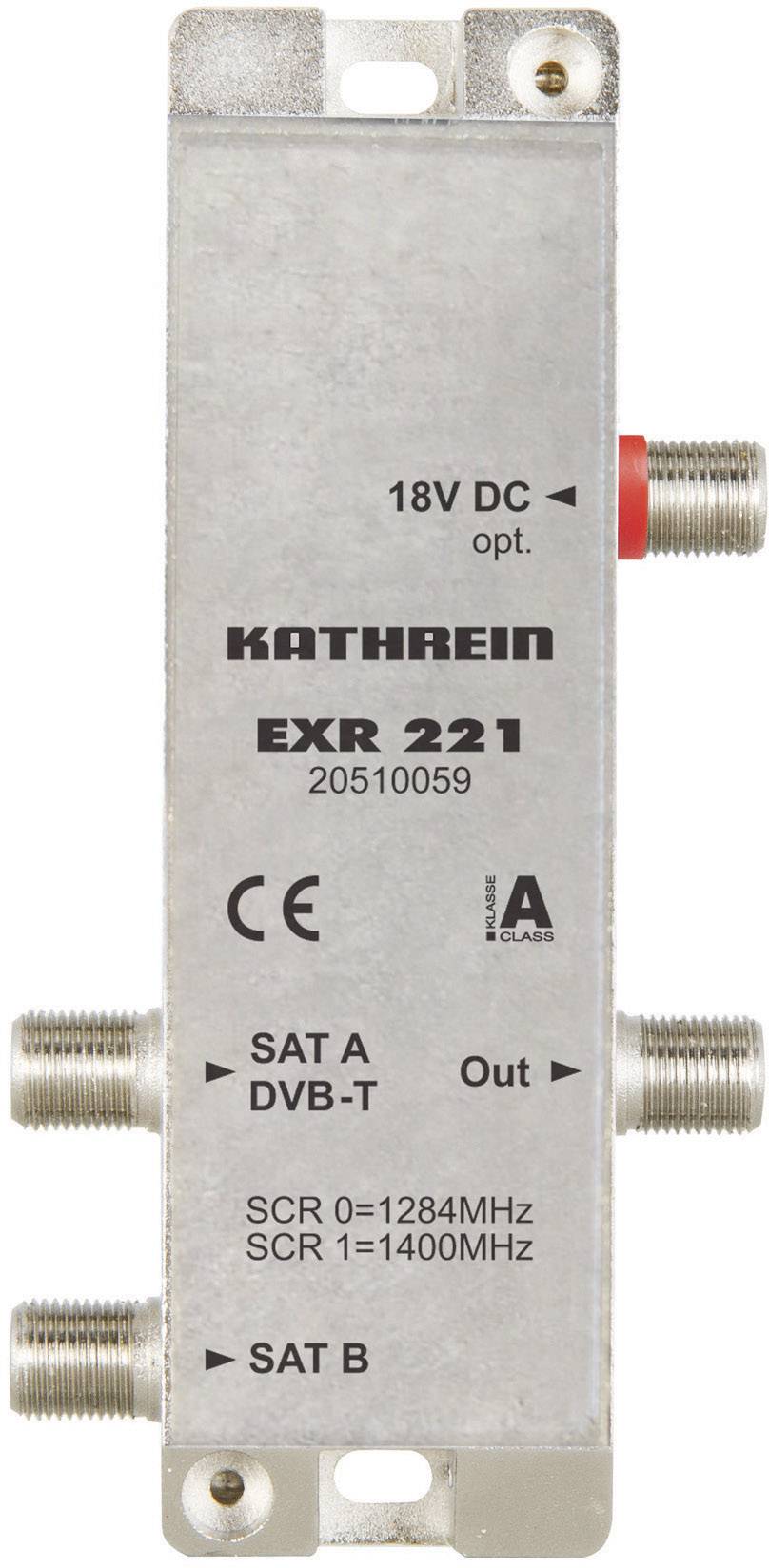

Multiswitch stikalo za SAT Unicable Kathrein EXR 221, št. vhodov (multiswitch ): 3 (2 SAT/1 prizemna), št. uporabnikov:
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (169,99 € / Kos)
169,99 €
z DDV
Kathrein EXR 221 SAT multi stikalo unicable 2 Vhodi (multifunkcijsko stikalo): 3 (2 sat/1 prizemni) Število udeležencev: 2 združljivo z quad lnb , stand-by funkcija
Tehnične specifikacije
- Naročniške povezave: 1 x 2
- Vhodi: 1x zemeljski / 2x satelitski IF
- Frekvenčno območje: 5-862 / 950-2150 MHz
- Izguba povezave (zemeljska) 1 / - dB
- Dobitek za naročniško linijo (Sat) - / 0 dB
- Vhodi za ločitev: - / 30 dB
- Delovna raven: - / 85 dBµV
- Naročniška frekvenca / naslov SCR Sprejemnik 1 / Sprejemnik 2: 1284/0 / 1400/1 MHz
- Perm. Napajalna napetost na izhodu naročnika: 12-14 V.
- Oddaljena napajalna napetost na vhodih: 18,4 / 13,3 V.
- Največji napajalni tok (napajanje iz sprejemnika): 80 mA
- Najdaljši napajalni tok (napajanje iz napajalne enote): 250 mA
- Dovoljena temperatura okolice: -20 do +55 ° C
- Priključki: F konektorji
- Vrsta izdelka
SAT multi stikalo unicable 2
- Vhodi (multifunkcijsko stikalo)
3 (2 sat/1 prizemni)
- Udeleženci
2
- Združljivost z Quad-LNB
da
- Značilnosti
združljivo z quad lnb
stand-by funkcija
- Širina
35 mm
- Višina
117 mm
- Globina
23 mm
- Barva
večbarvna
Dokumenti in prenosi
Navodila za uporabo in varnost
Navodila za uporabo in varnost 818395 Multiswitch stikalo za SAT Unicable Kathrein EXR 221, št. vhodov (multiswitch ): 3 (2 SAT/1 prizemna), št. uporabnikov:
Opis
Izvedba
- - Enokabelsko mini večnamensko stikalo za distribucijo digitalnih satelitskih IF signalov (vključno s HDTV) in prizemnih signalov prek enega kabla za dvojni sprejemnik ali dva enojna sprejemnika v enodružinskem gospodinjstvu - brez omejitev pri različnih programih - it bo predvajal celotno paleto programov z do dveh satelitov - enokabelsko mini multi stikalo ne vsebuje lastne preklopne matrike. Zato deluje na dveh prostih povezavah večstikalnega stikala (npr. EXR 2908) ali na dveh povezavah dvojnega ali štirijedrnega napajalnega sistema (npr. UAS 585) - enokabelsko mini multi stikalo ustvari nadzor in napajanje priključeni večstikalni ali napajalni sistem zahteva 14/18 V in 22 kHz ter ukaze DiSEqC ™ iz izhodne napetosti sprejemnika - Če so vsi sprejemniki izklopljeni, enokabelsko mini multi stikalo ne potrebuje moči - Obstajajo posebni sprejemniški moduli, tako imenovani SCR (Satellite Channel Router), ki so integrirani v enokabelsko mini multi stikalo za pretvorbo v naročniške frekvence - vsakemu sprejemniku je dodeljena fiksna naročniška frekvenca (dvojni sprejemnik potrebuje dve naročniški frekvenci) - Ustreza standardu SCR za en kabel po EN 50494, torej morajo biti povezani tudi sprejemniki v skladu s tem standardom - možen je tudi sprejem zemeljskega območja 5-862 MHz prek vhoda A možen izklop satelitskega sprejemnika - Če želite napajati napajalni sistem z več kot 80 mA ali več stikal z več kot 2 x 40 mA toka, mora biti vtična napajalna enota NCF 18 (ni priložena) priključena na vtičnico z oznako z enosmernim tokom - Primerno za vgradnjo v zaprtih prostorih
- Besedilo je strojno prevedeno.
Obseg dostave
- Kathrein EXR221 enokabelsko več stikalo 2 do 1x2
