Optospojniški modul WeidmllerTermopto, vhodni signal: 24 VTermopto, vhodni signal: 24 V 8950720000

Črno relejevsko stikalo s shematskim tiskom, modelna številka '8590120000', dva oranžna stikala, blagovna znamka 'Weidmüller'.

Slika je simbolična

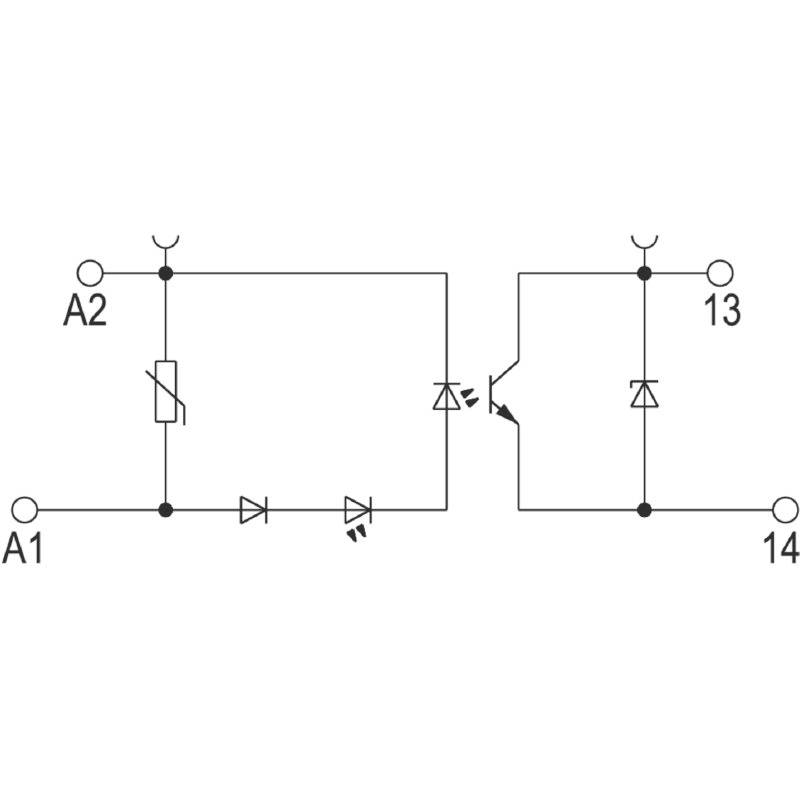

Shematski prikaz relejev z diodami in tranzistorjem. Priključki: A1, A2, 13, 14. Diode za usmeritev, tranzistor kot stikalo.

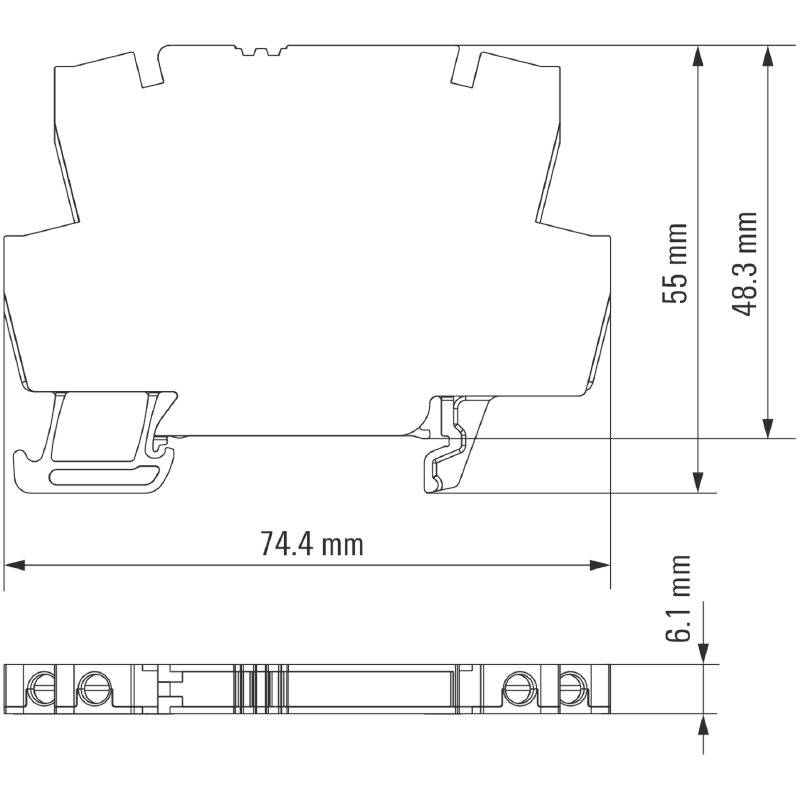

Tehnična risba ohišja z merami: 55 mm višine, 48,3 mm širine, 74,4 mm dolžine, 6,1 mm globine.

1/3

Slika je simbolična

Vrsta izdelka

optokopler rele

Krmilna napetost (min).

24 V/DC

Krmilna napetost (maks.)

24 V/DC

Preklopna napetost (maks.)

48 V/DC

Obremenilni tok (maks.)

0.1 A

Podatkovni list izdelka (PDF)

Dostava pon, 21.9.

136 kos - zaloga Nemčija

Velikosti pakiranja

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (19,99 € / Kos)

19,99 €

z DDV

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Temperatura skladiščenja, maks .: 80 ° C Temperatura skladiščenja, min .: -40 ° C Prikaz stanja: LED zelena Zakasnitev vklopa:<13 µs zakasnitev izklopa:3 mm vzdržljiva napetost: 4 kV (1,2 / 50 µs) Vlažnost: 5 ... 95% rel. Vlažnost, Tu = 40 ° C, brez kondenzacije MTTF: 2.500 let Napetost vklopa / izklopa: 19,2 V / 6 V DC Zaščitni tokokrog: varistor, zaščita proti obratni polarnosti Kategorija obremenitve: DC1 min 94: V-0 Stopnja onesnaženosti : 2 Stran za nadzor dielektrične trdnosti - stran obremenitve: 1,2 kVeff / 1 min Dolžina odstranjevanja, nazivna povezava: 9 mm vpenjalna površina, nazivna povezava: 2,5 mm² vpenjalna površina, najmanj: 0,5 mm² vpenjalna površina, največ: 4 mm² prečni priključni vod -prerez AWG, min .: AWG 20 presek žične povezave AWG, maks .: AWG 12 presek žice, enožični, min .: 0,5 mm² presek žične povezave, poln, največ: 4 mm² žice prečni prerez priključka, fino vlečen, min .: 0,5 mm² prerez priključka vodnika, fino vlečen, maks .: 2,5 mm² prečni prerez priključka vodnika, vitran, min. (AWG): AWG 20 prerez priključka vodnika, fino nasedlo, največ (AWG): prerez vodnika AWG 12, fino navoj AEH s plastičnim obročem DIN 46 228/4, min .: 0,5 mm² prečni prerez vodnika, fino verižen AEH s plastičnim obročem DIN 46228/4, maks .: 1,5 mm² prečni prerez vodnika, fino verižen, AEH (DIN 46228-1), min. : Prečni prerez vodnika 0,5 mm², fino vlečen, AEH (DIN 46228-1), največ: 1,5 mm² Velikost rezila: 0,6 x 3,5 mm, največja preklopna frekvenca (enosmerna krmilna napetost): 3000 Hz navor privijanja, min .: 0,4 Nm zatezni moment, največ: 0,6 Nm

Vrsta izdelka: optokopler rele

Vrsta: TOS 24VDC/48VDC 0,1A

Priključek: vijačni

Krmilna napetost (min).: 24 V/DC

Krmilna napetost (maks.): 24 V/DC

Območje krmilne napetosti: 24 - 24 V/DC

Nadzor toka (maks.): 7 mA

Preklopna napetost (min.): 5 V/DC

Preklopna napetost (maks.): 48 V/DC

Obremenilni tok (maks.): 0.1 A

Maks. preklopna moč: 170 mW

Kontakt: 1 zapiralo

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

: IP20

Širina: 6.1 mm

Višina: 74.4 mm

Globina: 55 mm

Teža: 20.7 g

Stalni tok (maks.): 0.1 A

Vsebina: 1 kos
