PCE Instruments PCE-FD 20 merilnik debeline materialov 1000 - 9999 m/s
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (5275,00 € / Kos)
5275,00 €
plus 10,00 €
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
PCE Instruments PCE-FD 20 merilnik debeline materialov 1000 - 9999 m/s
- Merilna geometrija merilne sonde 45° in 90°
- majhna teža
- Delovanje na baterijo ali AC
- 1,5 m kabel sonde
- svetel in velik zaslon
- USB-vmesnik
Tehnične specifikacije
- Frekvenčni razpon: 1 ... 10MHz
- Trajanje skeniranja: 6 ... 1000 mikronov
- Hitrost zvoka: 1000 ... 9999m/s
- Odstopanje meritev v časovnih intervalih:< ±0,025 µm
- največje merilno odstopanje amplitudnih signalov< ±0,5 dB na vhodu sprejemnika v območju od 0 ... 110 dB
- Razpon ojačanja: 125dB
- Povprečno število preizkusov materiala. 1 ... 16
- število kontrolnih točk
- (časovno spremenljiv dobiček): 15
- Čas od impulza vzbujanja do obremenitve: 0,0 ... 0,5 µs
- Amplituda vzbujalnega impulza do upora 50 ohmov: 100, 200, 300
- Frekvenčno območje delovanja sprejemnika pri -3dB: -3dB 1 ... 10MHz
- Odstopanje amplitud na vhodnem signalu v območju od 10 do 100% velikosti zaslona< 1 dB
- skeniranje: 1... 1000µs
- Zakasnitev skeniranja: 0 ... 2000µs
- Merilno območje časovnih intervalov: 0 ... 1000µs
- Zakasnitev sonde: 0 ... 2000µs
- Samodejno opozarjanje na napake: dvojna vrata
- Nastavitev merilnega območja za ojačitev, ki se spreminja v času: 0 ... 2000µs
- Nastavitev mejnih vrednosti za ojačitev, ki se spreminja v času: 0 ... 100 %
- Usmerjanje (sprejemnik): pozitivni polval, radijski način
- Dimenzije: (Š x V x G) 80 x 162 x 35 mm
- Dimenzije zaslona: 48 x 74 mm
- Napajanje: 100 ... 250 V/AC
- AA baterije: 1,5 V (3 kosi)
- Teža: 250 g (brez baterij)
- Vrsta izdelka
merilnik debeline materialov
- Merilno območje
1000 - 9999 m/s
delovni standardi (lastni)
- Mere
(D x Š x V) 162 x 80 x 35 mm
- Teža
250 g
- Prikaz
LCD
- Vsebina
1 kos
- Merilno območje (maks.)
9999 m/s
- Merilno območje (min.)
1000 m/s
- Merilna metoda
ultrazvok
- Širina
80 mm
- Višina
35 mm
- Dolžina
162 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2623499 PCE Instruments PCE-FD 20 merilnik debeline materialov 1000 - 9999 m/s
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2623499 PCE Instruments PCE-FD 20 merilnik debeline materialov 1000 - 9999 m/s
Opis

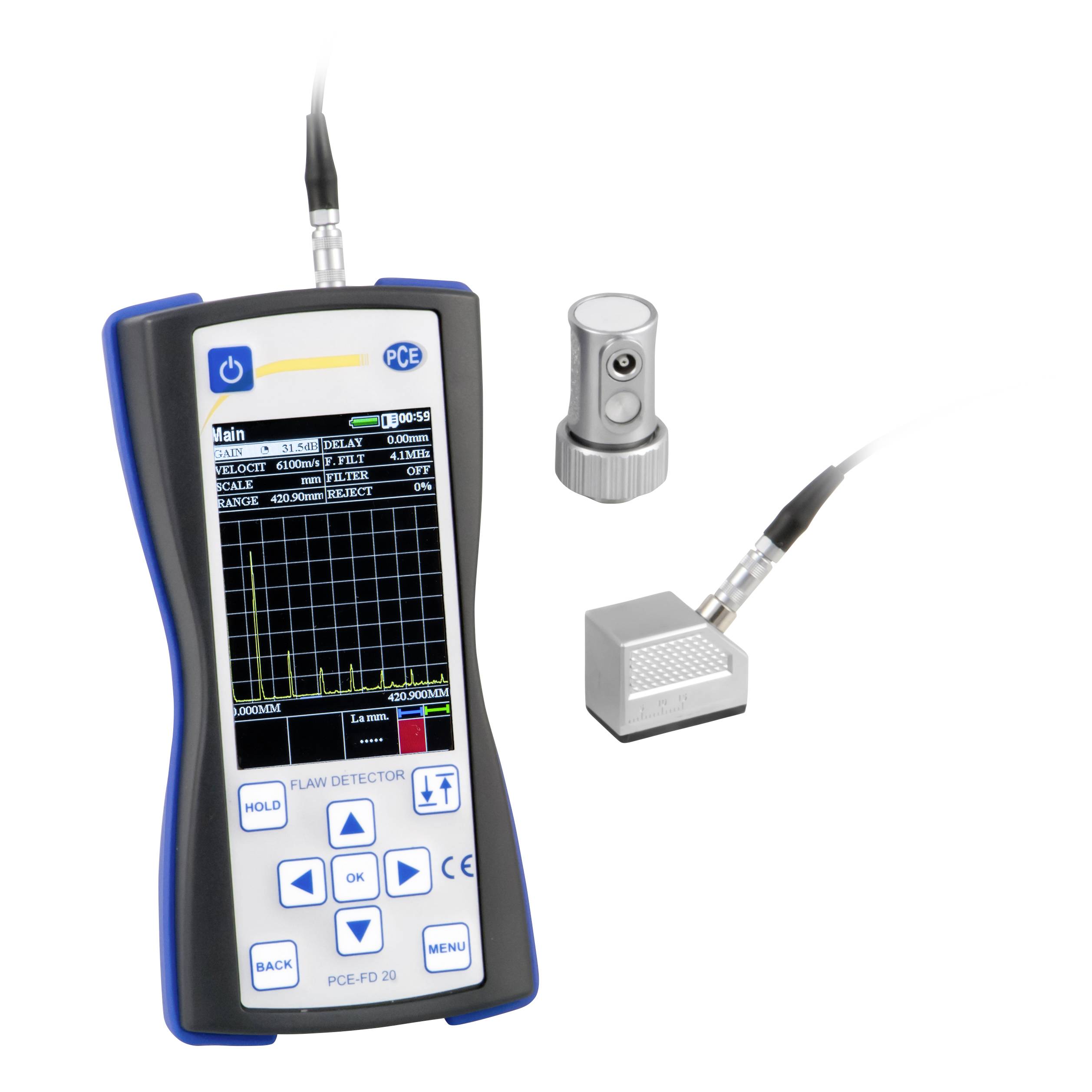

Defektoskop za testiranje materialov / baterijsko ali omrežno delovanje / dve različni merilni sondi (45° in 90°) / kabel sonde dolžine 1,5 m
Za testiranje materialov se uporablja defektoskop PCE-FD 20. Večina področij uporabe ultrazvočnega testerja vključuje na primer testiranje materialov za napake, kot so razpoke, votline in prekinitve. Ultrazvočna naprava je primerna tudi za kontrolo zvarov. Zahvaljujoč principu ultrazvoka vam ultrazvočni tester omogoča izvedbo popolnoma nedestruktivnih meritev na površinah. Poleg odkrivanja napak je mogoče določiti tudi globino le-teh. Z ultrazvočnim testerjem je mogoče določiti tudi celotno debelino materiala. Ultrazvok se odbije in razprši na vmesnikih med različnimi materiali z različnimi gostotami in valovno impedanco. Ultrazvočne valove je mogoče poslati skozi material z uporabo različnih merilnih sond. Ena merilna sonda ima možnost pošiljanja ultrazvoka pod kotom 90°, ena pa ima možnost pošiljanja ultrazvoka pod kotom 45° na preskušanec. Ko je bil ultrazvok poslan skozi preskušanec in je bil določen prehodni čas, je mogoče določiti debelino sten, preveriti zvare in lokalizirati napake komponent. Majhna teža le 250 g omogoča enostavno prenašanje naprave na različna mesta. Nastavljive frekvence so med enim in 10 megaherci. Poleg tega naprava za ultrazvočno testiranje ponuja hitrost zvoka med 1000 in 9999 metrov na sekundo.
Besedilo je strojno prevedeno.
Za testiranje materialov se uporablja defektoskop PCE-FD 20. Večina področij uporabe ultrazvočnega testerja vključuje na primer testiranje materialov za napake, kot so razpoke, votline in prekinitve. Ultrazvočna naprava je primerna tudi za kontrolo zvarov. Zahvaljujoč principu ultrazvoka vam ultrazvočni tester omogoča izvedbo popolnoma nedestruktivnih meritev na površinah. Poleg odkrivanja napak je mogoče določiti tudi globino le-teh. Z ultrazvočnim testerjem je mogoče določiti tudi celotno debelino materiala. Ultrazvok se odbije in razprši na vmesnikih med različnimi materiali z različnimi gostotami in valovno impedanco. Ultrazvočne valove je mogoče poslati skozi material z uporabo različnih merilnih sond. Ena merilna sonda ima možnost pošiljanja ultrazvoka pod kotom 90°, ena pa ima možnost pošiljanja ultrazvoka pod kotom 45° na preskušanec. Ko je bil ultrazvok poslan skozi preskušanec in je bil določen prehodni čas, je mogoče določiti debelino sten, preveriti zvare in lokalizirati napake komponent. Majhna teža le 250 g omogoča enostavno prenašanje naprave na različna mesta. Nastavljive frekvence so med enim in 10 megaherci. Poleg tega naprava za ultrazvočno testiranje ponuja hitrost zvoka med 1000 in 9999 metrov na sekundo.
Besedilo je strojno prevedeno.

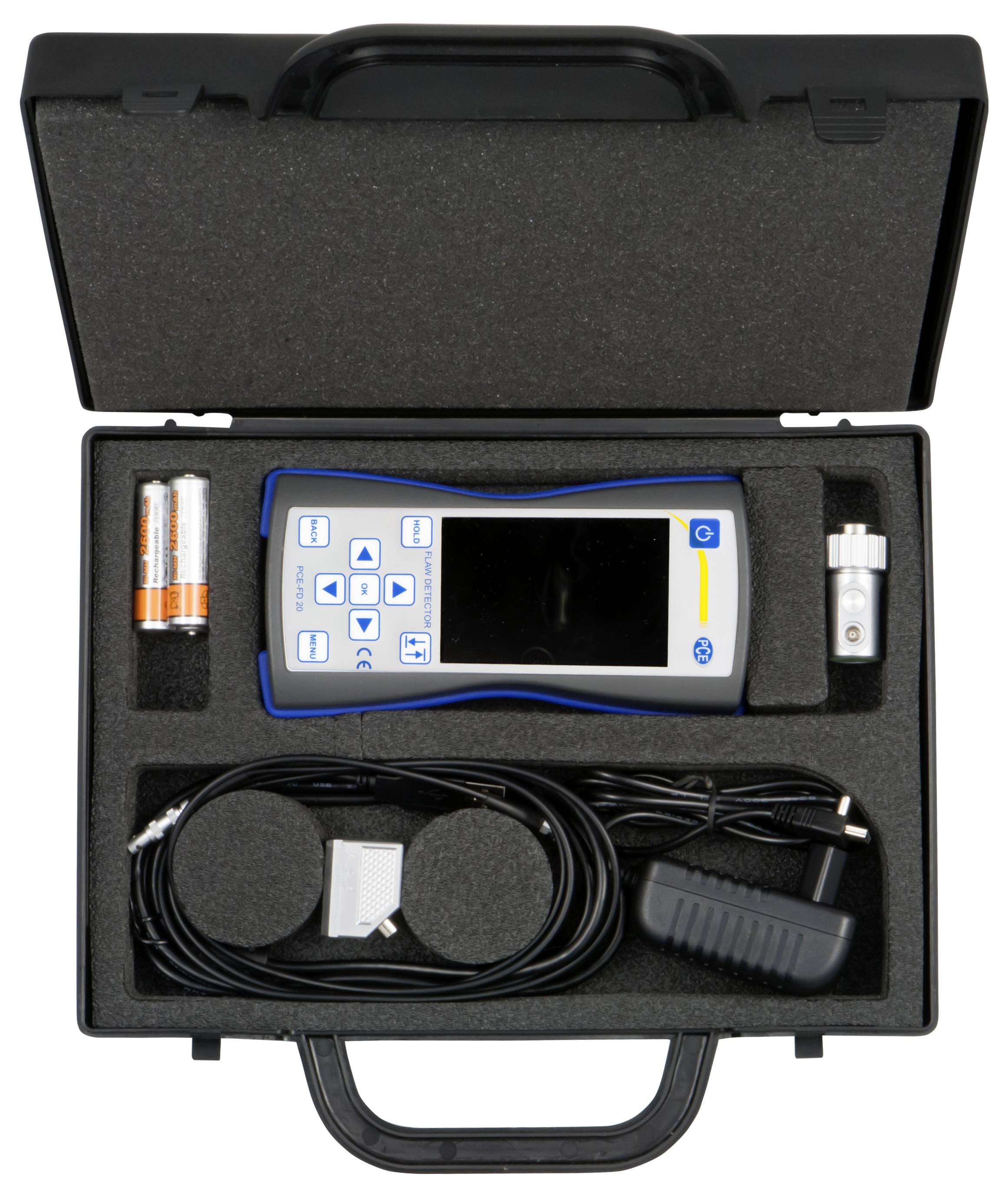

Obseg dostave
- 1 x defektoskop PCE-FD 20
- 1 x kabel sonde (1,5 m)

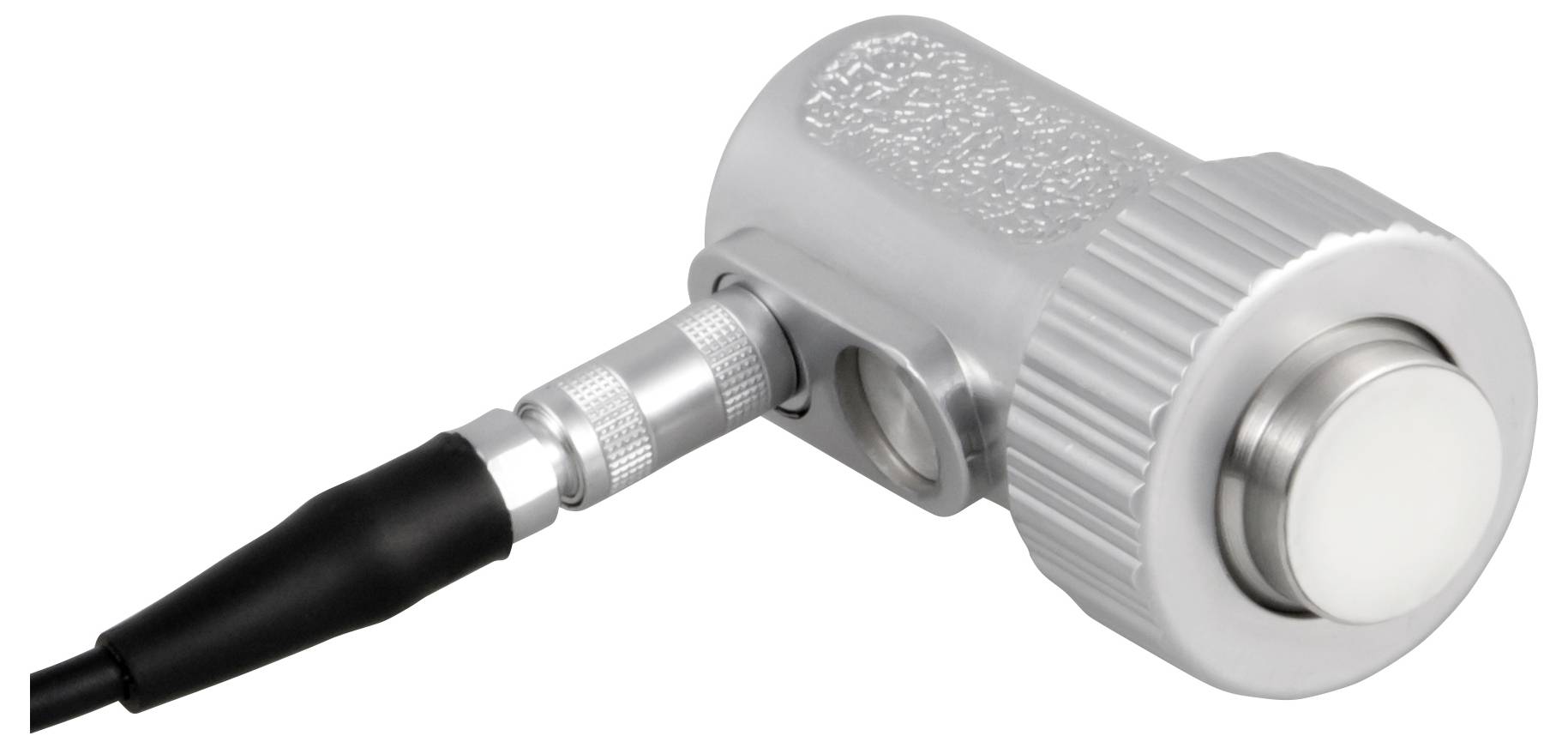

- 1 x ultrazvočna sonda (90°)

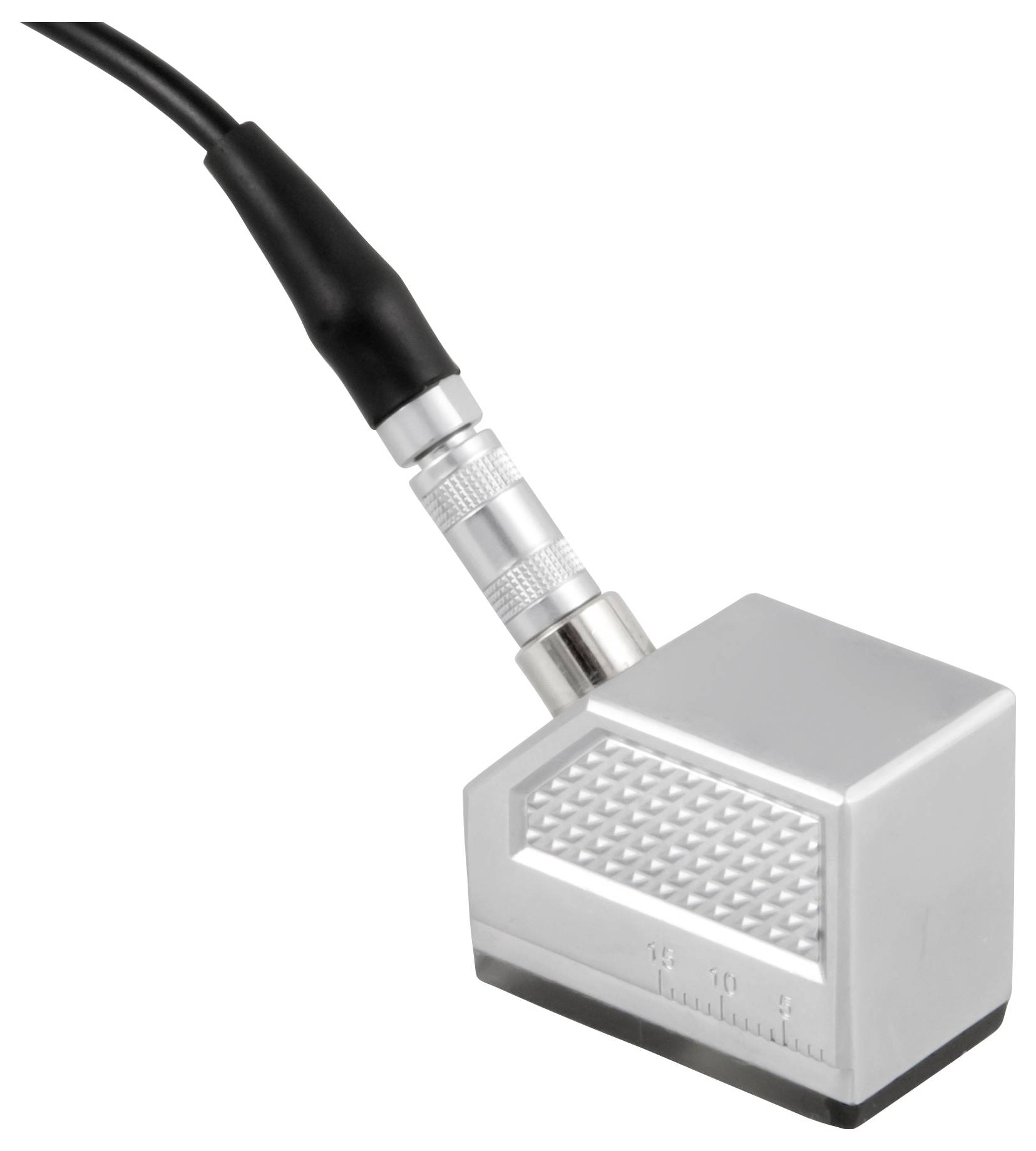

- 1 x ultrazvočna sonda (45°)
- 3 x 1,5 V baterija (AA)
- 1x polnilni kabel
- 1 * USB kabel
- 1x programska oprema
- 1 * Navodila za uporabo
