PCE Instruments PCE-SCI-D PCE-SCI-D izolacijski transformator 1 kos
Vrsta izdelka
izolacijski transformator
Vhodni signal maks. (tok)
20 mA
Vhodni signal maks. (napetost)
15 V
Vrsta
PCE-SCI-D
Mere
(D x Š x V) 106 x 108 x 22.5 mm
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
3 kos - zaloga Nemčija
Število
Skupaj (194,99 € / Kos)
194,99 €
z DDV
Brezplačna dostava
Na voljo samo 3 kos - zaloga Nemčija
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
PROFESIONALNO. KALIBRIRAN. OPREMA. PCE-SCI-D
- Nastavljiv oddajnik za električne signale
- Nastavljiv z 2 gumboma in 7-segmentnim zaslonom
- Funkcija gesla
- podvaja analogne signale
- - 4 ... 20mA in 0... 10V
- hitra konfiguracija z 2 gumboma

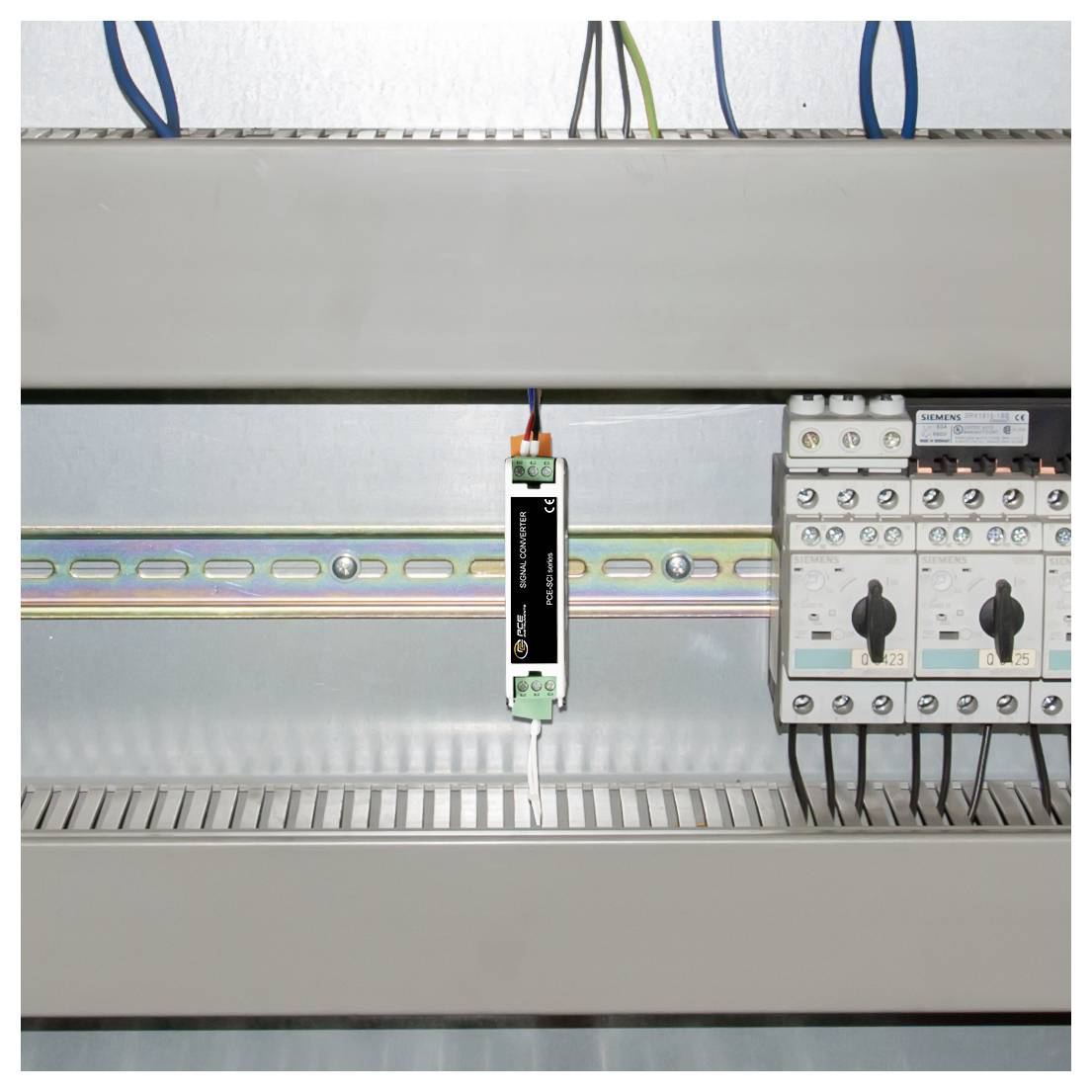

- Montaža na DIN-letev
- Napajalnik 24... 250 V AC/DC
Tehnične specifikacije
- Tok procesa
- Merilno območje maks. +4 mA ... 20 mA
- Natančnost 0,3 % mb.
- Preobremenitev 25mA
- Vrsta signala aktiven, pasiven
- impedanca< 2 Vdc padec napetosti na sponkah
- Odziv po korakih< 300 ms (0... 99 % signal)
- Procesna napetost
- Merilno območje 0 V DC ... 10 V DC
- Natančnost 0,3 % mb.
- Preobremenitev 25 V DC
- Vrsta signala aktiven, pasiven
- Impedanca večja od 1 MΩ
- Odziv po korakih< 300 ms (0... 99 % signal)
- Splošni tehnični podatki
- Tip zaslona 7 segmentov, 2 števki
- Varnostni standard CAT II / 300V
- Razred zaščite (naprave) IP30
- Napajalnik 24... 240 V DC ±10%, 45 ... 65 Hz, izoliran
- Teža: 126 g
- Dimenzije (D x Š x V) 110 x 22 x 118 mm
- Pogoji delovanja 0... 50°C, 0... 95 % RH
- Pogoji skladiščenja -20 ... 70°C, 0... 95 % RH
- Vrsta
PCE-SCI-D
- Vrsta izdelka
izolacijski transformator
- Vhodni signal maks. (tok)
20 mA
- Vhodni signal maks. (napetost)
15 V
- Mere
(D x Š x V) 106 x 108 x 22.5 mm
- Priključek
vrstna sponka
vijačna sponka
sponka
konektor
- Izhodni signal (napetost)
0-10
- Izhodni signal (napetost)
4 ... 20 mA
- Obratovalna napetost
18 - 265 V
- Maks. obratovalna napetost
265 V
- Min. obratovalna napetost
18 V DC/AC
- Breme
10
- Vhodni signal (napetost)
10
- Vhodni signal (tok)
4 ... 20 mA
- Vsebina
1 kos
- Konfiguracija
potenciometer
- Širina
108 mm
- Višina
22.5 mm
- Dolžina
106 mm
- Skladnost z RoHS
Ja
- Vrsta senzorja
PT100
PT500
PT1000
- Poraba toka
3 W
- Maks. temperatura okolice
70 °C
- Min. temperatura okolice
-20 °C
- Napajalna napetost U(B)
24 ... 240 V DC ±10%. 45 ... 65 Hz. isoliert
- Fleksibilni prečni prerez (maks.)
2.5 mm²
- Maks. prečni prerez trdnosti
2.5 mm²
- Fleksibilen prerez (min.)
0.25 mm²
- Togi prerez (min.)
1 mm²
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3192941 PCE Instruments PCE-SCI-D PCE-SCI-D izolacijski transformator 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3192941 PCE Instruments PCE-SCI-D PCE-SCI-D izolacijski transformator 1 kos
Opis

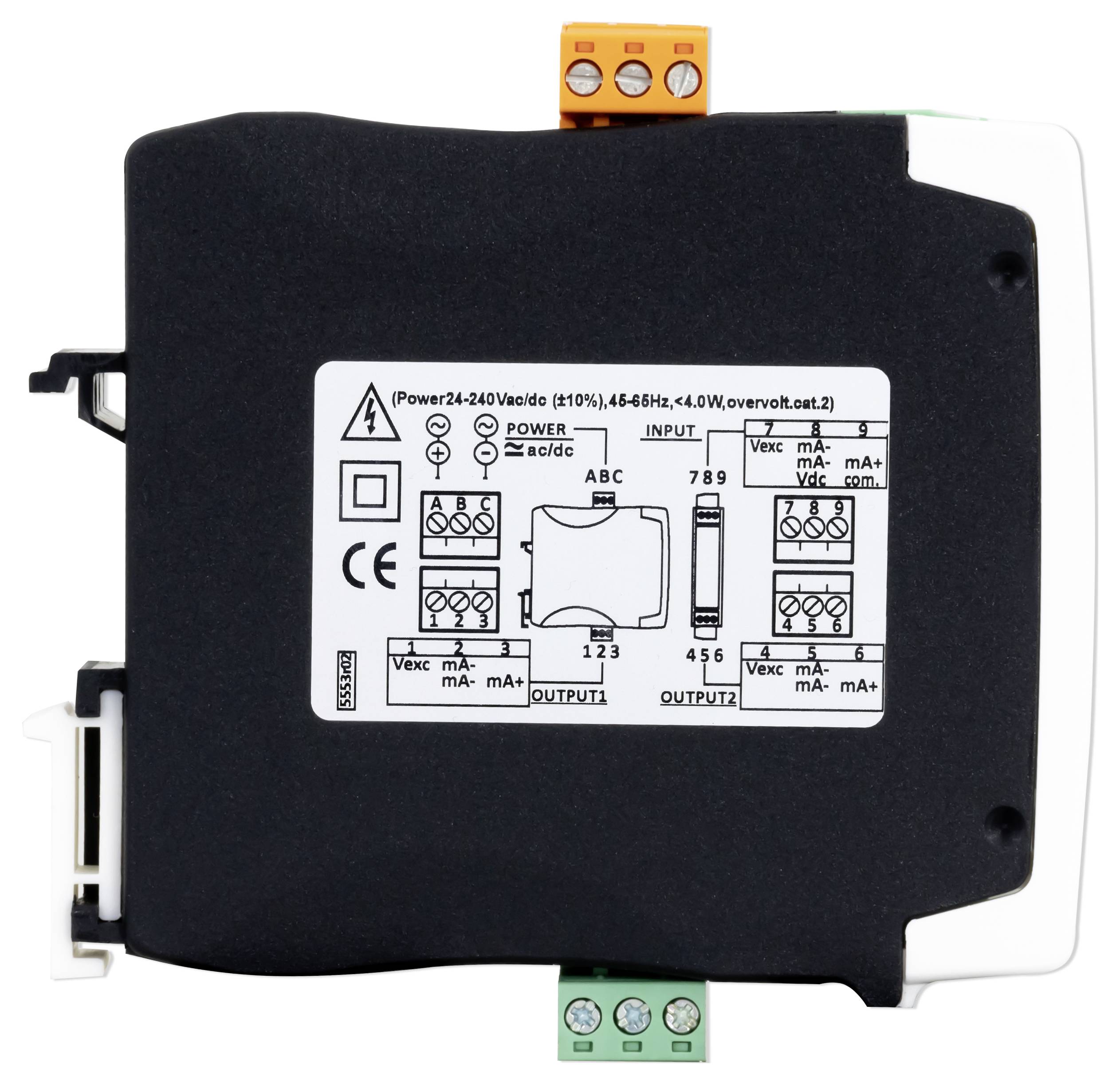

Konfigurabilni merilni pretvornik za električne signale je podvajalnik in pretvornik signalov za procesne signale. Lahko je 4... 20mA in 0... 10 V DC signal je doveden na vhod. Nastavljiv oddajnik električnega signala po potrebi zagotavlja vzbujalno napetost. Ima 2 izhoda, pri čemer je izhod 1 fiksiran na 4... 20 mA in izhod 2 do 4... 20 mA ali 0... Nastavite lahko 10 V DC. Ima tudi štirikratno izolacijo med napajanjem, vhodnim signalom, izhodom 1 in izhodom 2.
Izolacija tokokroga preprečuje ozemljitvene zanke in širjenje napetostnih konic ter ščiti opremo in celovitost signala. Konfiguracijski sistem (številke in tipkovnica) je dostopen za sprednjim pokrovom in omogoča enostavno in hitro konfiguracijo. Signal Duplicator ima funkcijo "gesla" za zaklepanje dostopa do konfiguracije. Konfigurabilni oddajnik električnega signala je zasnovan za industrijsko uporabo, z možnostjo integracije v različne aplikacije, znižanimi stroški, odlično kakovostjo in možnostjo prilagoditve naprave za individualno uporabo.
Besedilo je strojno prevedeno.
Izolacija tokokroga preprečuje ozemljitvene zanke in širjenje napetostnih konic ter ščiti opremo in celovitost signala. Konfiguracijski sistem (številke in tipkovnica) je dostopen za sprednjim pokrovom in omogoča enostavno in hitro konfiguracijo. Signal Duplicator ima funkcijo "gesla" za zaklepanje dostopa do konfiguracije. Konfigurabilni oddajnik električnega signala je zasnovan za industrijsko uporabo, z možnostjo integracije v različne aplikacije, znižanimi stroški, odlično kakovostjo in možnostjo prilagoditve naprave za individualno uporabo.
Besedilo je strojno prevedeno.
Obseg dostave
- 1 x nastavljiv oddajnik PCE-SCI-D
- 1 x uporabniški priročnik
