PCE Instruments PCE-TG 300-HT5 merilnik debeline materialov 2 - 600 mm
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
2 kos - zaloga Nemčija
Število
Skupaj (1435,00 € / Kos)
1435,00 €
z DDV
Na voljo samo 2 kos - zaloga Nemčija
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti

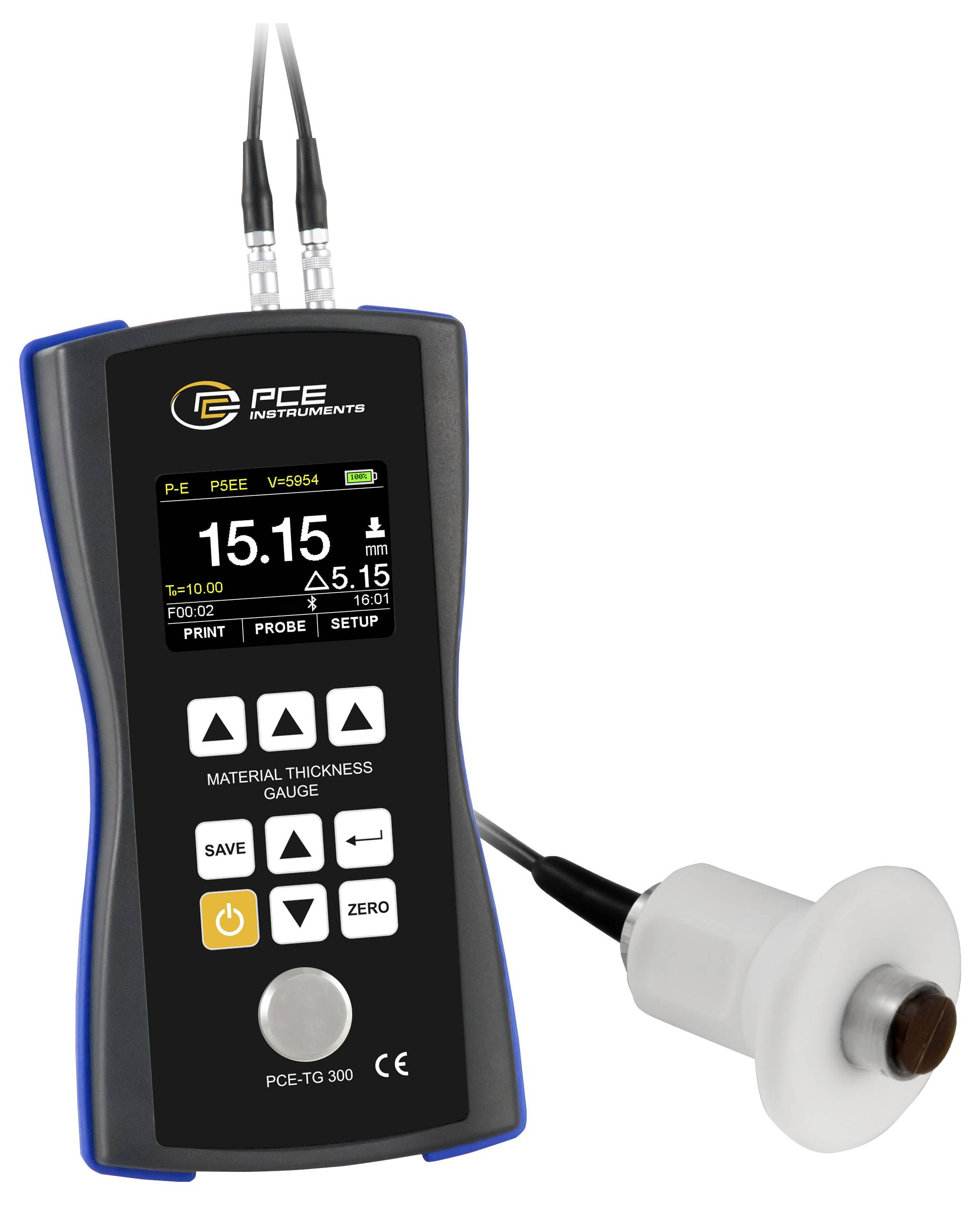

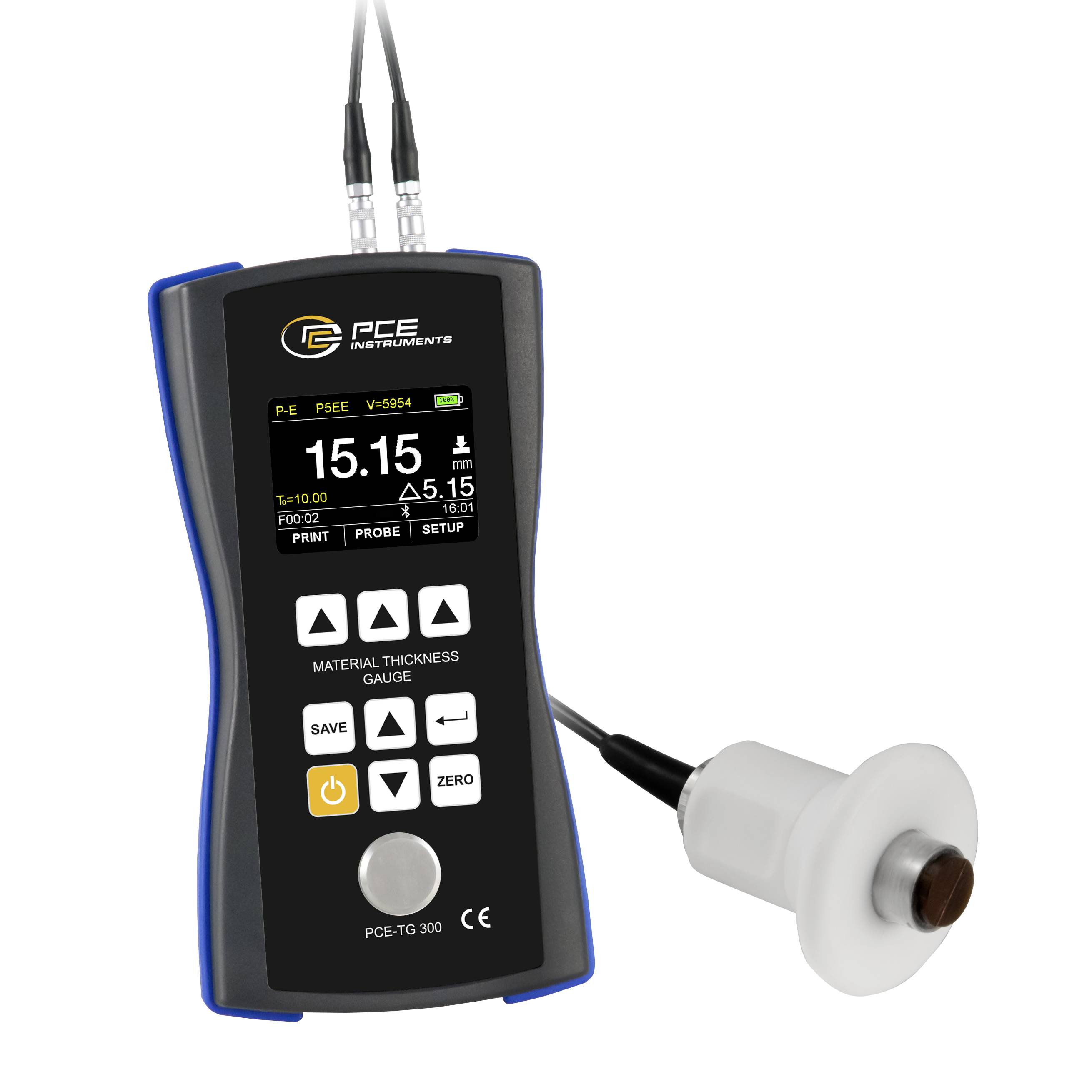

PCE Instruments PCE-TG 300-HT5 merilnik debeline materialov 2 - 600 mm
- Ultrazvočni merilnik debeline materiala serije PCE-TG 300
- veliko merilno območje do 600 mm
- na voljo različni senzorji (različice)
- Način Pulse-Echo ali Echo-Echo
- za vse homogene materiale
- Funkcija tiskanja prek Bluetooth

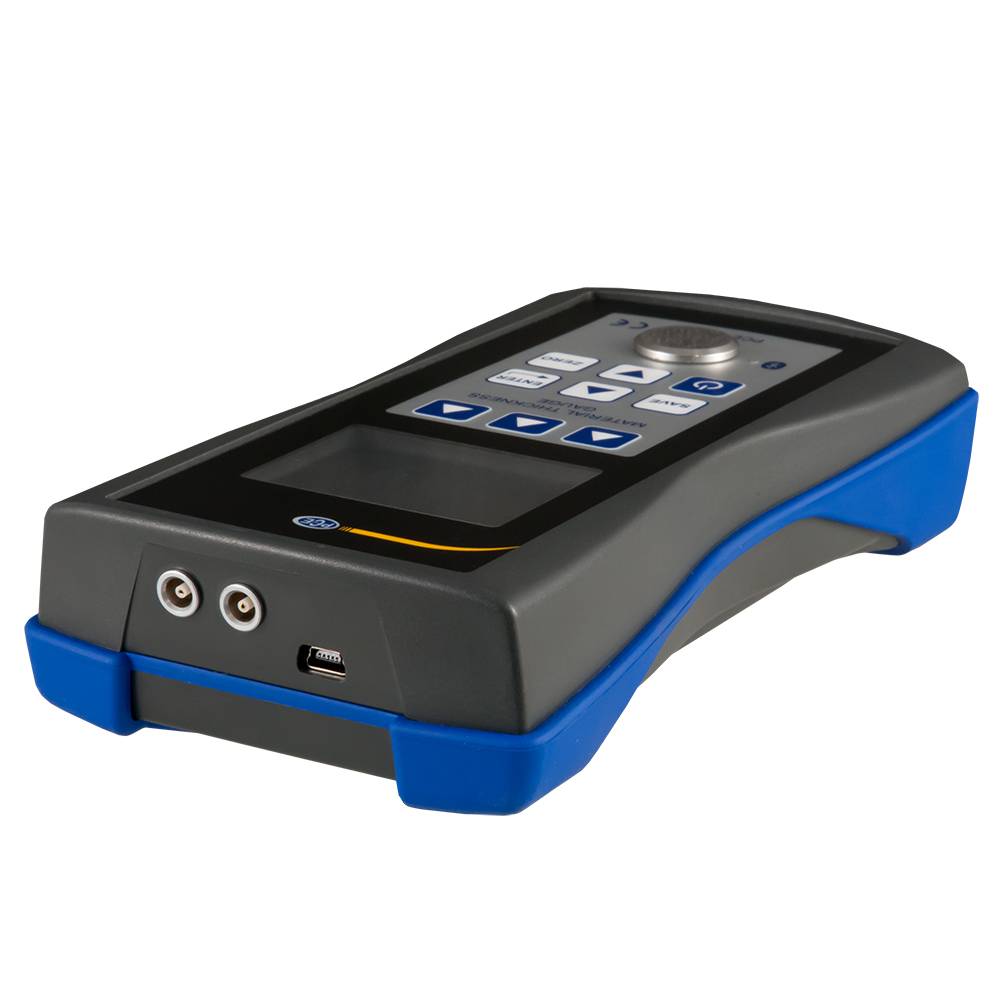

- USB-priključek
- notranje shranjevanje merilnih podatkov
- Baterijsko napajanje
Tehnične specifikacije

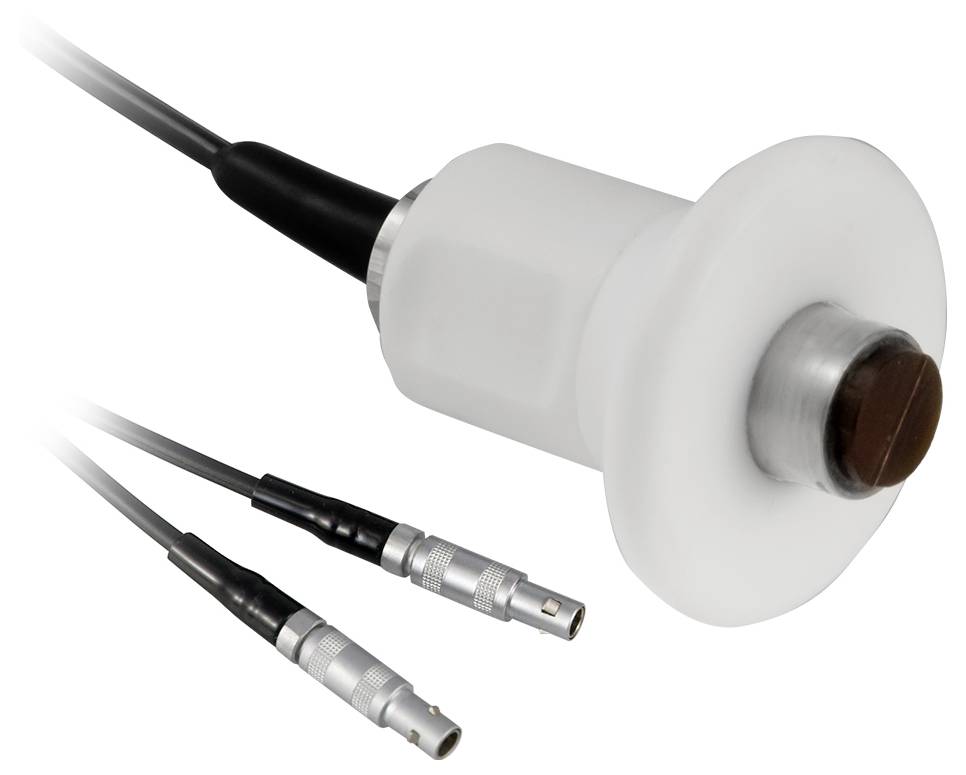

- Merilno območje senzorja PCE-TG-HT5 1 ... 600 mm (jeklo)
- Najmanjši premer cevi 30 mm
- Frekvenca 5MHz
- Premer: 12 mm
- za visoke temperature (maks. 300 °C)
- Naprava PCE-TG 300-HT5
- Merilno območje PE: Pulzni odmev 0,65 ... 600 mm (jeklo), EE: echo-echo način 2,50 ... 60 mm
- Natančnost ±0,04 mm H[mm] (< 10 mm); ±0,4 % H [mm] (> 10 mm) H se nanaša na debelino materiala obdelovanca
- Ločljivost 0,1 mm / 0,01 mm / 0,001 mm (nastavljiva)
- Merljivi materiali Kovine, plastika, keramika, epoksi smola, steklo in vsi homogeni materiali
- Načini dela Pulse-echo način (odkrivanje napak in praznin), echo-echo način (skrivanje debeline plasti, npr. barve)
- Kalibracija Kalibracija hitrosti zvoka, kalibracija ničelne točke, dvotočkovna kalibracija
- Način pogleda Normalni način, način skeniranja, način razlike
- Enote mm / palec
- Prenos podatkov Tiskanje prek Bluetooth / USB 2.0
- Pomnilnik Trajni pomnilnik s 100 skupinami podatkov s po 100 nizi podatkov
- Čas neprekinjenega delovanja 100 h, avtomatsko stanje pripravljenosti (nastavljivo)
- Način samodejnega izklopa (nastavljiv)
- Napajanje 4 x AA baterije 1,5 V

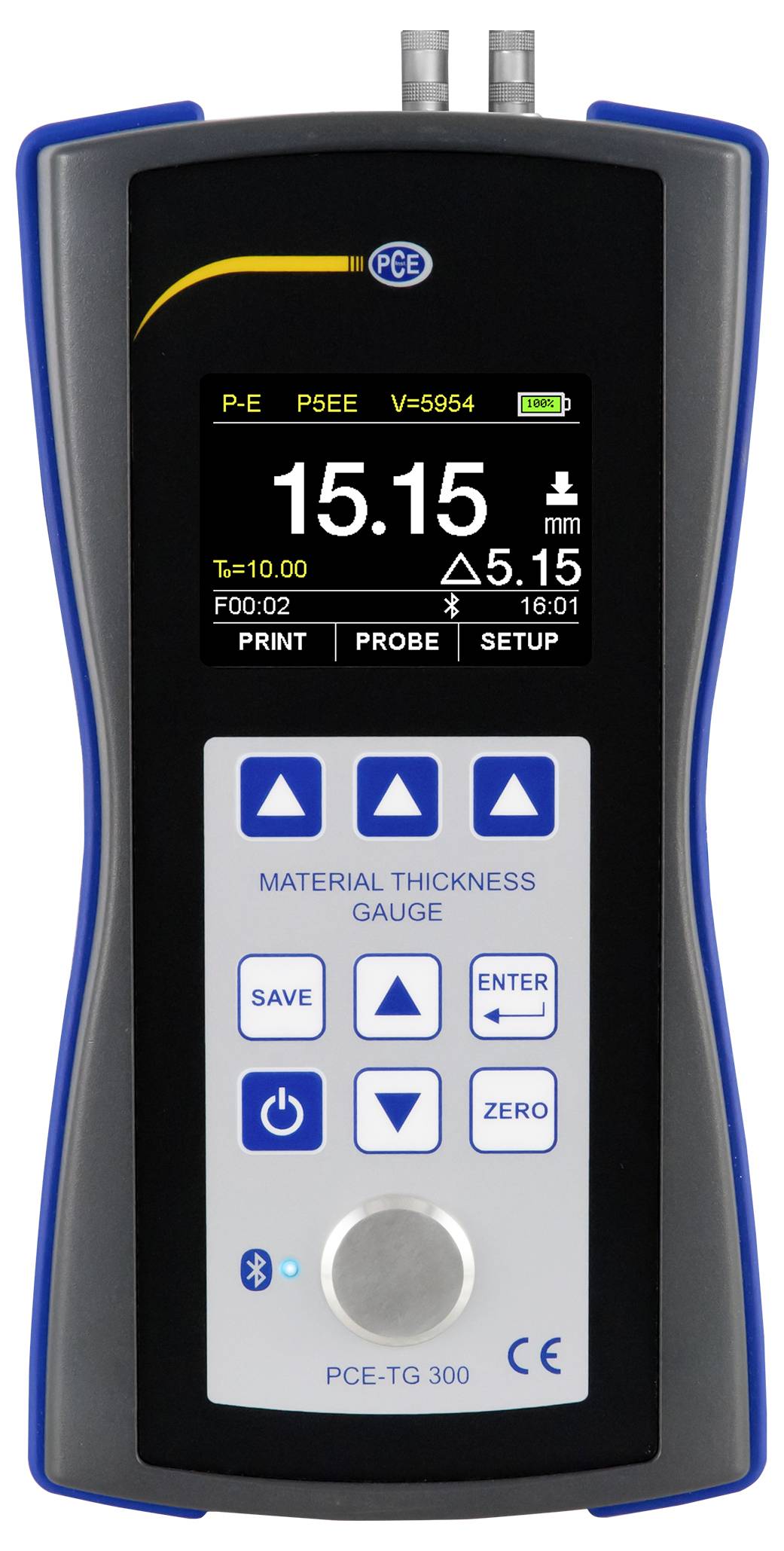

- Zaslon Barvni zaslon TFT LCD z ločljivostjo 320 x 240 slikovnih pik z nastavitvijo svetlosti
- Pogoji delovanja 0 ... +50 °C, ≤80 % RH brez kondenzacije
- Pogoji skladiščenja -20 ... +70 °C, ≤80 % RH brez kondenzacije
- Dimenzije 185 x 97 x 40 mm
- Teža: 375 g
- Vrsta izdelka
merilnik debeline materialov
- Vrsta meritve
jeklo
aluminij
medenina
cink
polietilen
lito železo
kremenčevo steklo
pvc
siva litina
baker
Pokaži več
- Merilno območje
2 - 600 mm
delovni standardi (lastni)
- Obratovalna napetost
6 V
- Mere
(D x Š x V) 40 x 185 x 97 mm
- Teža
375 g
- Prikaz
LCD
- Ločljivost
0.01 mm
- Natančnost
0.04 %
- Vsebina
1 kos
- Merilno območje (maks.)
600 mm
- Merilno območje (min.)
2 mm
- Merilna kategorija
Ohne Messkategorie
- Merilna metoda
vrtinčni tokovi
ultrazvok
- Širina
185 mm
- Višina
97 mm
- Dolžina
40 mm
- Višina številke
12 mm
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2813689 PCE Instruments PCE-TG 300-HT5 merilnik debeline materialov 2 - 600 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2813689 PCE Instruments PCE-TG 300-HT5 merilnik debeline materialov 2 - 600 mm
Opis
PCE-TG 300-HT5 je merilnik debeline sten s posebnimi senzorji za široko paleto aplikacij. Na splošno je mogoče z ultrazvočnim merilnikom debeline materiala izmeriti debelino sten vseh homogenih materialov. Na voljo je poseben senzor za dušenje ali razprševanje materialov, kot sta plastika ali lito železo. Senzor pod kotom 90° omogoča tudi meritve na težko dostopnih merilnih mestih. Hitrost zvoka lahko poljubno nastavite na merilniku debeline sten in jo tako prilagodite najrazličnejšim materialom.
Izmerjene vrednosti so prikazane neposredno na lahko berljivem barvnem TFT zaslonu. Zahvaljujoč notranjemu pomnilniku, ki ga je mogoče prebrati z opcijsko razpoložljivo programsko opremo, je mogoče jasno shraniti različne merilne točke. Nedestruktivna ultrazvočna merilna metoda omogoča tudi meritve končnih izdelkov. Celo prevlečene obdelovance je mogoče izmeriti z načinom dela echo-echo.
Besedilo je strojno prevedeno.
Izmerjene vrednosti so prikazane neposredno na lahko berljivem barvnem TFT zaslonu. Zahvaljujoč notranjemu pomnilniku, ki ga je mogoče prebrati z opcijsko razpoložljivo programsko opremo, je mogoče jasno shraniti različne merilne točke. Nedestruktivna ultrazvočna merilna metoda omogoča tudi meritve končnih izdelkov. Celo prevlečene obdelovance je mogoče izmeriti z načinom dela echo-echo.
Besedilo je strojno prevedeno.
Izvedba
- Merilno območje senzorja PCE-TG-HT5 1 ... 600 mm (jeklo
- Najmanjši premer cevi 30 mm
- Frekvenca 5MHz
- Premer: 12 mm
- za visoke temperature (maks. 300 °C)
- Merilno območje naprave PCE-TG 300-HT5 PE: impulzno-eho način 0,65 ... 600 mm (jeklo) EE: echo-echo način 2,50 ... 60 mm
- Načini dela Pulse-echo način (odkrivanje napak in praznin) in echo-echo način (skrivanje debeline plasti, npr. barve)
- Kalibracija hitrosti zvoka
- ničelna kalibracija
- dvotočkovna kalibracija
- Način pogleda Normalni način, način skeniranja, način razlike
Obseg dostave
- 1 x ultrazvočni merilnik debeline materiala PCE-TG 300-HT5
- 1* Senzor PCE-TG-HT5
- 1 x 100 ml gela za spajanje
- 1 x torbica
- 4 x AA baterije
- 1 * Navodila za uporabo
Namigi
PCE Instruments PCE-TG 300-HT5 ultrazvočni odmevni merilnik debeline materiala se lahko uporablja tudi kot naprava za testiranje materiala | Ultrazvočni merilnik | Merilnik debeline stene | Merilnik debeline | Merilnik IoT | NDT tester | naprava za testiranje plastike
