PCE Instruments ultrazvočni senzor PCE-TDS 200+ S-ICA Obratovalna napetost (območje): 5 V Merilno območje: 0 - 32 m/s 1

Zaslon ultrazvočnega merilnika pretoka in sonde poleg poročila o umerjanju, ki prikazuje hitrost pretoka, pretok, skupni pretok in branja temperature.
Prenosni ultrazvočni merilnik pretoka z zaslonom, ki prikazuje pretok 8.691 m³/h, s prikazanima dvema stisnjenima senzorjema poleg naprave.
Prenosni merilnik PCE Instruments z dvema priključkoma sond in priloženimi kabli, prikazan na belem ozadju.

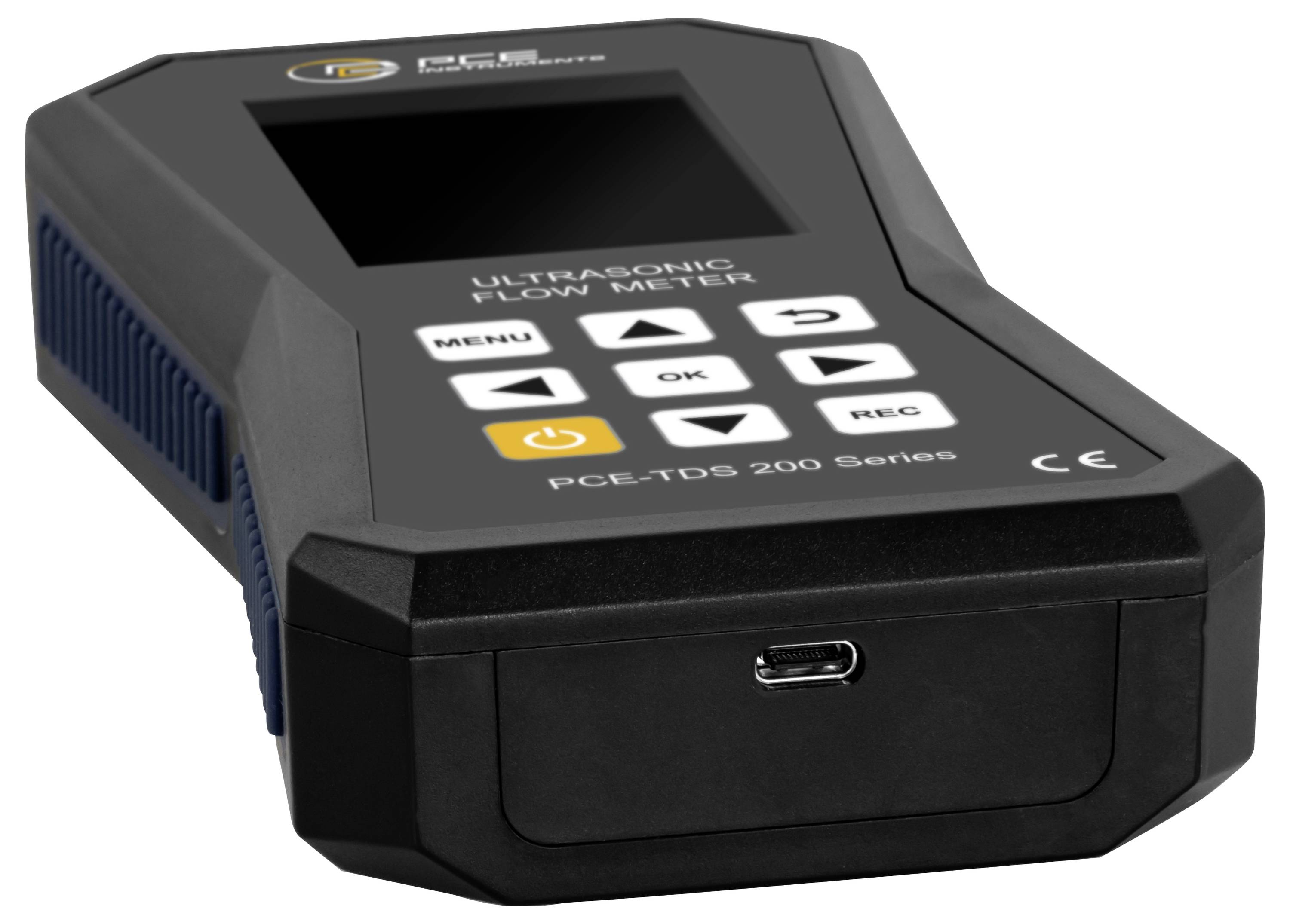

Prenosna ultrazvočna merilnika pretoka z zaslonom, krmilnimi gumbi, vrati USB in sprednjim odprtjem za senzor.

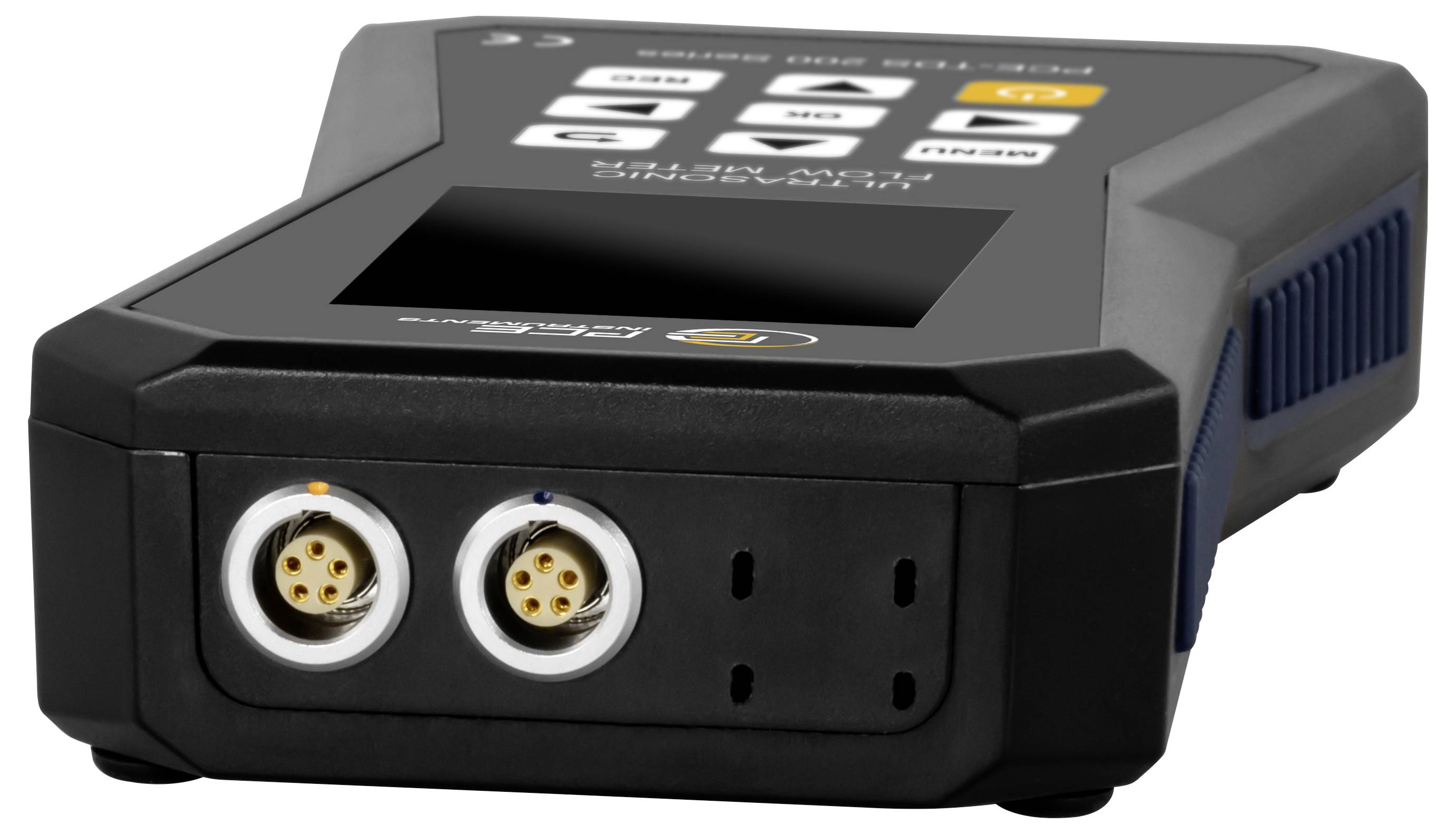

Črn elektronski krmilni blok z zaslonom in gumbi na vrhu, dva okrogla sprednja priključka, prikazan izoliran na belem ozadju.
1/5
Vrsta embalaže
Box
Vrsta izdelka
ultrazvočni senzor
Min. obratovalna napetost
5 V
Maks. obratovalna napetost
5 V
Merilno območje (maks.)
32 m/s
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava pet.,15.1.2027
Število
Skupaj (4105,00 € / Kos)
4105,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

PCE Instruments ultrazvočni senzor PCE-TDS 200+ S-ICA Obratovalna napetost (območje): 5 V Merilno območje: 0 - 32 m/s 1 kos

  • Ultrazvočni merilnik pretoka s 32 GB pomnilnika podatkov za 10 milijonov merilnih točk
  • Merilno območje ±32 m/s
  • Ponovljivost ±0,5 % izmerjene vrednosti
  • različne merilne sonde
  • Individualno nastavljivi pragovi alarma
  • 2,8-palčni LCD-zaslon
  • za vse medije
  • Vmesnik USB-C za prenos podatkov
  • neobvezna programska oprema za analizo izmerjenih vrednosti
  • Merjenje količine toplote
  • vključno s certifikatom o kalibraciji ISO

Dodatne informacije

Tehnične specifikacije

  • Merilno območje merjenja pretoka ±32 m/s
  • Ločljivost 0,001 m/s
  • natančnostjo
  • DN ≥50 mm: ±1,5 % vrednosti za hitrosti> 0,3 m/s
  • DN< 50 mm: ±3,5 % odčitka za hitrosti> 0,3 m/s
  • Ponovljivost ±0,5 % izmerjene vrednosti
  • Par senzorjev PCE-TDS 200 S SENSOR
  • Premer cevi DN 15 … 100 / 20 … 108 mm
  • Dimenzije 45 x 30 x 30 mm
  • Temperaturna odpornost -30 … 160 °C
  • Metoda merjenja Z, V, N, W
  • Trzalice Medium
  • Voda
  • Morska voda
  • Oil
  • surova nafta
  • Metanol
  • Etanol
  • Dizel
  • bencin
  • nafta
  • Uporabniško določeno (ročni vnos hitrosti zvoka medija)
  • Vse tekočine, ki vsebujejo nečistoče< 5 %
  • Material cevi
  • Baker CU
  • Jeklo FE
  • Nerjaveče jeklo VA
  • Aluminij AL
  • Medenina ME
  • Litoželezni CI
  • Železo FE
  • Nikelj NI
  • Titan TI
  • Cink ZI
  • Akrilni klimatski sistem
  • Polietilen PE
  • Polipropilen PP
  • Polivinilklorid (PVC)
  • Najlon NY
  • Uporabniško določeno (ročni vnos prečne hitrosti zvoka v materialu cevi)
  • Notranja obloga cevi
  • Brez podloge
  • Uporabniško določeno
  • epoksidna smola
  • Guma
  • malta
  • Polistiren PS
  • Polietilen PE
  • Politetrafluoroetilen PTFE
  • Poliuretan PU
  • Polipropilen PP
  • Uporabniško določeno (ročni vnos vzdolžne hitrosti zvoka notranje obloge cevi)
  • Merilni parametri: hitrost pretoka, volumski pretok in volumen
  • Enote (meritve) mm, in
  • Enote (hitrost pretoka) m/s, ft/s
  • Enote (volumski pretok) m³, l, gal, igl, mgl, cf, bal, ib, ob
  • Prikaz časa: sekunde, minute, ure, dnevi
  • Enote (prostornina): m³, l, gal, igl, mgl, cf, bal, ib, ob
  • Merjenje temperature
  • Merilno območje Natančnost
  • Tip B: 600 ... 1800 °C Tip B: ±(0,5 % + 3 °C)
  • Tip E: -100 ... +900 °C Tip E: ±(0,4 % + 1 °C)
  • Tip J: -100 ... 1150 °C Tip J: ±(0,4 % + 1 °C)
  • Tip K: -100 ... +1370 °C Tip K: ±(0,4 % + 1 °C)
  • Tip N: -100 ... + 1150 °C Tip N: ±(0,4 % + 1 °C)
  • Tip R: 0 ... 1700 °C Tip R: ±(0,5 % + 3 °C)
  • Tip S: 0 ... 1500 °C Tip S: ±(0,5 % + 3 °C)
  • Tip T: -100 ... +400 °C Tip T: ±(0,4 % + 1 °C)
  • Ločljivost: 0,1 °C
  • Priključljivi termočleni B, E, J, K, N, R, S, T
  • Merilni parametri: hitrost pretoka, prostorninski pretok, volumen, temperatura, toplotna moč in količina toplote
  • Enote (temperatura) °C / °F
  • Enote (količina toplote): K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
  • Enote (toplotna moč) W, kW, MW, J/h, kJ/h, MJ/h, Btu/h, kBtu/h, MBtu/h
  • Prikaz stroškov v EUR, funtih, USD, turških lirah, zlotih, jenih
  • Nadaljnje specifikacije
  • 2,8-palčni LCD-zaslon
  • Metrične / imperialne enote
  • Jeziki menija: nemščina, angleščina, francoščina, španščina, italijanščina, nizozemščina, portugalščina, danščina, turščina, poljščina, ruščina, kitajščina, japonščina
  • Pogoji delovanja in shranjevanja
  • Temperatura: -20 … +65 °C
  • Vlažnost: 10 … 95 % relativne vlažnosti, brez kondenzacije
  • Zapisovalnik podatkov s kapaciteto shranjevanja 32 GB / 10 milijonov merilnih točk
  • Vmesnik USB (za spletno merjenje, branje notranjega pomnilnika in polnjenje baterije)
  • Vrsta zaščite: IP52
  • napajanje
  • Notranja: LiPo baterija (3,7 V, 2500 mAh)
  • Zunanji: USB 5 VDC, 500 mA
  • Čas delovanja približno 10 ur
  • Dimenzije 165 x 85 x 32 mm
  • Teža: 255 g
Vrsta embalaže

Box

Vrsta izdelka

ultrazvočni senzor

Vrsta

PCE-TDS 200+ S-ICA

Delovna napetost

5 V

Min. obratovalna napetost

5 V

Maks. obratovalna napetost

5 V

Obratovalna napetost

5 V

Značilnosti

z ohišjem

priključni pokrov z dvema kabelskima uvodnicama

priključni pokrov z dvema priključkoma

Priključek

kabelska uvodnica

Čas odziva

1 s

Izhod

analogni napetostni

analogni

dvožični

Barva ohišja

črna

Material - lastnosti

galvansko pocinkan

nerjavni

Material ohišja

polistirol (EPS)

plastika

guma

polimer

plastika

PTFE

metalizirana plastika

Dolžina kabla

5 m

Nominalni premer

108 mm

Min. temperatura medija

-30 °C

Maks. temperatura medija

160 °C

Merilna točnost ±

1.5 %

Merilno območje (min.)

0 m/s

Merilno območje (maks.)

32 m/s

Merilno območje

0 - 32 m/s

IP52

Teža

255 g

Min. temperatura okolice

-20 °C

Maks. temperatura okolice

65 °C

Dolžina

165 mm

Širina

32 mm

Višina

85 mm

Mere

(D x Š x V) 165 x 32 x 85 mm

Vsebina

1 kos

Skladnost z RoHS

Ja

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3812902 PCE Instruments ultrazvočni senzor PCE-TDS 200+ S-ICA Obratovalna napetost (območje): 5 V Merilno območje: 0 - 32 m/s 1

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3812902 PCE Instruments ultrazvočni senzor PCE-TDS 200+ S-ICA Obratovalna napetost (območje): 5 V Merilno območje: 0 - 32 m/s 1

Opis

Ultrazvočni merilnik pretoka ima merilno območje ±32 m/s. Z natančnostjo ±1,5 % odčitka za premer cevi DN ≥50, ±3,5 % odčitka za premer cevi DN< Z ponovljivostjo ±0,5 % odčitka je ultrazvočni merilnik pretoka še posebej natančen merilni instrument. Za namestitev senzorjev na ultrazvočni merilnik pretoka je na voljo pripomoček za namestitev. Navodila za namestitev grafično prikazujejo kakovost signala ultrazvočnega merilnika pretoka. Poleg tega grafični prikaz prikazuje, ali so senzorji ultrazvočnega merilnika pretoka nameščeni na pravilni medsebojni razdalji. Za merjenje pretoka z ultrazvočnim merilnikom pretoka se po vnosu specifikacij cevi in medija prikažejo pretok, prostorninski pretok in prostornina. Ultrazvočni merilnik pretoka ponuja široko paleto enot za prikaz izmerjenih vrednosti. Na primer: m³, l, gal, igl, mgl, cf, bal, ib in ob.

Med meritvijo je mogoče izmerjene vrednosti beležiti s funkcijo beleženja podatkov ultrazvočnega merilnika pretoka. Ultrazvočni merilnik pretoka vam omogoča nastavitev pogojev zagona in zaustavitve ter intervala shranjevanja od 1 sekunde do 12 ur. V ultrazvočnem merilniku pretoka vsaka shranjevalna točka vsebuje vse izmerjene spremenljivke samo enkrat. Izmerjene vrednosti so shranjene v 32 GB vgrajenem pomnilniku ultrazvočnega merilnika pretoka. Ultrazvočni merilnik pretoka lahko shrani do 10 milijonov merilnih točk.

Izbirna programska oprema omogoča odčitavanje zabeleženih meritev iz ultrazvočnega merilnika pretoka. Za analizo je mogoče izmerjene vrednosti ultrazvočnega merilnika pretoka prikazati v tabelarni in grafični obliki. Za nadaljnjo obdelavo izmerjenih vrednosti iz ultrazvočnega merilnika pretoka jih je mogoče izvoziti v datoteko .csv. Lahko pa s programsko opremo ustvarite tudi poročilo v obliki PDF. Za poenostavljeno upravljanje je mogoče ultrazvočni merilnik pretoka konfigurirati prek programske opreme. Programska oprema omogoča tudi ogled izmerjenih vrednosti iz ultrazvočnega merilnika pretoka v živo.

Za določitev količine toplote z ultrazvočnim merilnikom pretoka sta potrebna dva dodatna termočlena. Te so na voljo pri PCE-TDS 200+. Dva termočlena ultrazvočnega merilnika pretoka sta priključena na dovodni in povratni vod cevovodnega sistema. Na podlagi temperaturne razlike in izmerjenega pretoka lahko ultrazvočni merilnik pretoka določi količino toplote. Po potrebi lahko ultrazvočni merilnik pretoka med meritvijo hkrati izračuna in prikaže stroške na enoto toplote. Tako se ultrazvočni merilnik pretoka uporablja na primer pri pregledu ogrevalnih sistemov.

Barvni LCD-zaslon ultrazvočnega merilnika pretoka ima velikost 2,8" in je zato enostaven za branje. Ultrazvočni merilnik pretoka je lahko opcijsko opremljen s kalibracijskim certifikatom ISO ali DAkkS.

SENZOR PCE-TDS 200 S
Majhen par senzorjev za premere cevi DN 15 … 100 / 20 … 108 mm. Primerno za posebej majhne cevi. Senzorji imajo še posebej majhne dimenzije 45 x 30 x 30 mm in temperaturno odpornost od -30 do 160 °C. Zahvaljujoč magnetom na spodnji strani je mogoče senzorje namestiti na železne kovine. Poleg tega je mogoče senzorje za ultrazvočni merilnik pretoka priključiti na cev z odstranljivimi kabelskimi vezicami.

Besedilo je strojno prevedeno.

Izvedba

  • Merilno območje: ±32 m/s
  • Ločljivost: 0,001 m/s
  • Senzor za premere cevi DN 15 … 100 / 20 … 108 mm
  • Dimenzije senzorja: 91 x 52 x 44 mm
  • Merjenje temperature do 1800 °C
  • za različne medije
  • za različne materiale cevi
  • Merilni parametri: hitrost pretoka, prostorninski pretok, volumen
  • Temperatura, toplotna moč in količina toplote
  • Vmesnik: USB
  • Prikaz stroškov
  • Zapisovalnik podatkov: zmogljivost shranjevanja 32 GB (10 milijonov merilnih točk)
  • LiPo akumulator
  • vključno s certifikatom o kalibraciji ISO

Obseg dostave

  • 1 x Ultrazvočni merilnik pretoka PCE-TDS 200+ S-ICA
  • 2 x Temperaturni senzor TF-RA330
  • 1 x Senzor pretoka PCE-TDS 200 S SENSOR (par)
  • 2 x 5 m priključna kabla
  • 2 x snemljive kabelske vezice
  • 1 x napajalnik
  • 1 x kabel USB-C
  • 1 x kontaktni gel za ultrazvok
  • 1 x PCE merilni trak
  • 1 x plastični etui
  • 1 x Navodila za uporabo
  • 1 x certifikat o kalibraciji ISO
