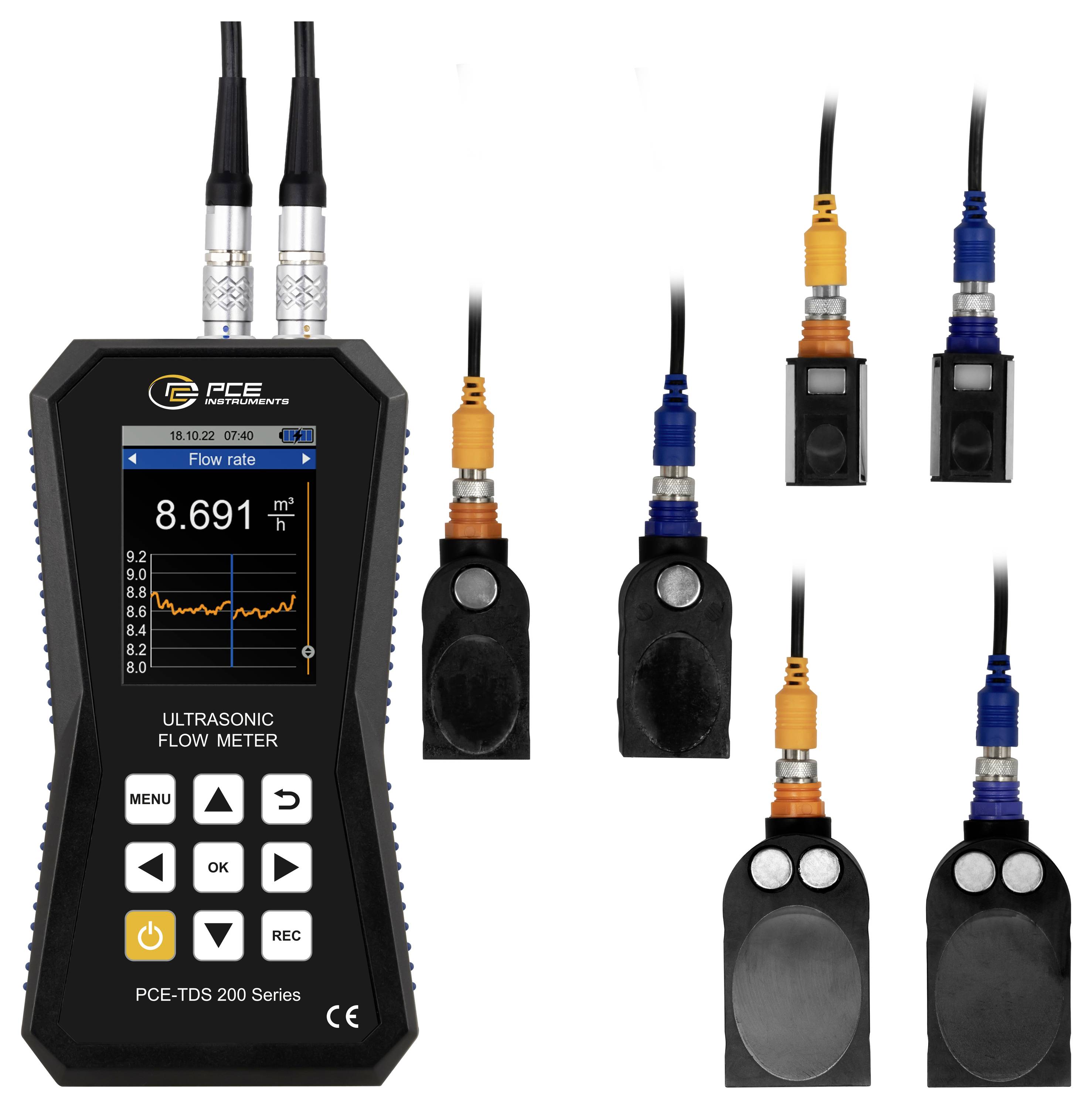

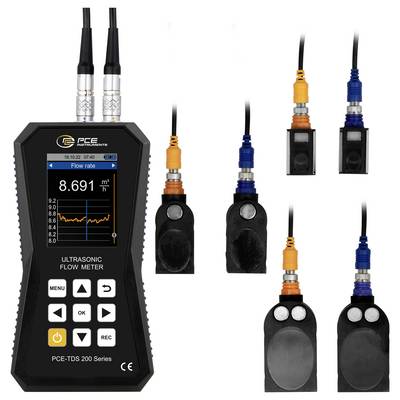

PCE Instruments ultrazvočni senzor PCE-TDS 200 SML Obratovalna napetost (območje): 5 V Merilno območje: 0 - 32 m/s 1 kos

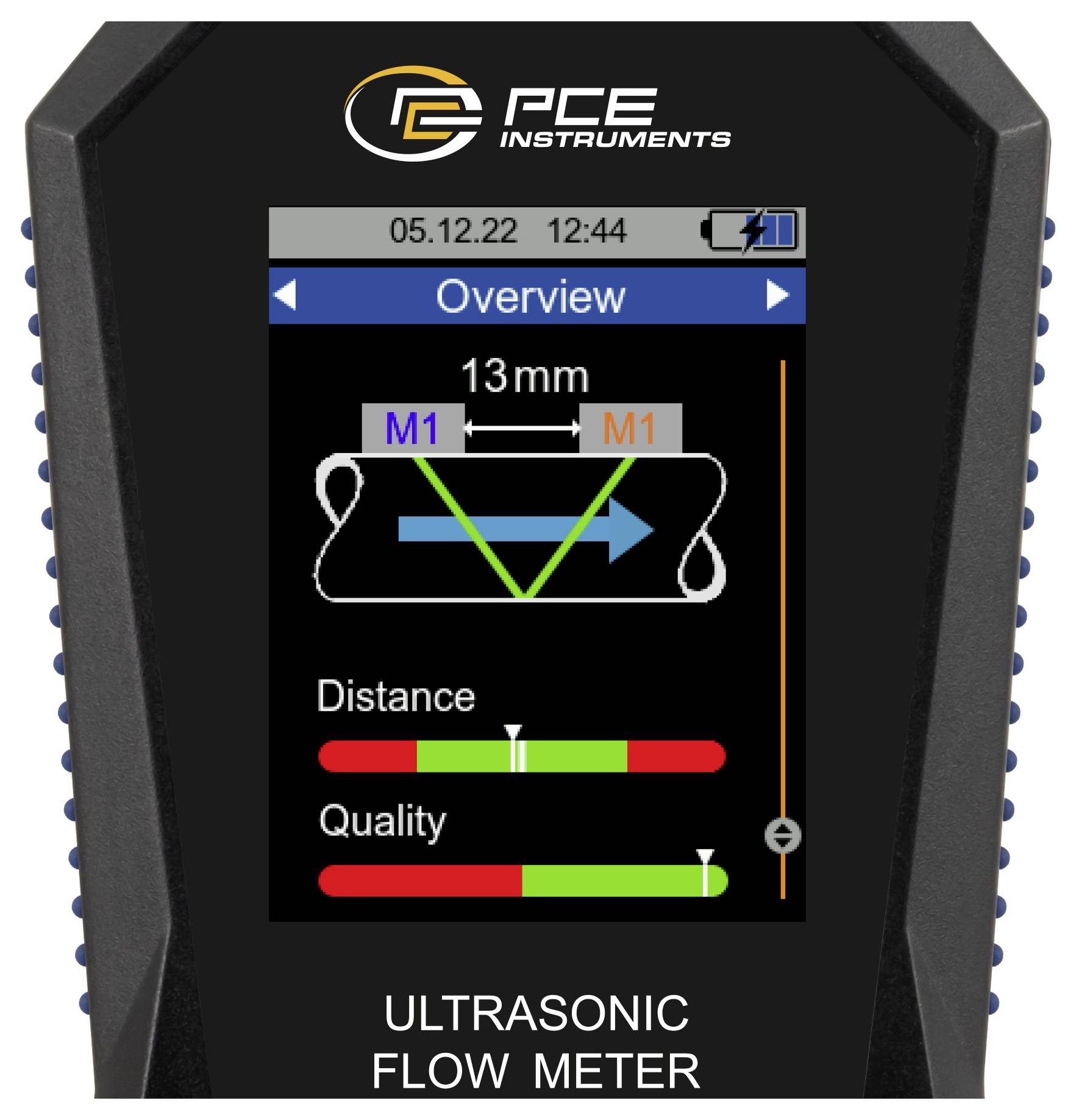

Ultrazvočni merilnik pretoka ima merilno območje ±32 m/s. Z natančnostjo ±1,5 % f.s. Mw. za premer cevi DN ≥50, ±3,5 % od. Mw. s premerom cevi DN< 50 in obnovljivostjo ±0,5 % v. Mw. Ultrazvočni merilnik pretoka je posebej natančna merilna naprava. Za namestitev senzorjev na ultrazvočni merilnik pretoka je na voljo pripomoček za namestitev. Pripomoček za namestitev grafično prikaže kakovost signala ultrazvočnega merilnika pretoka. Poleg tega je grafično prikazano, ali so senzorji ultrazvočnega merilnika pretoka nameščeni na pravilni medsebojni razdalji. Za izvajanje meritev pretoka z ultrazvočnim merilnikom pretoka se po vnosu specifikacij cevi in medija prikažejo hitrost pretoka, prostorninski pretok in prostornina. Pri prikazu izmerjenih vrednosti ima ultrazvočni merilnik pretoka na voljo veliko različnih enot. Na primer: m³, l, gal, igl, mgl, cf, bal, ib in ob.

Med meritvijo je možno beležiti izmerjene vrednosti s funkcijo zapisovalnika podatkov na ultrazvočnem merilniku pretoka. Za ultrazvočni merilnik pretoka je mogoče nastaviti pogoje za zagon in zaustavitev ter interval shranjevanja od 1 sekunde do 12 ur. V ultrazvočnem merilniku pretoka hranilna točka vsebuje vse izmerjene spremenljivke enkrat. Izmerjene vrednosti so shranjene na 32 GB vgrajenem pomnilniku ultrazvočnega merilnika pretoka. Na ultrazvočnem merilniku pretoka je mogoče shraniti 10 milijonov merilnih točk.

Z opcijsko programsko opremo je mogoče zabeležene izmerjene vrednosti odčitati z ultrazvočnega merilnika pretoka. Za analizo je mogoče izmerjene vrednosti iz ultrazvočnega merilnika pretoka prikazati v obliki tabele in grafične oblike. Za nadaljnjo obdelavo izmerjenih vrednosti iz ultrazvočnega merilnika pretoka jih je možno izvoziti v .csv format datoteke. Druga možnost je, da s programsko opremo ustvarite poročilo PDF. Za poenostavljeno delovanje lahko ultrazvočni merilnik pretoka prilagodite s programsko opremo. S programsko opremo je možen tudi ogled izmerjenih vrednosti v živo iz ultrazvočnega merilnika pretoka.

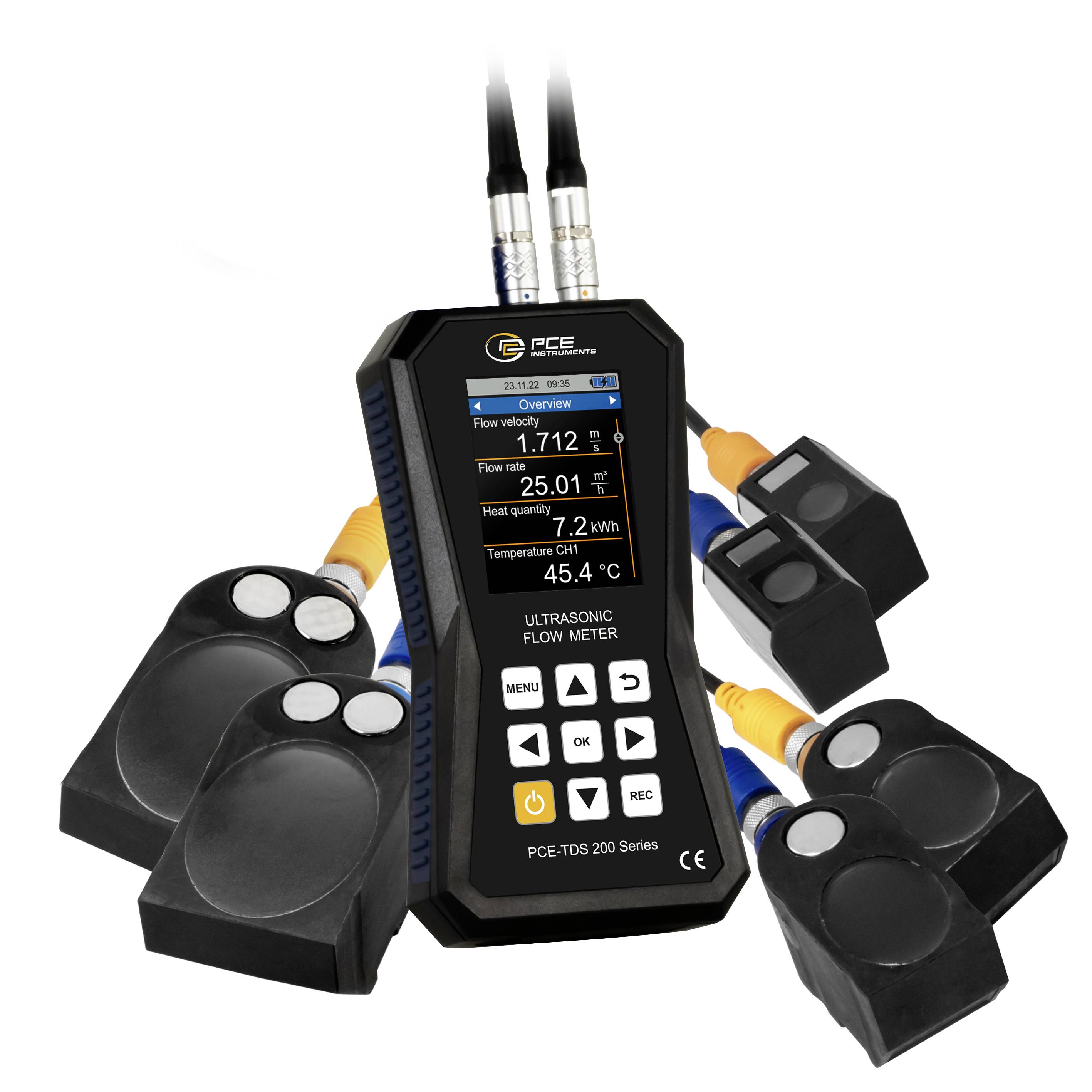

Za določanje količine toplote z ultrazvočnim merilnikom pretoka sta potrebna dva dodatna termočlena. Na voljo so s PCE-TDS 200+. Dva termočlena iz ultrazvočnega merilnika pretoka sta povezana s pretokom in povratkom cevnega sistema. Na podlagi temperaturne razlike in izmerjenega pretoka lahko ultrazvočni merilnik pretoka določi količino toplote. Po potrebi lahko ultrazvočni merilnik pretoka med merjenjem hkrati izračuna in prikaže stroške na enoto toplote. Ultrazvočni merilnik pretoka se zato uporablja na primer pri preverjanju ogrevalnih sistemov.

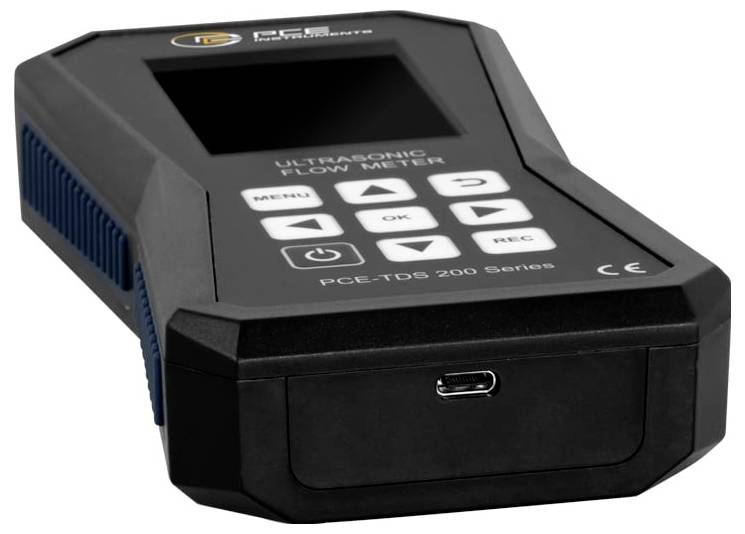

LC barvni zaslon ultrazvočnega merilnika pretoka je velik 2,8" in je zato enostaven za branje. Opcijsko je lahko ultrazvočni merilnik pretoka opremljen s kalibracijskim certifikatom ISO ali DAkkS.

SENZOR PCE-TDS 200 S
Majhen senzorski par za premere cevi DN 15 … 100 / 20 … 108 mm. Primerno za posebej majhne cevi. Senzorji imajo posebej majhne dimenzije 45 x 30 x 30 mm in temperaturno obstojnost -30 ... 160 °C. Zahvaljujoč magnetom na dnu je mogoče senzorje namestiti na železne kovine. Poleg tega je mogoče senzorje za ultrazvočni merilnik pretoka priključiti na cev s pomočjo snemljivih kabelskih vezic.

SENZOR PCE-TDS 200M
Srednji par senzorjev za premere cevi DN 50 … 700 / 57 … 720 mm. Primerno za merjenje pretoka na srednje velikih ceveh. Z vgrajenimi magneti na senzorjih ultrazvočnega merilnika pretoka jih je mogoče pritrditi na cevi, ki vsebujejo železo. Alternativno lahko senzorje namestite na cev s pomočjo snemljivih kabelskih vezic. Temperaturna obstojnost je med -30 … 160 °C.

SENZOR PCE-TDS 200L
Velik senzorski par za premer cevi DN 300... 6000. Ta par senzorjev je torej primeren za posebej velike cevi. Senzorje je mogoče pritrditi na ultrazvočni merilnik pretoka s snemljivimi kabelskimi vezicami. Zahvaljujoč vgrajenim magnetom lahko senzorje pritrdite na cevi, ki vsebujejo železo. Senzorji so dimenzij 91 x 52 x 44 mm.

Besedilo je strojno prevedeno.
