Name: Pepperl+Fuchs lasersko odbojno svetlobno tipalo OBT15-R2F-E2-L 253572 dnevno preklapljanje 1 kos
Brand: Pepperl+Fuchs
SKU: 2629156
Availability: BackOrder

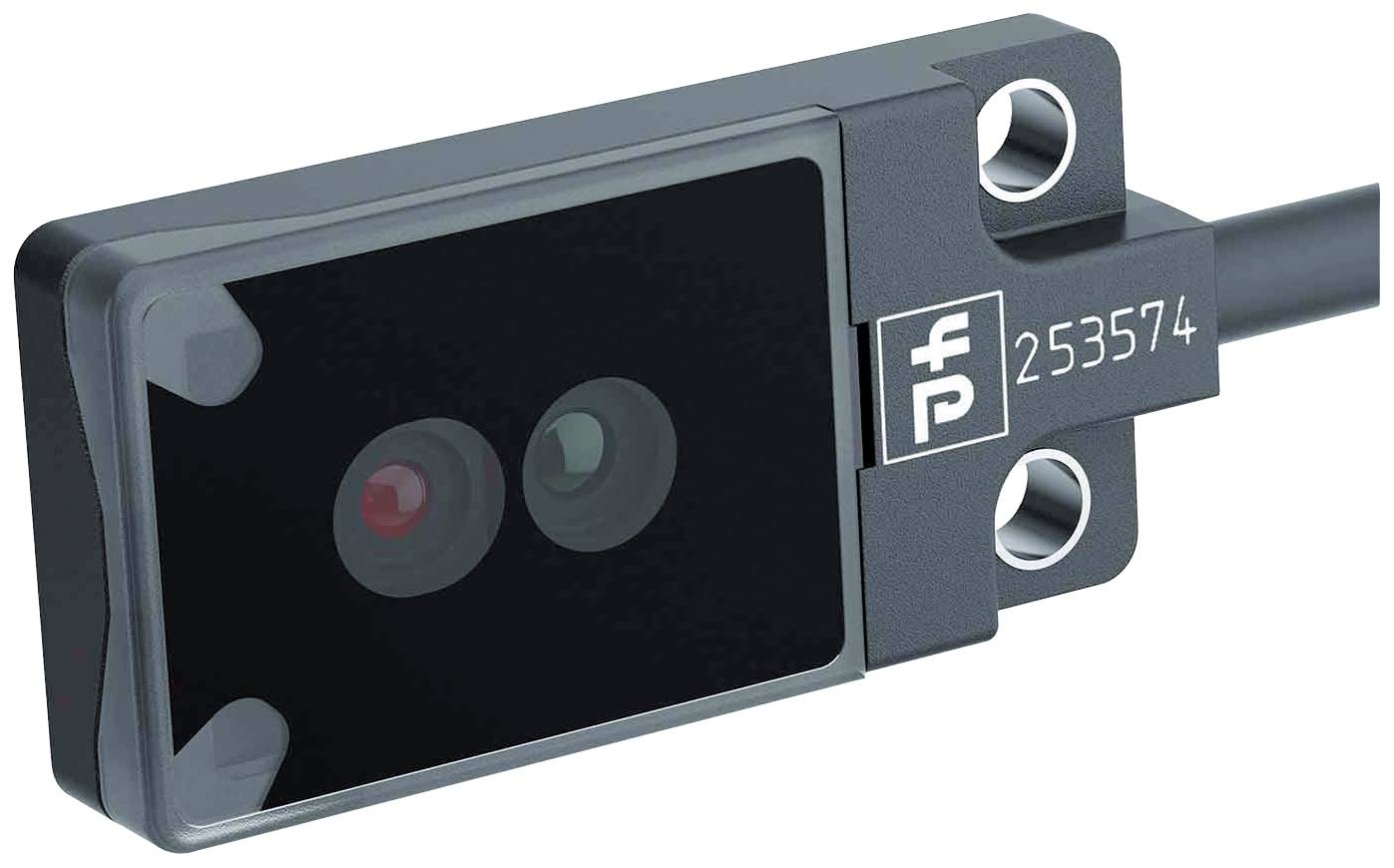

Pravokotni senzor z dvema lečama in natisnjeno kodo. Uporablja se za zaznavanje gibanja ali objektov.

Slika je simbolična

Vrsta izdelka

lasersko odbojno svetlobno tipalo

Funkcije

dnevno preklapljanje

Maks. obratovalna napetost

24 V

Priključek

kabel

Vrsta

OBT15-R2F-E2-L

Podatkovni list izdelka (PDF)

Dostava pon.,23.11.

Število

kos - zaloga Nemčija

Skupaj (244,99 € / Kos)

244,99 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: lasersko odbojno svetlobno tipalo

Vrsta: OBT15-R2F-E2-L

Funkcije: dnevno preklapljanje

Min. obratovalna napetost: 12 V

Maks. obratovalna napetost: 24 V

Obratovalna napetost: 12 - 24 V

Čas odziva: 250 µs

Kontakt: 1 zapiralo

Preklopna frekvenca: 2 kHz

Priključek: kabel

Dolžina kabla: 2 m

Material ohišja: PC

Material - lastnosti: nerjavni

Vrsta oddajnika: laserska dioda

Izhodi svetlobe: aksialna

Laserski razred: 1

Valovna dolžina: 680 nm

: 15 mm

Značilnosti: LED zaslon

Min. temperatura: -10 °C

Maks. temperatura: 60 °C

Širina: 12 mm

Višina: 25.5 mm

Globina: 4.1 mm

Mere: (Š x V x G) 12 x 25.5 x 4.1 mm

Vsebina: 1 kos

Najmanjši predmet za prepoznavanje (premer): 0.05 mm

Funkcija brezžičnega polnjenja: ne

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2629156 Pepperl+Fuchs lasersko odbojno svetlobno tipalo OBT15-R2F-E2-L 253572 dnevno preklapljanje 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2629156 Pepperl+Fuchs lasersko odbojno svetlobno tipalo OBT15-R2F-E2-L 253572 dnevno preklapljanje 1 kos

Opis

Razpon zaznavanja: 2 ... 15 mm, oddajnik svetlobe: LASER LIGHT, vrsta svetlobe: rdeča, izmenična svetloba, 680 nm, izhod signala: 1 izhod PNP, odporen proti kratkemu stiku, zaščiten pred zamenjavo polarnosti, odprt kolektor, način preklopa: normalno odprt / preklopni , priključek: fiksni kabel 2 m, delovna napetost: 12 ... 24 V, temperatura okolja: -10 ... 60 °C (14 ... 140F)

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Razpon zaznavanja: 2 ... 15 mm
Referenčni predmet: standardna bela, 100 mm x 100 mm
Vir svetlobe: LASERSKA SVETLOBA
Vrsta svetlobe: rdeča, izmenična svetloba, 680 nm
Laserske lastnosti
Opomba: LASERSKA SVETLOBA, NE GLEJTE V ŽAREK
Laserski razred: 1
Valovna dolžina: 680nm
Divergenca žarka:> 5 mrad
Trajanje impulza: približno 3 µs
Hitrost osveževanja: približno 16,6 kHz
Največja impulzna energija: 8 nJ
Črna/bela razlika (6%/90%):< 15 % pri 15 mm
Kotni odklon: približno 0,5°
Velikost predmeta: tipično od 0,05 mm @ 14 mm
Premer svetlobne točke: približno 0,9 mm na razdalji 15 mm
Kot odpiranja: približno 1 °
Oddajanje svetlobe: čelno
Meja tuje svetlobe: EN 60947-5-2: 25000 luksov
Funkcionalne varnostne značilnosti
MTTF tj : 800 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Indikatorji/kontrole
Zaslon delovanja: LED zelena, statično osvetljena Vklop, kratek stik: LED zelena utripajoča (pribl. 4 Hz)
Prikaz funkcij: LED rumena VKLOP: zasveti, ko je predmet zaznan
električni podatki
Delovna napetost: 12 ... 24v
tok brez obremenitve:< 10mA
Zaščitni razred: III
Izhod:
Vrsta preklopa: vzpostavi kontakt / preklop luči
Signalni izhod: 1 PNP izhod, odporen proti kratkemu stiku, zaščita pred obratno polarnostjo, odprt kolektor
Preklopna napetost: največ 30 V DC
Preklopni tok: največ 50 mA, uporovna obremenitev
Padec napetosti: ≤ 1,5 V DC
Preklopna frekvenca: približno 2 kHz
Odzivni čas: 250 µs
skladnost
Standard izdelka: EN 60947-5-2
Laserska varnost: EN 60825-1:2007
Odobritve in certifikati
Priznanje UL: E87056, priznano cULus, vir energije razreda 2
Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
Odobritev FDA: IEC 60825-1:2007 Skladno z 21 CFR 1040.10 in 1040.11, razen za odstopanja v skladu z obvestilom o laserju št. 50, z dne 24. junija 2007
Okoljske razmere
Temperatura okolja: -10 ... 60 °C (14 ... 140F)
Temperatura skladiščenja: -20 ... 70 °C (-4 ... 158°F)
mehanski podatki
Širina ohišja: 12 mm
Višina ohišja: 25,5 mm
Globina ohišja: 4,1 mm
Vrsta zaščite: IP67
Priključek: fiksni kabel 2 m
Material
Ohišje: PC (polikarbonat) in nerjaveče jeklo
Emisija svetlobe: PMMA
Kabel: PUR
Masa: cca 20 g
Pritezni moment za pritrdilne vijake: 0,25 Nm
Dolžina kabla 2 m
