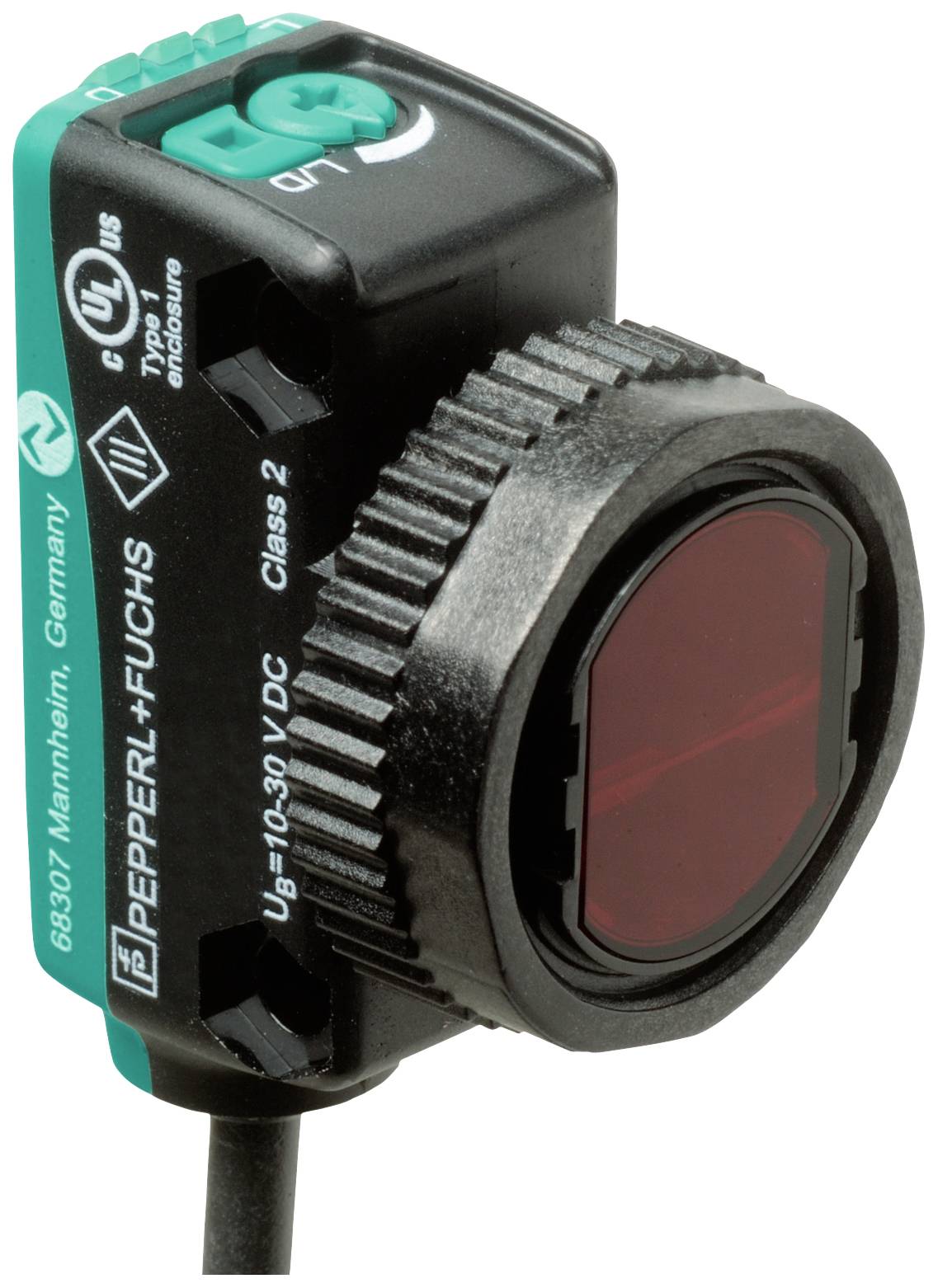

Pepperl+Fuchs odbojno svetlobno tipalo OBT300-R103-2EP1-IO-0,3M-V1 267075-100585 dušenje ozadja 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
odbojno svetlobno tipalo
Funkcije
dušenje ozadja
Maks. obratovalna napetost
30 V/DC
Priključek
M12, 4 -polni
Vrsta
OBT300-R103-2EP1-IO-0,3M-V1
Podatkovni list izdelka (PDF)
Število
Skupaj (179,99 € / Kos)
179,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta izdelka
odbojno svetlobno tipalo
- Vrsta
OBT300-R103-2EP1-IO-0,3M-V1
- Funkcije
dušenje ozadja
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Čas odziva
1 ms
- Kontakt
1 PNP
- Izhod
npn, odpiralni
NPN, zapiralni
PNP, odpiralni
PNP, zapiralni
- Preklopna frekvenca
500 Hz
- Priključek
M12, 4 -polni
- Dolžina kabla
0.3 m
- Material ohišja
polikarbonat
- Vrsta oddajnika
rdeča LED
300 mm
- Značilnosti
z izločanjem ozadja
- Min. temperatura
-40 °C
- Maks. temperatura
60 °C
- Širina
15 mm
- Višina
36.5 mm
- Globina
26.7 mm
- Mere
(Š x V x G) 15 x 36.5 x 26.7 mm
- Vsebina
1 kos
- Funkcija brezžičnega polnjenja
ne
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2629058 Pepperl+Fuchs odbojno svetlobno tipalo OBT300-R103-2EP1-IO-0,3M-V1 267075-100585 dušenje ozadja 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2629058 Pepperl+Fuchs odbojno svetlobno tipalo OBT300-R103-2EP1-IO-0,3M-V1 267075-100585 dušenje ozadja 1 kos
Opis
Razpon zaznavanja: 5 ... 300 mm, oddajnik svetlobe: LED, vrsta luči: rdeča, izmenična luč, signalni izhod: 2 potisno-vlečna izhoda, zaščiten pred kratkim stikom, zaščiten pred obratno polarnostjo, zaščiten pred prenapetostjo, vrsta vmesnika: IO-Link (preko C /Q = nožica 4), vrsta preklopa: tip preklopa senzorja je mogoče preklopiti. Stanje dostave je: C/Q - Pin4: NPN NC kontakt / temno preklapljanje, PNP NO kontakt / svetlobno preklapljanje, IO-Link /Q - Pin2: NPN NC kontakt / temno preklapljanje, povezava: fiksno kabel 300 mm s konektorjem M12 x 1, 4-polni, delovna napetost: 10 ... 30 V DC, temperatura okolja: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel -25 ... 60 °C (-13 ... 140 °F), gibljivi kabel ni primeren za vlečne verige
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- Razpon zaznavanja: 5 ... 300 mm
- Obseg skeniranja min.: 5 ... 25 mm
- Največji obseg skeniranja: 5 ... 300 mm
- Območje nastavitve: 25 ... 300 mm
- Referenčni predmet: standardna bela, 100 mm x 100 mm
- Oddajnik svetlobe: LED
- Vrsta luči: rdeča, izmenična luč
- Identifikacija rizične skupine LED: prosta skupina
- Črna/bela razlika (6%/90%):< 15 % pri 300 mm
- Premer svetlobne točke: približno 18 mm na razdalji 300 mm
- Kot odpiranja: približno 3 °
- Meja tuje svetlobe: EN 60947-5-2: 40000 luksov
- Funkcionalne varnostne značilnosti
- MTTF tj : 600 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- Indikatorji/kontrole
- Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | utripa s kratko prekinitvijo (1 Hz) - način IO-Link
- Prikaz funkcij: LED rumena: | statično na - predmet zaznan | statično izklopljeno - predmet ni zaznan
- Kontrole: preklop svetlo/temno
- Kontrole: nastavitev območja zaznavanja
- električni podatki
- Delovna napetost: 10 ... 30 V/DC
- Valovanje: največ 10 %.
- tok brez obremenitve:< 25 mA pri napajalni napetosti 24 V
- Zaščitni razred: III
- Vmesnik
- Vrsta vmesnika: IO-Link (prek C/Q = Pin 4)
- Profil naprave: pametni senzor
- Hitrost prenosa: COM2 (38,4 kbps)
- Različica IO-Link: 1.1
- Minimalni čas cikla: 2,3 ms
- Širina podatkov procesa: Vnos podatkov procesa 1 bit | Izhod podatkov procesa 2 bita
- Podpora za način SIO: da
- ID naprave: 0x110612 (1115665)
- Združljiva vrsta glavnih vrat: A
- Izhod:
- Tip preklopa: Tip preklopa senzorja je mogoče preklopiti. Stanje dostave je: | C/Q - Pin4: NPN normalno zaprt / temno preklapljanje, PNP normalno odprt / svetlobno preklapljanje, IO-Link | /Q - Pin2: NPN normalno odprt/preklop luči, PNP normalno zaprt/temno preklapljanje
- Signalni izhod: 2 potisna in vlečna izhoda, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost
- Preklopna napetost: največ 30 V DC
- Preklopni tok: največ 100 mA, uporovna obremenitev
- Kategorija uporabe: DC-12 in DC-13
- Padec napetosti: ≤ 1,5 V DC
- Preklopna frekvenca: 500 Hz
- Odzivni čas: 1ms
- skladnost
- Komunikacijski vmesnik: IEC 61131-9
- Standard izdelka: EN 60947-5-2
- Odobritve in certifikati
- Odobritev UL: E87056, na seznamu cULus, napajalnik "razreda 2", ocena tipa 1
- Okoljske razmere
- Temperatura okolja: -40 ... 60 °C (-40 ... 140 °F), fiksni kabel | -25 ... 60 °C (-13 ... 140 °F), gibljivi kabel ni primeren za vlečne verige
- Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
- mehanski podatki
- Širina ohišja: 15 mm
- Višina ohišja: 36,5 mm
- Globina ohišja: 26,7 mm
- Stopnja zaščite: IP67 / IP69 / IP69K
- Priključek: fiksni kabel 300 mm s konektorjem M12 x 1, 4-polni
- Material
- Ohišje: PC (polikarbonat)
- Emisija svetlobe: PMMA
- Masa: cca 23 g
- Dolžina kabla 0,3 m
