Name: Pepperl+Fuchs OMT600-R201-UEP-IO-V1-L senzor razdalje 1 kos Domet (maks. na prostem): 600 mm (D x Š x V) 41.7 x 15 x 61.
Brand: Pepperl+Fuchs
SKU: 2627614
Availability: BackOrder

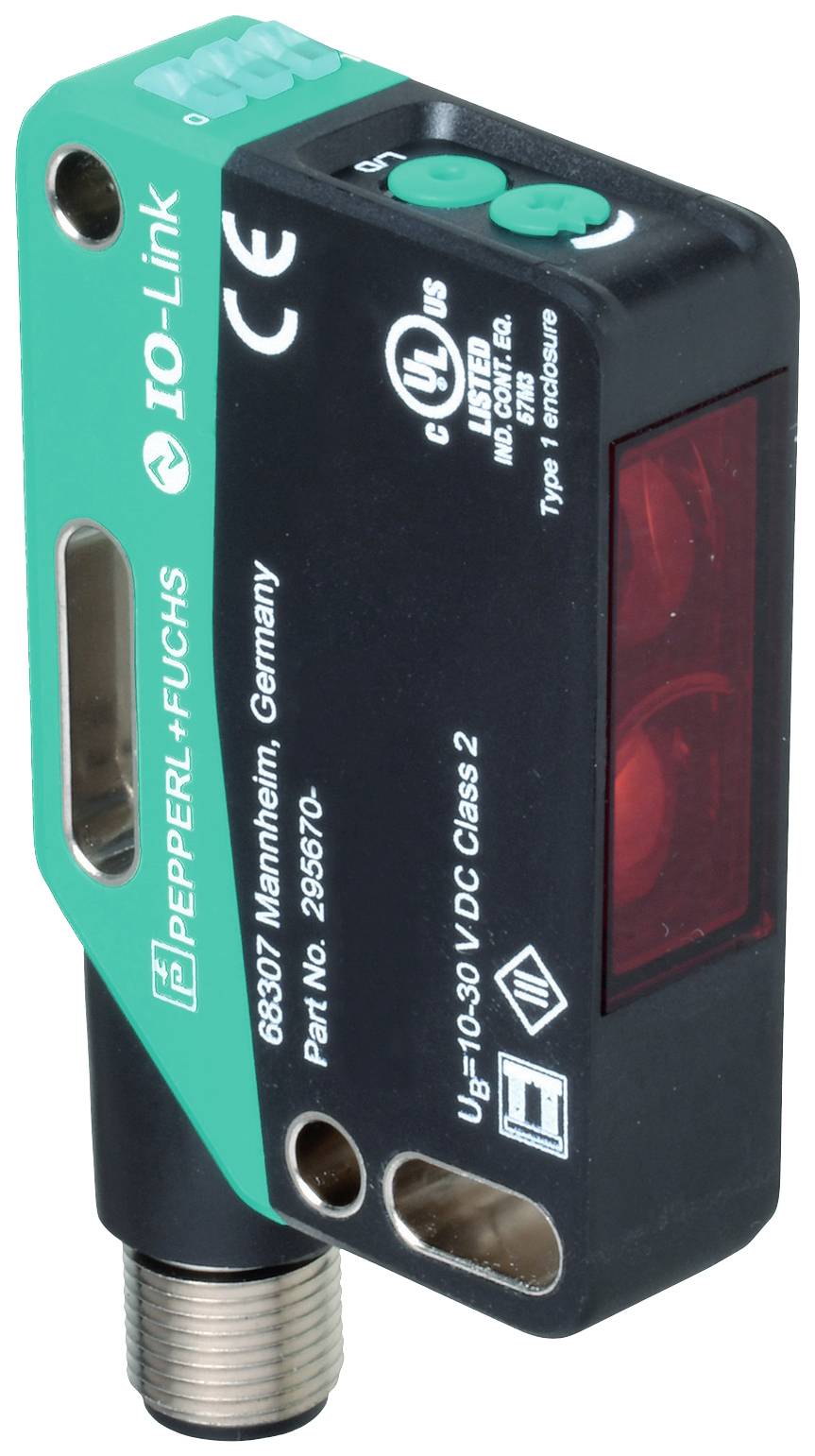

Pravokoten črn senzor z zelenimi poudarki. Napis: 'PEPPERL+FUCHS', napotki za model in lokacijo. Več priključnih možnosti.

Slika je simbolična

Vrsta izdelka

senzor razdalje

Min. obratovalna napetost

18 V/DC

Maks. obratovalna napetost

30 V/DC

Maks. domet

600 mm

Vrsta

OMT600-R201-UEP-IO-V1-L

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,4.1.2027

Število

kos - zaloga Nemčija

Skupaj (585,00 € / Kos)

585,00 €

z DDV

Samo 35,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: senzor razdalje

Vrsta: OMT600-R201-UEP-IO-V1-L

Vsebina: 1 kos

Min. obratovalna napetost: 18 V/DC

Maks. obratovalna napetost: 30 V/DC

Obratovalna napetost: 18 - 30 V/DC

Kontakt: 1 PNP

Preklopna napetost (maks.): 30 V/DC

Preklopni tok maks.: 100 mA

Značilnosti: LED zaslon

Vrsta oddajnika: laserska dioda

Premer žarka: 3 mm

Razred laserja: 1

Izhod: PNP
NPN

Ločljivost: 0.1 mm

Min. razpon (na prostem): 100 mm

: 600 mm

: IP67
IP69
IP69K (v vgrajenem stanju)

Min. temperatura: 10 °C

Maks. temperatura: 50 °C

Dolžina: 41.7 mm

Širina: 15 mm

Višina: 61.7 mm

Mere: (D x Š x V) 41.7 x 15 x 61.7 mm

Vrsta navoja: M12 x 1

Proizv. št. delov: 295670-100346

Število polov: 4

Funkcija brezžičnega polnjenja: ne

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2627614 Pepperl+Fuchs OMT600-R201-UEP-IO-V1-L senzor razdalje 1 kos Domet (maks. na prostem): 600 mm (D x Š x V) 41.7 x 15 x 61.

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2627614 Pepperl+Fuchs OMT600-R201-UEP-IO-V1-L senzor razdalje 1 kos Domet (maks. na prostem): 600 mm (D x Š x V) 41.7 x 15 x 61.

Opis

Svetlobni oddajnik: laserska dioda, vrsta svetlobe: rdeča, izmenična svetloba, signalni izhod: 1 push-pull izhod, 1 analogni izhod, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost, vrsta vmesnika: IO-Link ( prek C/Q = Pin 4), tip vezja: Stanje dostave je: C/Q - Pin4: NPN NO kontakt, PNP NC kontakt, IO-Link U - Pin2: analogni izhod 0 ... 10 V, priključek: vtič naprave M12 x 1, 4-polni, 90° vrtljiv, delovna napetost: 18 ... 30 V DC, temperatura okolja: 10 ... 50 °C (50 ... 122°F)

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
Merilno območje: 100 ... 600 mm
Referenčni predmet: standardna bela, 100 mm x 100 mm
Oddajnik svetlobe: laserska dioda
Vrsta luči: rdeča, izmenična luč
Laserske lastnosti
Opomba: LASERSKA SVETLOBA, NE GLEJTE V ŽAREK
Laserski razred: 1
Valovna dolžina: 680nm
Divergenca žarka:> 5 mrad, d63< 2,8 mm v območju 350 mm ... 800 mm
Trajanje impulza: 5,5 µs
Hitrost ponavljanja: približno 2,4 kHz
največja impulzna energija:< 40 nJ
Kotni odklon: največ +/- 1,5°
Premer svetlobne točke: približno 3 mm na razdalji 600 mm
Odpiralni kot: približno 0,3°
Meja tuje svetlobe: EN 60947-5-2: 15000 luksov
Ločljivost: 0,1 mm
Funkcionalne varnostne značilnosti
MTTF tj : 470 a
Življenjska doba (T M ): 20 a
Diagnostična pokritost (DC): 0%
Indikatorji/kontrole
Prikaz delovanja: LED zelena: | statično vklop - vklop | utripanje (4 Hz) - kratek stik | utripa s kratko prekinitvijo (1 Hz) - način IO-Link
Prikaz funkcij: LED rumena: statično vklopljen - preklopni izhod aktiven statično izklopljen - preklopni izhod neaktiven
Kontrole: Gumb za učenje
Upravljanje: 5-pozicijsko vrtljivo stikalo za izbiro načinov delovanja
električni podatki
Delovna napetost: 18 ... 30 V/DC
Valovanje: največ 10 %.
tok brez obremenitve:< 18 mA pri 24 V napajalni napetosti
Zaščitni razred: III
Vmesnik
Vrsta vmesnika: IO-Link (prek C/Q = Pin 4)
Različica IO-Link: 1.1
Profil naprave: Identifikacija in diagnoza | Pametni senzor tip 0 / tip 3.3
ID naprave: 0x111919 (1120537)
Hitrost prenosa: COM2 (38,4 kbps)
Minimalni čas cikla: 3 ms
Širina podatkov procesa: Vnos podatkov procesa 4 bajti | Izhod podatkov procesa 2 bit
Podpora za "SIO način": da
Združljiva vrsta glavnih vrat: A
Izhod:
Vrsta vezja: Stanje dostave je: | C/Q - Pin4: NPN normalno odprt, PNP normalno zaprt, IO-Link | U - Pin2: analogni izhod 0 ... 10 V
Signalni izhod: 1 potisni-vlečni izhod, 1 analogni izhod, odporen na kratek stik, zaščiten pred obratno polarnostjo, odporen na prenapetost
Preklopna napetost: največ 30 V DC
Preklopni tok: največ 100 mA, uporovna obremenitev
Kategorija uporabe: DC-12 in DC-13
Padec napetosti: ≤ 1,5 V DC
Odzivni čas: 2 ms
analogni izhod
Vrsta izhoda: 1 Napetostni izhod: 0 ... 10 V
odpornost na obremenitev:> 1 kΩ izhodna napetost; ≤ 470Ω tokovni izhod
Čas obnovitve: 2 ms
skladnost
Komunikacijski vmesnik: IEC 61131-9
Standard izdelka: EN 60947-5-2
Laserska varnost: EN 60825-1:2014
Natančnost merjenja
Temperaturni zamik: 0,05 %/K
Čas ogrevanja ob zagonu je 5 min.
Ponovljivost:< 1 %
Napaka linearnosti: 0,75 %
Odobritve in certifikati
Skladnost z EAC: TR CU 020/2011
Odobritev UL: E87056, na seznamu cULus, napajalnik "razreda 2", ocena tipa 1
Odobritev CCC: izdelki z največjo delovno napetostjo ≤36 V ne potrebujejo odobritve in zato niso opremljeni z oznako CCC.
Odobritev FDA: IEC 60825-1:2014 Skladno z 21 CFR 1040.10 in 1040.11, razen za odstopanja v skladu z obvestilom o laserju št. 50, z dne 24. junija 2007
Okoljske razmere
Temperatura okolja: 10 ... 50 °C (50 ... 122°F)
Temperatura skladiščenja: -40 ... 70 °C (-40 ... 158°F)
mehanski podatki
Širina ohišja: 15 mm
Višina ohišja: 61,7 mm
Globina ohišja: 41,7 mm
Stopnja zaščite: IP67 / IP69 / IP69K
Priključek: vtič naprave M12 x 1, 4-polni, vrtljiv za 90°
Material
Ohišje: PC (polikarbonat)
Emisija svetlobe: PMMA
Masa: cca 47 g
