Name: Phoenix Contact 1081818 RAD-EE-2400-RS485 brezžični modul
Brand: Phoenix Contact
SKU: 3563375
Availability: BackOrder

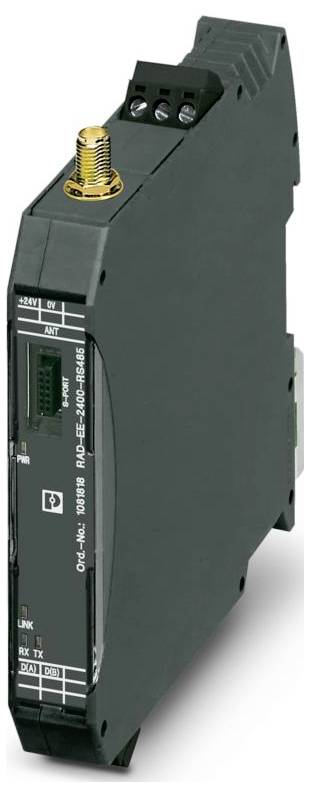

Phoenix Contact 1081818 RAD-EE-2400-RS485 brezžični modul-0

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,7.1.2027

Število (velikost pakiranja 50 kos)

Set (i) - zaloga Nemčija

Skupaj (322,38 € / Kos)

16.119,00 €

z DDV

Samo 108,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta povezave: S-PORT (vtičnica)
širina 17,5 mm
Višina: 116 mm
Globina: 114,5 mm
Razred vnetljivosti po UL 94: V0
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): -20 °C ... 70 °C; -4 °F ... 158 °F
Temperatura okolice (skladiščenje/transport): -20 °C ... 70 °C; -4 °F ... 158 °F
Nadmorska višina: 2000 m
Standardi/predpisi: EN 300328; EN 61000-6-4; EN 61000-6-2; EN 50371; EN 60950-1
Opomba: RED 2014/53/EU
Vrsta montaže: montaža na DIN letev
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: II
Stopnja onesnaženosti: 2
Dovoljena vlažnost (delovanje): 20% ... 85 %
Vibracije (delovanje): v skladu z IEC 60068-2-6: 5 g, 10 Hz ... 150 Hz
Dolžina odstranjevanja izolacije: 7 mm
Presek fleksibilnega vodnika min.: 0,2 mm²
Presek fleksibilnega vodnika, maks.: 2,5 mm²
Presek togega vodnika min.: 0,2 mm²
Presek togega vodnika, največ: 2,5 mm²
Položaj namestitve: poljuben
Frekvenčno območje: 0,15 MHz ... 80 MHz
Identifikacija: 508 Navedeno
UL, ZDA / Kanada: UL, ZDA / Kanada
Največja izguba moči pri nominalnih pogojih: 1.152 W
Radio: Radio
Opis vmesnika: Zaupanja vredna brezžična povezava
Vrsta priključka antene: RSMA (ženski)
Način delovanja: Serijski podatki (aktivacija in konfiguracija prek programske opreme PSI-CONF)
Frekvenca: 2400 MHz
Dolžina prenosa: ≤ 1200 m
Območje napajalne napetosti: 19,2 V DC ... 30,5 V/DC
CE: CE
Potrdilo: MSIP-CRI-PCK-2901541
Tehnologija povezave: 2-žilna
Dovoljena vlažnost (skladiščenje/transport): 20 % ... 85 %
Opomba glede uporabe: Samo za industrijsko uporabo
Vhod: ± 0,5 kV (simetrično); ± 1 kV (asimetrično)
Signal: ± 1 kV (asimetrično)
Navodila za montažo: na standardno letev NS 35 v skladu z EN 60715
Šok: 16g, 11 ms
Standardna oznaka: Direktiva RED 2014/53/EU
Elektromagnetna združljivost: Skladnost z direktivo RED 2014/53/EU
Statična razelektritev: Statična razelektritev
Kontaktna razelektritev: ± 6 kV (stopnja resnosti preizkusa 3)
Izpust zraka: ± 8 kV (stopnja resnosti preizkusa 3)
Opomba: Merilo A
Elektromagnetno RF polje: Elektromagnetno RF polje
Hitri prehodni pojavi (izbruhi): Hitri prehodni pojavi (izbruhi)
Prevajane motnje: Prevajane motnje
Napetost 10 V
Merila: Merila
Merilo A: Normalno obratovalno vedenje znotraj določenih meja.
Merilo B: Začasna okvara delovanja, ki jo naprava sama popravi.
Presek vodnika AWG min: 24
Največji presek vodnika AWG: 14
Moteče emisije: Moteče emisije
Indikator stanja: LED za napajanje, PWR (zelena); LED za rumeno (kakovost sprejema, LINK); LED za zeleno (sprejem serijskih podatkov, RX); LED za zeleno (oddajanje serijskih podatkov, TX)
Radijsko moteče sevanje v skladu z EN 55011: EN 55016-2-3 Razred A Področje uporabe: Industrija
Zaključna upornost: 390 Ω (izbirno z DIP stikalom); 150 Ω (izbirno z DIP stikalom); 390 Ω (izbirno z DIP stikalom)
Ime: Radijski modul
Uporaba: RS-485
MTTF: 1064 let (standard SN 29500, temperatura 25 °C, delovni cikel 21 %); 492 let (standard SN 29500, temperatura 40 °C, delovni cikel 34,25 %); 196 let (standard SN 29500, temperatura 40 °C, delovni cikel 100 %)
Dobava: Dobava
Doseg: ≤ 500 m (Doseg je lahko znatno presežen ali manjšen in je odvisen od okolja, tehnologije antene in uporabljenega izdelka)
Barva (ohišje): prometno siva B (RAL 7043)
Radijska licenca Evropa: Radijska licenca Evropa
Jakost polja: 10 V/m
Obremenitev s prenapetostnim tokom: Obremenitev s prenapetostnim tokom
Največji tok: ≤ 48 mA (pri 24 V DC, pri 25 °C)
Zaščita pred prenapetostjo: da
Material (ohišje): PA 6.6-FR
Značilnosti: Značilnosti
Posredno praznjenje: ± 6 kV
Uporabna vrsta montažne tirnice: Montažna tirnica: 35 mm
Napajalna napetost: 24 V enosmerne napetosti
Minimalna oddajna moč: 0 dBm
Največja oddajna moč: ≤ 18 dBm (nastavljiva s programsko opremo)
Najmanjša občutljivost sprejemnika: -106 dBm (16 kbit/s); -96 dBm (125 kbit/s); -93 dBm (250 kbit/s)
Brezžično: Brezžično
Meje sistema: Meje sistema
Število podprtih udeležencev: ≤ 250 (naslavljanje prek programske opreme PSI-CONF)
Serijsko: RS-485: Serijsko: RS-485
Hitrost prenosa podatkov: 16 kbit/s (nastavljiva); 125 kbit/s (tovarniška nastavitev, nastavljiva); 250 kbit/s (nastavljiva)
Serijski: Konfiguracijski vmesnik: Serijski: Konfiguracijski vmesnik
Smer: dvosmerna
Razmik med kanali: 1,3 MHz
Število kanalskih skupin: 8
Število kanalov na skupino: 55
Odobritve radia: Evropa, ZDA, Kanada, druge države v spletni trgovini
Frekvenčni pas: 2,4 GHz
Brezžični standard: Zaupanja vredna brezžična povezava
Odobritev radia Avstralija, RCM: Odobritev radia Avstralija, RCM
Radijska licenca Brazilija, ANATEL: Radijska licenca Brazilija, ANATEL
Radijska licenca Indija, WPC: Radijska licenca Indija, WPC
Radijska licenca Mehika, IFT: Radijska licenca Mehika, IFT
Odobritev Južna Koreja, KC: Odobritev Južna Koreja, KC

Vrsta: RAD-EE-2400-RS485

Vrsta izdelka: brezžični modul

Obratovalna napetost: 24 V/DC

Proizv. št. delov: 1081818

Mere: (D x Š x V) 114.5 x 17.5 x 116 mm

Obratovalna temperatura: -20 °C (min)

Obratovalna temperatura (min.): -20 °C

Širina: 17.5 mm

Višina: 116 mm

Dolžina: 114.5 mm

Maks. temperatura okolice: 70 °C

Min. temperatura okolice: -20 °C

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3563375 Phoenix Contact 1081818 RAD-EE-2400-RS485 brezžični modul

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3563375 Phoenix Contact 1081818 RAD-EE-2400-RS485 brezžični modul

Opis

2,4 GHz radijska oddajno-sprejemna naprava z vmesnikom RS-485, antenskim priključkom RSMA (ženski), omrežji od točke do točke, zvezda in mrežasta omrežja do 250 postaj, doseg do 500 m (v vidnem polju), uporaba po vsem svetu

Besedilo je strojno prevedeno.
