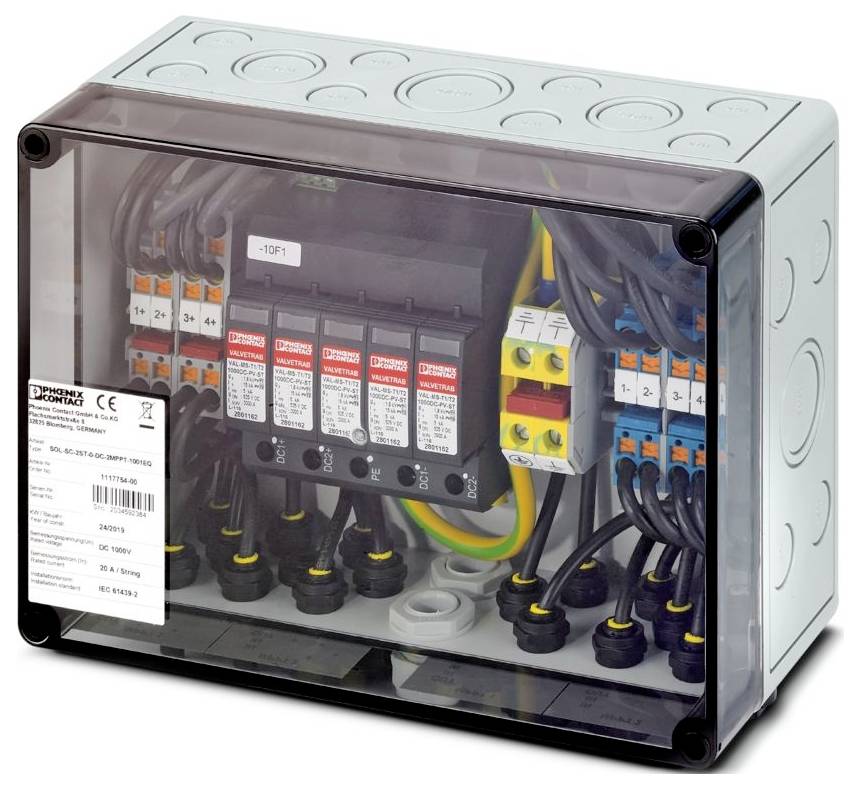

Slika je simbolična
Phoenix Contact 1117754 SOL-SC-2ST-0-DC-2MPPT-1001EQ
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Skupaj (459,00 € / Kos)
459,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Napetost MPP Un, maks. 1000 V DC
- Vrsta zaščite: IP65
- Temperatura okolice (delovanje): od -20 °C do +55 °C
- Material ohišja: Polikarbonat
- Material pokrova/vrat: polikarbonat (prozoren)
- Število vhodov (nizov): 2 (na sledilnik MPP)
- Število podprtih sledilnikov MPP: 2
- Število izhodov (MPP sledilniki): 2
- Število izhodov (± na sledilnik MPP): 2 (na sledilnik MPP)
- Vrsta kabelske uvodnice: SUNCLIX
- Presek vodnika: 2,5 mm² ... 6 mm²
- Mere
(Š x V x G) 254 x 180 x 111 mm
- Vsebina
1 kos
- Širina
254 mm
- Višina
180 mm
- Globina
111 mm
- Napetost sistema
1000 V
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3564517 Phoenix Contact 1117754 SOL-SC-2ST-0-DC-2MPPT-1001EQ
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3564517 Phoenix Contact 1117754 SOL-SC-2ST-0-DC-2MPPT-1001EQ
Opis
Priključna omarica generatorja za fotovoltaične sisteme do 1000 V DC za priključitev 2 x 2 nizov. Enako število vhodnih in izhodnih nizov. Z zaščito pred prenapetostjo (tip 1/2) in SUNCLIX DC konektorji za vhodno in izhodno stran (SUNCLIX protikonektorji so priloženi).
Priključne omarice za generatorje Solarline (GAK) se uporabljajo tako v majhnih strešnih sistemih kot tudi v velikih odprtih sistemih. Glavne naloge GAK-ov so prenapetostna zaščita PV sistema, morebiti zbiranje nizov in zankanje vodnika zaščitne izenačitve potencialov do lokalne izenačitve potencialov.
Dodatne funkcije so neobvezne in so odvisne od stopnje opreme.
Primeri dodatnih funkcij vključujejo zaščito nizov z varovalkami nizov in odklop nizov z enosmernimi odklopniki obremenitve ali enosmernimi gasilskimi stikali.
Celoten nabor funkcij GAK-a lahko razberete iz njegovega imena artikla (glejte uporabniško opombo o tipskem ključu GAK-a, ki jo je mogoče prenesti v razdelku »Prenosi«).
Besedilo je strojno prevedeno.
Priključne omarice za generatorje Solarline (GAK) se uporabljajo tako v majhnih strešnih sistemih kot tudi v velikih odprtih sistemih. Glavne naloge GAK-ov so prenapetostna zaščita PV sistema, morebiti zbiranje nizov in zankanje vodnika zaščitne izenačitve potencialov do lokalne izenačitve potencialov.
Dodatne funkcije so neobvezne in so odvisne od stopnje opreme.
Primeri dodatnih funkcij vključujejo zaščito nizov z varovalkami nizov in odklop nizov z enosmernimi odklopniki obremenitve ali enosmernimi gasilskimi stikali.
Celoten nabor funkcij GAK-a lahko razberete iz njegovega imena artikla (glejte uporabniško opombo o tipskem ključu GAK-a, ki jo je mogoče prenesti v razdelku »Prenosi«).
Besedilo je strojno prevedeno.
