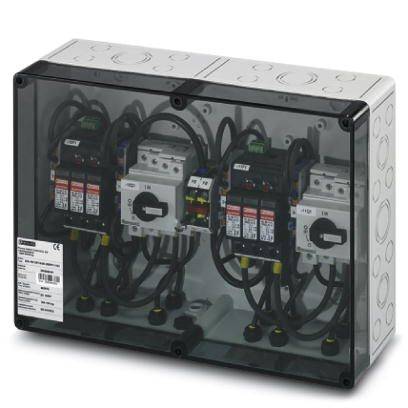

Električna razdelilna omara s tremi močnostnimi stikali in kabelsko napeljavo, prosojno ohišje.

Slika je simbolična

Električna razdelilna omara s tremi močnostnimi stikali in kabelsko napeljavo, prosojno ohišje.

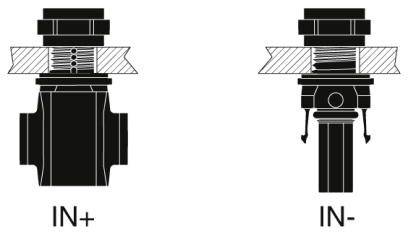

Diagram prikazuje električne priključke: levo 'IN+' in desno 'IN-'. Razlikuje med pozitivnim in negativnim polom za povezave.

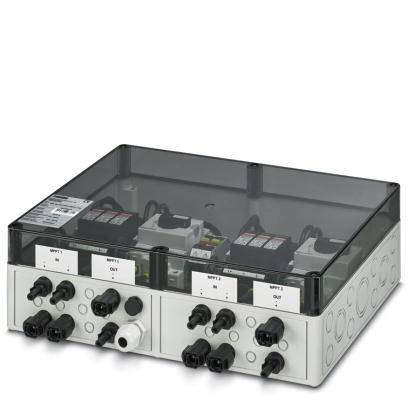

Siv-črn električni razdelilnik z več priključki in dvema stikalnima elementoma. Primeren za industrijske aplikacije.

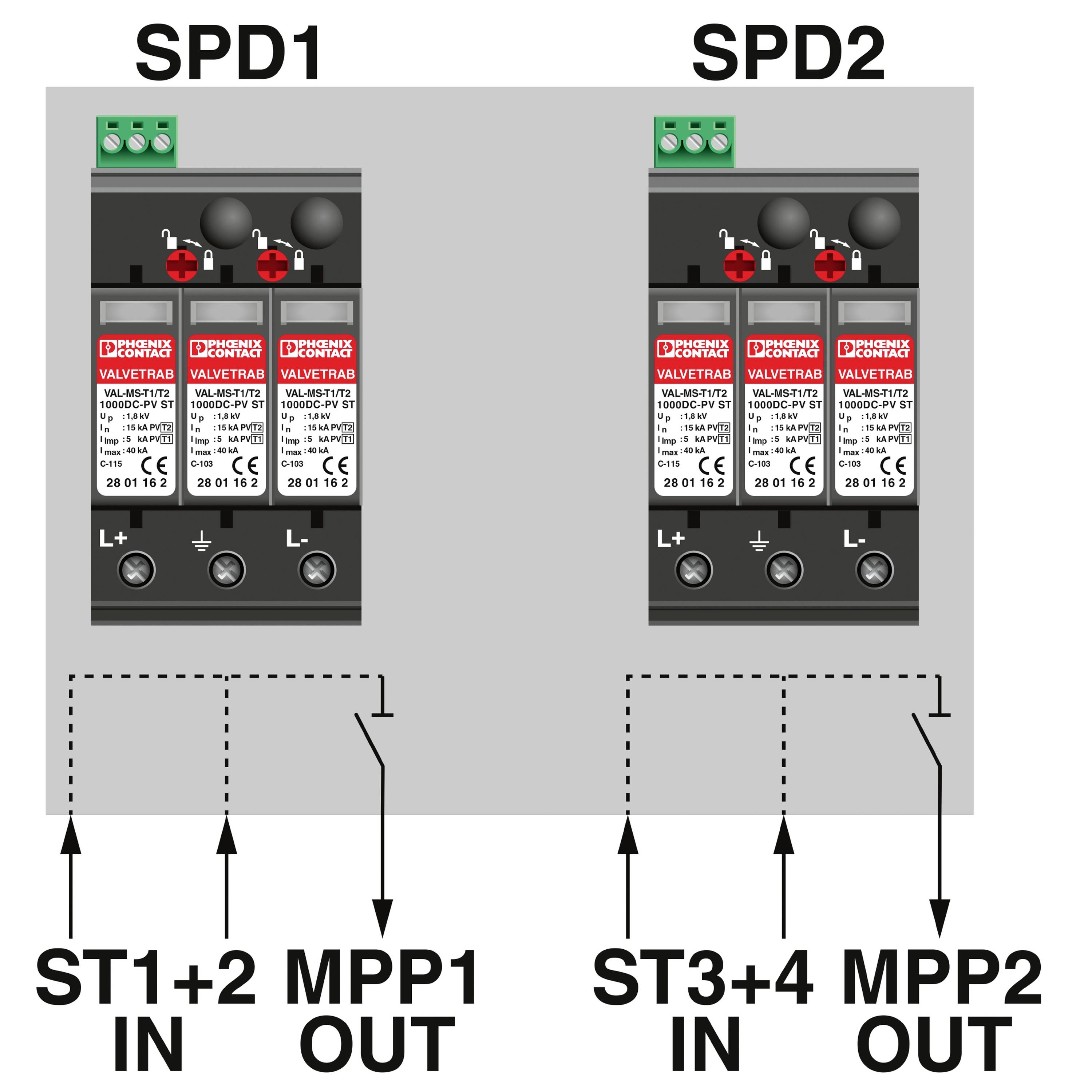

'To je diagram elektronskega vezja z dvema SPD-moduloma (SPD1 in SPD2), ki prikazuje povezave do ST1+2, MPP1, ST3+4 in MPP2.'

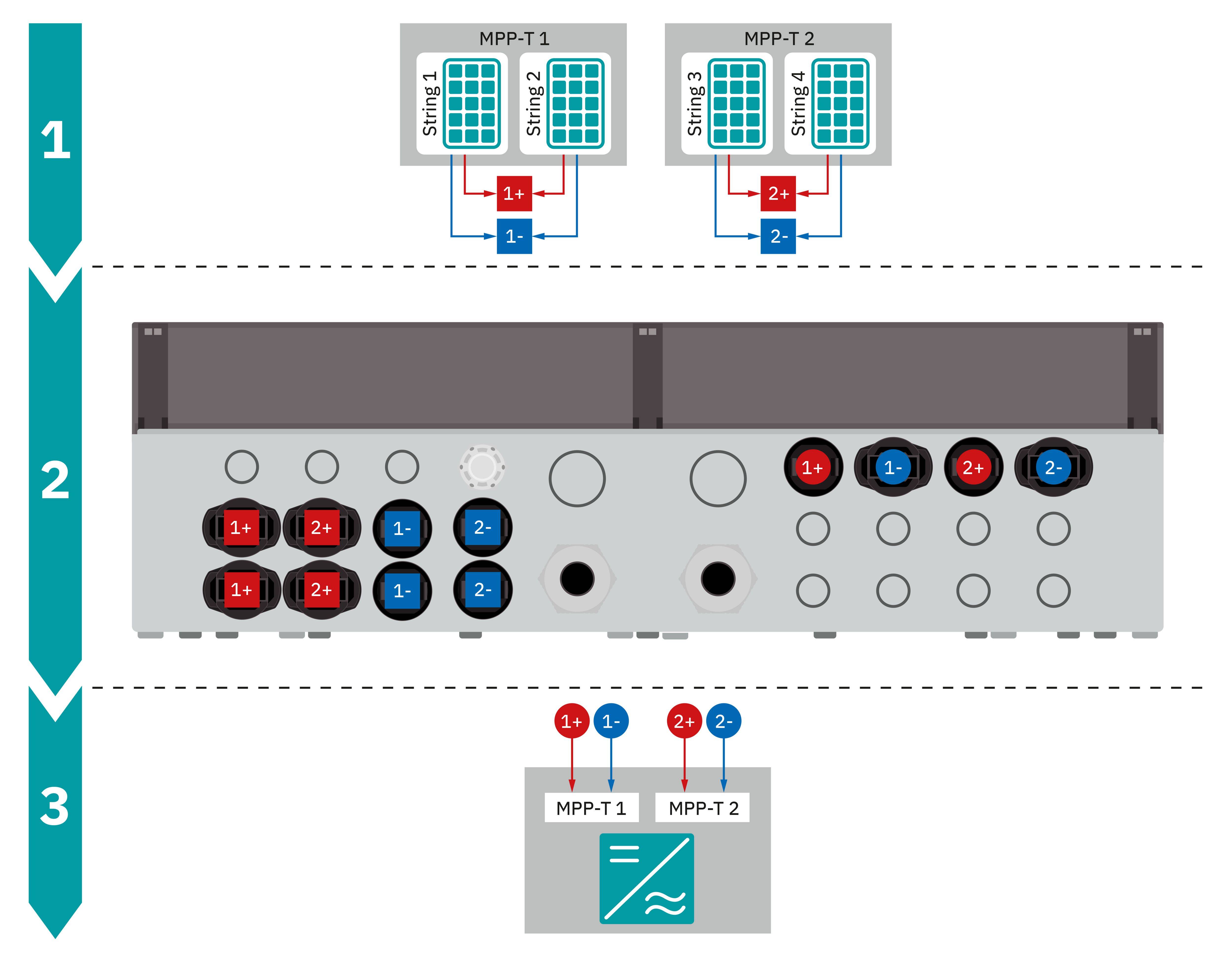

'Shema razsmernika z dvema MPPT sledilnikoma. Zgoraj dva niza solarnih modulov, na sredini razsmernik, spodaj priključki.'

Grafika ozemljitvenega simbola z rumeno-zeleno črtasto oznako, dva srebrna kroga na sredini, ki prikazuje ozemljitveni priključek.

Prikaz varnostnega elementa z zeleno-rumenim črtastim vzorcem in več sivimi deli, vključno z ozemljitvenim simbolom.

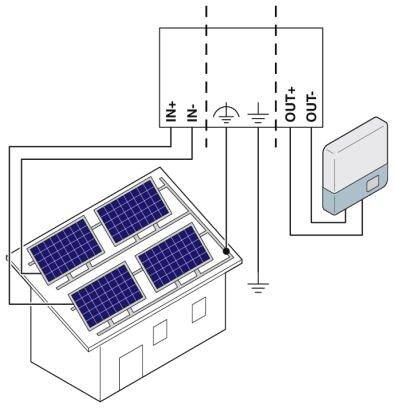

Diagram sončne elektrarne: Strešni modul hiše s solarnimi paneli, povezan z inverterjem. Pretok energije od panelov do vira električne energije.

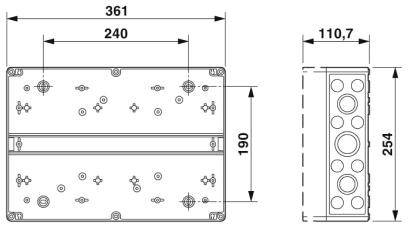

Tehnična risba pravokotne kovinske plošče z luknjami, dimenzije: 361x190 mm, stranski pogled prikazuje višino 254 mm.

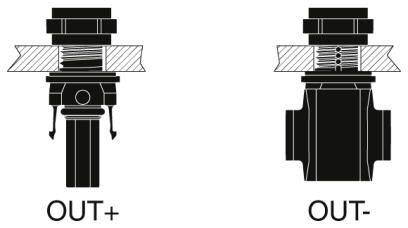

'OUT+' prikazuje priključek, ki ima trdni obroč in puščice za tok. 'OUT-' prikazuje priključek brez dodatnih podrobnosti.

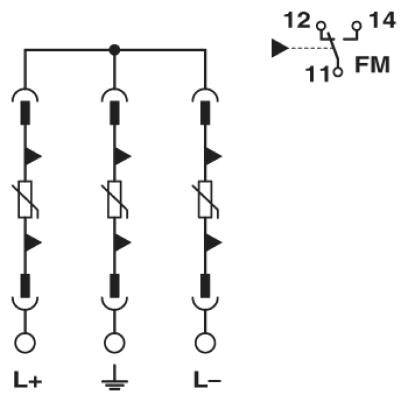

'Električni načrt s tremi paralelnimi vodniki, vsak vsebuje varovalko in diodo, povezano z FM stikalom pri 12 in 14.'

1/11

Slika je simbolična

Phoenix Contact

Podatkovni list izdelka (PDF)

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (625,00 € / Kos)

625,00 €

z DDV

Samo 35,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP65
Temperatura okolice (delovanje): -20 ° C - +50 ° C
Material / pokrov: polikarbonat (prozoren)
Število vhodnih nizov: 2 (na sledilnik MPP)
Tok na niz: 16 A.
Število izhodov: 1 (na sledilnik MPP)
Število podprtih sledilcev MPP: 2
Vrsta kabla: SUNCLIX
Vhodni kabel za presek kabla: 2,5 mm² - 6 mm²
Izhod prereza kabla: 2,5 mm² - 6 mm²
Preklopna zmogljivost: 32 A (1000 V / na MPP sledilnik)

Mere: (Š x V x G) 361 x 254 x 111 mm

Teža: 4.8020

Vsebina: 1 kos

Širina: 361 mm

Višina: 254 mm

Globina: 111 mm

Napetost sistema: 1000 V

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209753 Phoenix Contact 2404569 SOL-SC-2ST-0-DC-2MPPT-1101

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209753 Phoenix Contact 2404569 SOL-SC-2ST-0-DC-2MPPT-1101

Opis

Standardno skladen sklop stikalnih in krmilnih naprav zahvaljujoč uporabi DIN EN 61439.

Besedilo je strojno prevedeno.
