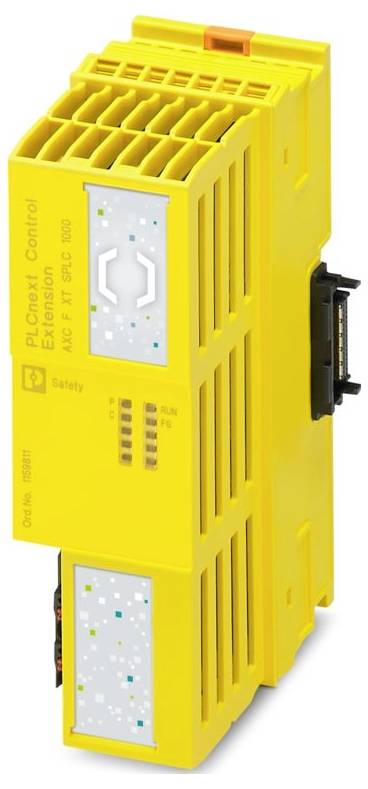

Phoenix Contact 1159811 AXC F XT SPLC 1000 Razširitveni modul PLC-ja 24 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (545,00 € / Kos)
545,00 €
z DDV
Tehnične specifikacije
- Družina izdelkov: Razširitev krmilnika PLCnext
- Zasnova: modularna
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,2 mm² ... 1,5 mm²
- Presek togega vodnika: 0,2 mm² ... 1,5 mm²
- Presek vodnika AWG: 24 ... 16
- Širina: 45 mm
- Višina 126,93 mm
- Globina: 75 mm
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... 60 °C do 2000 m nadmorske višine; -25 °C ... 55 °C do 3000 m nadmorske višine; -25 °C ... 50 °C do 4000 m nadmorske višine
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Opomba: Konfiguracija: Varnostni profil aktiven
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Dovoljena vlažnost (delovanje): 5% ... 95 % (v skladu z DIN EN 61131-2)
- Udar (delovni): 30 g (v skladu z EN 60068-2-27/IEC 60068-2-27)
- Vibracije (med delovanjem): 5 g (v skladu z EN 60068-2-6/IEC 60068-2-6)
- Oznaka konektorja: Axioline F-konektor
- Dolžina odstranjevanja izolacije: 8 mm
- Splošno: Če SPLC-1000 deluje z AXC F 2152, je treba uporabiti modul vtičnice vodila AXC BS L 2.
- ATEX: ATEX
- IECEx: IECEx
- Oznaka: Industrijska IT varnost, komponenta IACS
- UL, ZDA / Kanada: UL, ZDA / Kanada
- Največja izguba moči pri nominalnih pogojih: tipično 1,92 W; tipično 1,92 W
- Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
- Zunanje dimenzije: Zunanje dimenzije
- Širina / Višina / Globina: 45 mm / 126,93 mm / 75 mm (Globina velja pri uporabi montažne letve TH 35-7,5 (v skladu z EN 60715).)
- Zračni tlak (delovni): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
- Območje napajalne napetosti: 19,2 V DC ... 30 V DC (vključno z vsemi tolerancami, vključno z valovitostjo)
- Potrdilo: IITS2 029429 0027
- Priključna tehnologija: Priključna tehnologija
- Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (v skladu z DIN EN 61131-2)
- Opomba glede uporabe: Samo za industrijsko uporabo
- Poraba toka: maks. 100 mA; tip. 80 mA
- Priključek vodnika: Priključek vodnika
- Funkcija: Funkcija
- Zaščitno vezje: Zaščita pred obratno polarnostjo | Dioda za zaščito pred obratno polarnostjo; Zaščita pred prehodnimi pojavi | Dušilna dioda
- Dobava: Dobava
- Zračni tlak (skladiščenje/transport): 58 kPa ... 106 kPa (do 4500 m nadmorske višine)
- Tipična poraba toka: 80 mA
- Največji tok: 100 mA
- Posebne lastnosti: Razvojni postopek certificiran v skladu z IEC 62443-4-1; Izdelek certificiran v skladu z IEC 62443-4-2
- Opomba glede dimenzij: Globina velja pri uporabi montažne letve TH 35-7,5 (v skladu z EN 60715).
- Napajalna napetost: 24 V enosmerne napetosti
- UL Ex, ZDA / Kanada: UL Ex, ZDA / Kanada
- Sistemske zahteve: Sistemske zahteve
- Spletni strežnik: ne
- Axioline F-priključek: Axioline F-priključek
- Inženirsko orodje: PLCnext Engineer
- Odpornost proti plinom, ki zmanjšujejo delovanje v skladu z DIN 40046-36/DIN 40046-37: Uporaba naprave je v teh okoljskih pogojih prepovedana.
- Varnostna funkcija: da
- Potenciali: Logični napetostni vhod UL: Potenciali: Logični napetostni vhod UL
- Zaslon: Zaslon
- Udar (skladiščenje/transport): 30 g (v skladu z EN 60068-2-27/IEC 60068-2-27)
- Vibracije (skladiščenje/transport): 5 g (v skladu z EN 60068-2-6/IEC 60068-2-6)
- Diagnostični prikaz: ne
- Funkcija redundance: ne
- Industrijska kibernetska varnost: Industrijska kibernetska varnost
- Vrsta izdelka
Razširitveni modul PLC-ja
- Vrsta
AXC F XT SPLC 1000
- Delovna napetost
24 V/DC
- Višina
126.93 mm
- Dolžina
75 mm
- Širina
45 mm
IP20
- Mere
(D x Š x V) 75 x 45 x 126.93 mm
- Proizv. št. delov
1159811
- Izvedba
modularno
- Način montaže (podrobnosti)
montaža nosilne letve
- Vsebina
1 kos
- Globina
74.25 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3565172 Phoenix Contact 1159811 AXC F XT SPLC 1000 Razširitveni modul PLC-ja 24 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3565172 Phoenix Contact 1159811 AXC F XT SPLC 1000 Razširitveni modul PLC-ja 24 V/DC
Opis
Razširitveni modul PLC, razširitev PLCnext Control, PROFIsafe F-Host, PROFIsafe F-Device, PLCnext Engineer, certificiran v skladu z IEC 62443-4-2.
