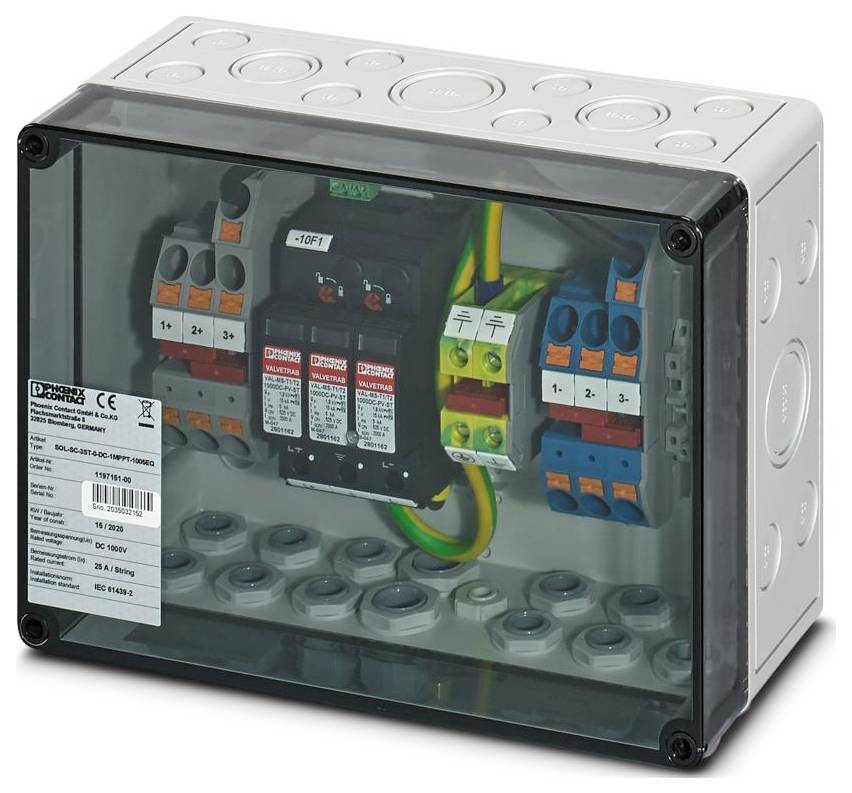

Slika je simbolična
Phoenix Contact 1197151 SOL-SC-3ST-0-DC-1MPPT-1005EQ
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Skupaj (255,00 € / Kos)
255,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Napetost MPP Un, maks. 1000 V DC
- Vrsta zaščite: IP65
- Temperatura okolice (delovanje): -20 °C ... maks. 55 ℃
- Material ohišja: Polikarbonat
- Material pokrova/vrat: Polikarbonat (prozoren)
- Število vhodov (nizov): 3 (na sledilnik MPP)
- Število podprtih sledilnikov MPP: 1
- Število izhodov (MPP sledilniki): 1
- Število izhodov (± na sledilnik MPP): 3 (na sledilnik MPP) Vrsta kabelske uvodnice: Kabelska uvodnica
- Vrsta povezave: Vtični priključek
- Mere
(Š x V x G) 254 x 180 x 111 mm
- Vsebina
1 kos
- Širina
254 mm
- Višina
180 mm
- Globina
111 mm
- Napetost sistema
1000 V
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3566063 Phoenix Contact 1197151 SOL-SC-3ST-0-DC-1MPPT-1005EQ
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3566063 Phoenix Contact 1197151 SOL-SC-3ST-0-DC-1MPPT-1005EQ
Opis
Priključna omarica generatorja, napetost MPP: 1000 V DC, število nizov: 3, število podprtih sledilnikov MPP: 1, oprema: brez posebne opreme, prenapetostna zaščita: T1, vrsta kabelske uvodnice: kabelska uvodnica.
Priključne omarice za generatorje Solarline (GAK) se uporabljajo tako v majhnih strešnih sistemih kot tudi v velikih odprtih sistemih. Glavne naloge GAK-ov so prenapetostna zaščita PV sistema, morebiti zbiranje nizov in zankanje vodnika zaščitne izenačitve potencialov do lokalne izenačitve potencialov.
Dodatne funkcije so neobvezne in so odvisne od stopnje opreme.
Primeri dodatnih funkcij vključujejo zaščito nizov z varovalkami nizov in odklop nizov z enosmernimi odklopniki obremenitve ali enosmernimi gasilskimi stikali.
Celoten nabor funkcij GAK-a lahko razberete iz njegovega imena artikla (glejte uporabniško opombo o tipskem ključu GAK-a, ki jo je mogoče prenesti v razdelku »Prenosi«).
Besedilo je strojno prevedeno.
Priključne omarice za generatorje Solarline (GAK) se uporabljajo tako v majhnih strešnih sistemih kot tudi v velikih odprtih sistemih. Glavne naloge GAK-ov so prenapetostna zaščita PV sistema, morebiti zbiranje nizov in zankanje vodnika zaščitne izenačitve potencialov do lokalne izenačitve potencialov.
Dodatne funkcije so neobvezne in so odvisne od stopnje opreme.
Primeri dodatnih funkcij vključujejo zaščito nizov z varovalkami nizov in odklop nizov z enosmernimi odklopniki obremenitve ali enosmernimi gasilskimi stikali.
Celoten nabor funkcij GAK-a lahko razberete iz njegovega imena artikla (glejte uporabniško opombo o tipskem ključu GAK-a, ki jo je mogoče prenesti v razdelku »Prenosi«).
Besedilo je strojno prevedeno.
