Phoenix Contact 2316393 AXL P FBPS BASE napajalni modul za PLC-krmilnik

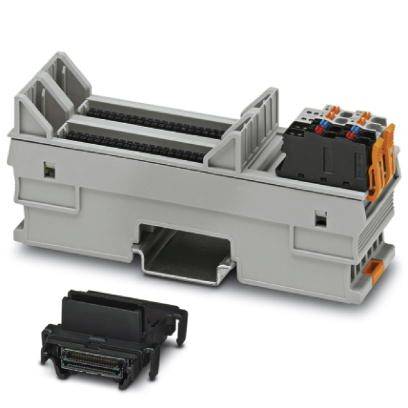

Elektronski deli, vključno z velikim, pravokotnim vtičnim sistemom z držali in priključnimi sponkami ter manjšim črnim vtičem ob njem.

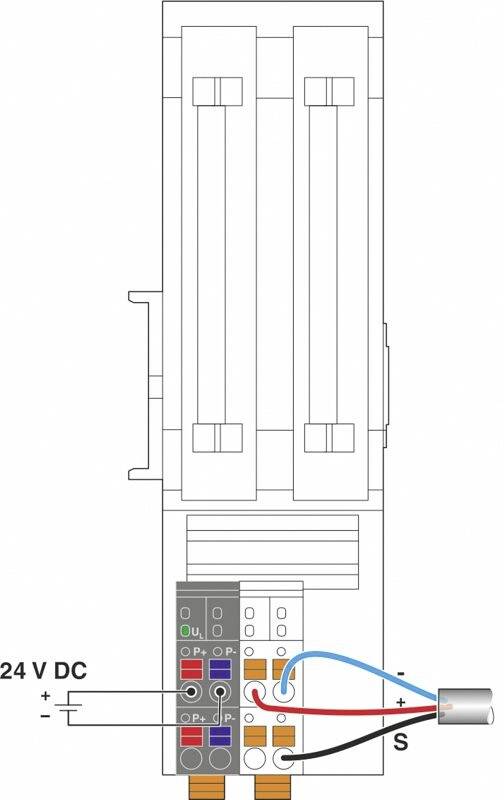

Diagram električne sheme z 24 V DC priključkom, dvema varovaloma in štirimi barvno kodiranimi izhodnimi točkami.

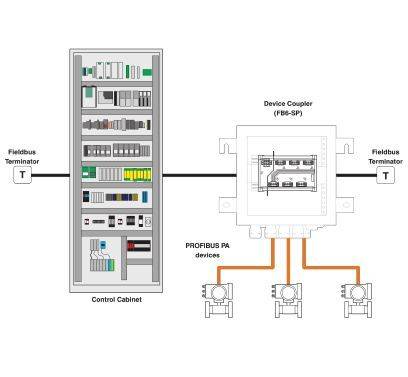

Shematski načrt prikazuje krmilno omaro s povezavami do naprav Profibus PA in vozlišče za komunikacijo med vodili (FB-SFP).

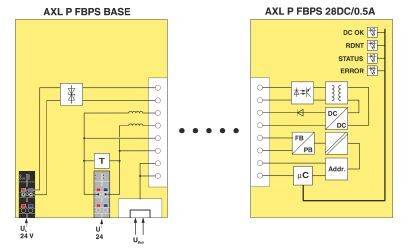

Shema vezja 'AXL P FBPS BASE' in 'AXL P FBPS 28DC/0.5A': Levo priključek baze, desno enota napajanja s statusnimi indikatorji.

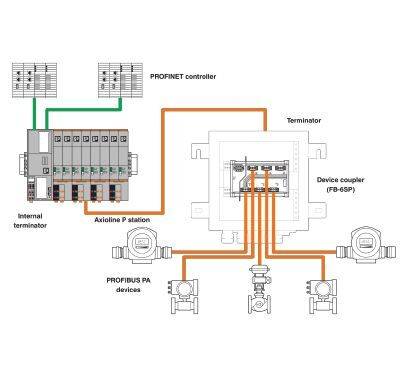

'Shematski prikaz sistema avtomatizacije s PROFINET krmilnikom, AxioLine postajo, ločilnikom naprav in PROFIBUS PA napravami.'

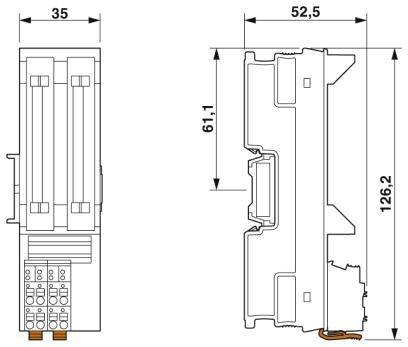

Dimenzijski diagram električnega aparata: višina 126,2 mm, širina 35 mm, globina 52,5 mm. Prikazuje sprednji in stranski pogled.

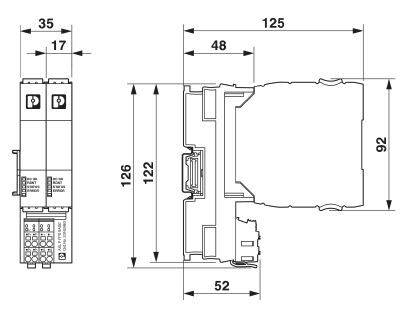

Tehnična risba elektronske komponente z dimenzijami: širina 35 mm, višina 126 mm, globina 125 mm. Stranski in čelni pogled.
1/7
Slika je simbolična
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava sre.,24.2.2027
Število
Skupaj (154,99 € / Kos)
154,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Temperatura okolice (delovanje): -40 ° C ... 65 ° C (položaj namestitve: pritrditev na steno na vodoravni montažni tirnici)
  • Temperatura okolice (skladiščenje / transport): -40 ° C ... 85 °C
  • Dovoljena vlažnost zraka (delovanje): 5% ... 95% (brez kondenzacije)
  • Dovoljena vlažnost (skladiščenje / transport): 5% ... 95%
  • Vmesnik: PROFIBUS
  • Vrsta povezave: osnovni modul vodila
  • Tipična poraba toka: 750 mA ()
  • Območje napajalne napetosti: 18,5 V DC ... 30,5 V/DC
  • Največja trenutna poraba: 950 mA (18,5 V DC, obremenitev 500 mA)
  • Stopnja onesnaženosti: 2
  • Kategorija prenapetosti: II
  • Prerez prevodnika togo min: 0,20 mm²
  • Prerez preseka prevodnika tok največ: 1,50 mm²
  • Najmanjši prečni prerez vodnika: 0,20 mm²
  • Maks. Presek prevodnika prilagodljiv: 1,50 mm²
  • Presek prevodnika AWG min: 24
  • Presek prevodnika AWG max: 16
Vrsta izdelka

napajalni modul za PLC-krmilnik

Vrsta

AXL P FBPS BASE

Višina

130 mm

Dolžina

125 mm

Širina

35 mm

IP20

Mere

(D x Š x V) 125 x 35 x 130 mm

Proizv. št. delov

2316393

Maks. temperatura okolice

65 °C

Min. temperatura okolice

-40 °C

Vsebina

1 kos

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209709 Phoenix Contact 2316393 AXL P FBPS BASE napajalni modul za PLC-krmilnik

Tehnični podatki 2209709 Phoenix Contact 2316393 AXL P FBPS BASE napajalni modul za PLC-krmilnik

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209709 Phoenix Contact 2316393 AXL P FBPS BASE napajalni modul za PLC-krmilnik

Opis

Axioline P vtičnica za napajalni priključek PROFIBUS PA. Če sta nameščena dva vtiča, je odveč. Odvečnost se vzdržuje s pomočjo konektorjev na zadnji plošči v več vtičnicah.

Besedilo je strojno prevedeno.
