Phoenix Contact 2702863 RAD-2400-IFS-JP brezžični modul za PLC-krmilnik

Zelena pravokotna elektronska naprava z več priključki na vrhu. Uporablja se za industrijsko obdelavo signalov.

Slika je simbolična

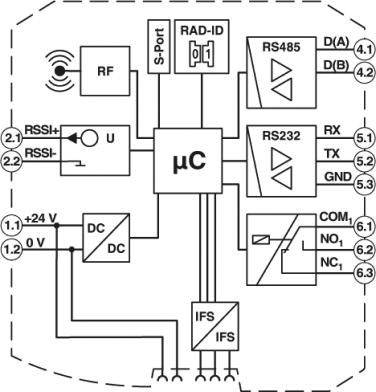

Diagram elektronske vezalne sheme z RF-, RS485- in RS232-povezavami, mikrokrmilnikom in različnimi priključki.

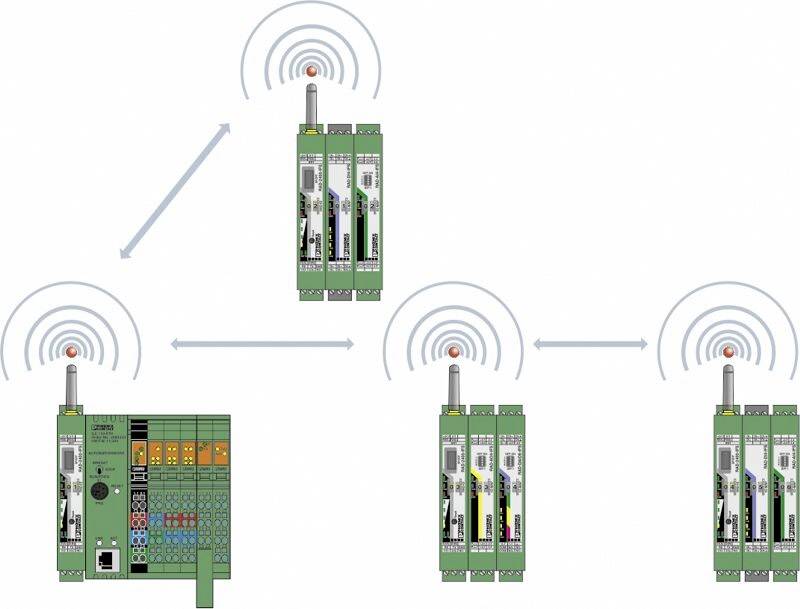

Slika prikazuje omrežje štirih zelenih modulov, ki so brezžično povezani med seboj. Puščice se začenjajo zgoraj desno.

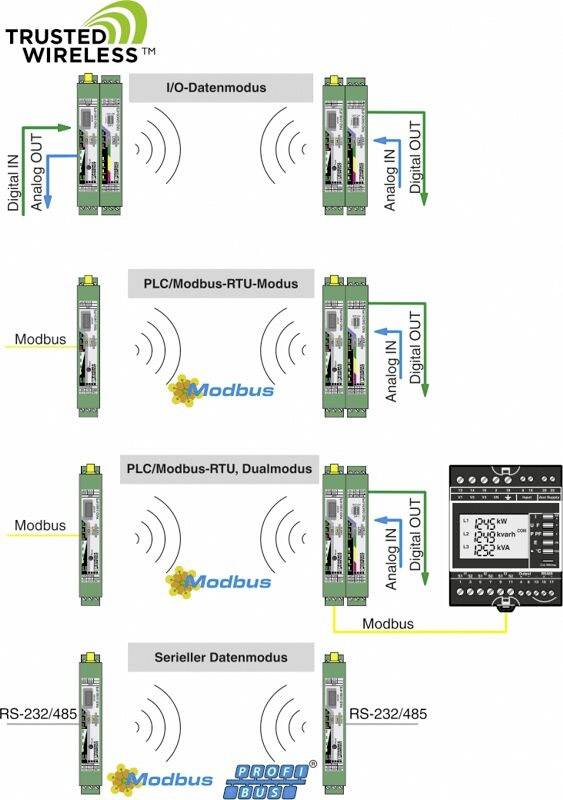

Prikaz komunikacijskega sistema z Modbusom in PROFIBUS-om, ki prikazuje digitalne in analogne vhode/izhode.

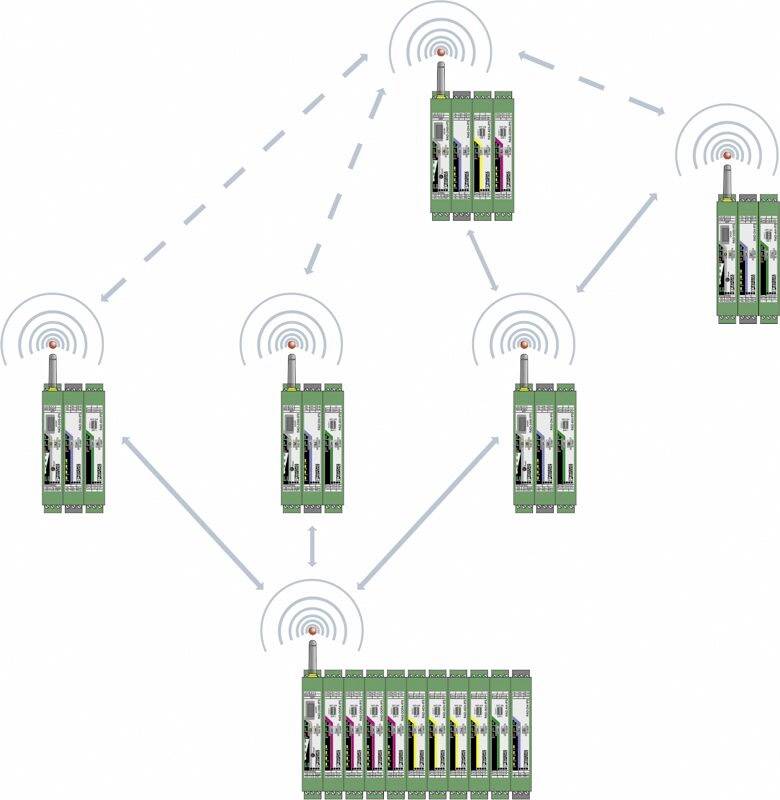

Diagram prikazuje brezžično komunikacijsko omrežje med več zelenimi napravami, ki so povezane preko radijskih valov.

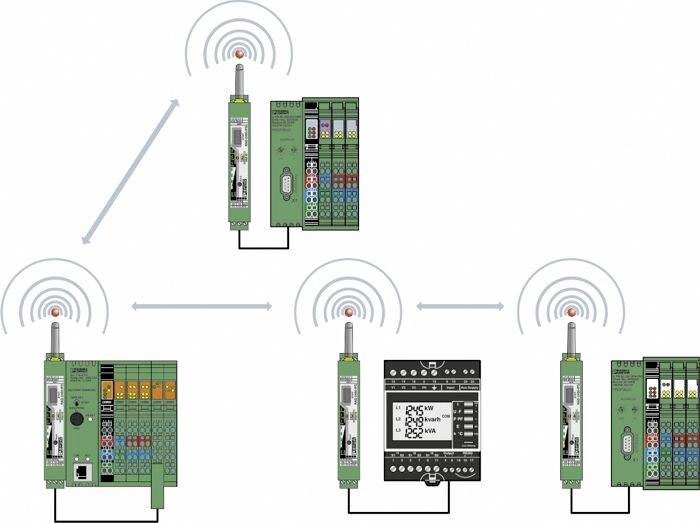

Blokovni diagram prikazuje pet elektronskih modulov, ki med seboj komunicirajo brezžično, ponazorjeno z valovitimi črtami.

Diagram prikazuje RS-485 povezavo s COMBICON vtičem. D(B)+ od (4.2) do D(B)+, in D(A)- od (4.1) do D(A)-.

Shematski načrt prikazuje RS-232 ožičenje med COMBICON in D-SUB-9: RX (5.1 na 2), TX (5.2 na 3), GND (5.3 na 5).

Tehnična risba elektronske naprave z merami: širina 99 mm, višina 114,5 mm, globina 17,5 mm. Pogled od spredaj in s strani.

Diagram prikazuje povezavo COMBICON RS-232 s PLC D-SUB-9. RX, TX in GND so povezani s puščicami, označenimi s pinskimi priključki.

1/10

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon, 16.11.2026

Število

kos - zaloga Nemčija

Skupaj (595,00 € / Kos)

595,00 €

z DDV

Samo 35,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Temperatura okolice (skladiščenje / transport): -40 ° C - +85 ° C
Kategorija prenapetosti: II
Material ohišja: PA 6.6-FR
Območje napajalne napetosti: 19,2 V / DC - 30,5 V / DC
Priključek za antene: RSMA (ženska)
Frekvenca: 2400 MHz
Frekvenčno območje: 2.4002 GHz - 2.4785 GHz
Število skupin kanalov: 8
Število kanalov v skupini: 55
Razmik med kanali: 1,3 MHz
Presek prevodnika: 0,2 mm² - 2,5 mm²
Presek prevodnika AWG: 24 - 14
Dolžina traku: 7 mm
Navor privijanja: 0,6 Nm
Navojni navoj: M3

Vrsta: RAD-2400-IFS-JP

Vrsta izdelka: brezžični modul za PLC-krmilnik

Poraba toka: 6 A

Proizv. št. delov: 2702863

Izvedba: Vijačni priključek

Mere: (D x Š x V) 114.5 x 17.5 x 116 mm

Širina: 17.5 mm

Višina: 116 mm

Dolžina: 114.5 mm

Vmesniki: RS-232, RS-485, konfiguracijski vmesnik

Maks. temperatura okolice: +70 °C

Min. temperatura okolice: -40 °C

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209883 Phoenix Contact 2702863 RAD-2400-IFS-JP brezžični modul za PLC-krmilnik

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209883 Phoenix Contact 2702863 RAD-2400-IFS-JP brezžični modul za PLC-krmilnik

Opis

Brezstični frekvenčni pas 2,4 GHz. Več kilometrov dosega zahvaljujoč nastavljivi hitrosti prenosa radijskega vmesnika. Hitro in enostavno zagon brez programiranja. Visoka zanesljivost zahvaljujoč tehnologiji Trusted Wireless 2.0 (šifriranje AES, frekvenčni skoki in upravljanje sobivanja). Mrežna omrežja do 250 udeležencev. Vgrajen vmesnik RS-232 / RS-485. Modularno razširljiv z do 32 V / I razširitvenimi moduli. Razširjeno temperaturno območje -40 ° C ... +70 ° C.

Besedilo je strojno prevedeno.
