Name: Phoenix Contact 2702875 ILB BT ADIO MUX I/O modul
Brand: Phoenix Contact
SKU: 2136547
Availability: BackOrder

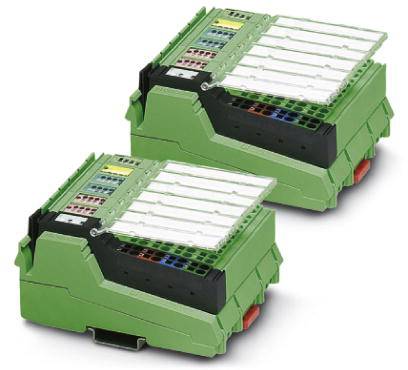

Dva zelena elektronska naprava z modularnimi komponentami in priključki. Napravi sta zložljivi in imata barvne reže.

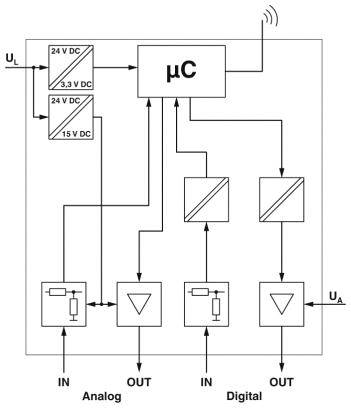

'Shematski diagram napetostne nadzorne vezave z mikrokrmilnikom (µC), analognimi in digitalnimi vhodi in izhodi, napetostnim regulatorjem od 24V do 3,3V in 15V.'

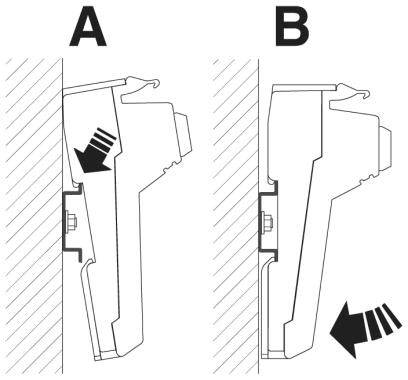

Diagram prikazuje dve risbi naprav: A z gibom navzdol, B nagnjeno nazaj, pritrjeni na steno.

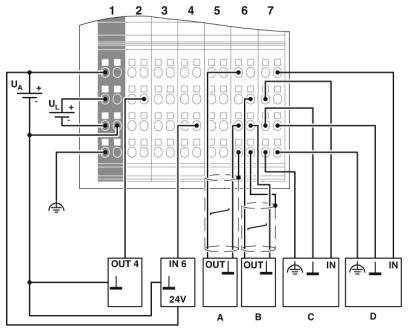

Shematski načrt električne krmilne enote s sedmimi priključnimi točkami (1-7). Prikazane so povezave do štirih modulov (A-D).

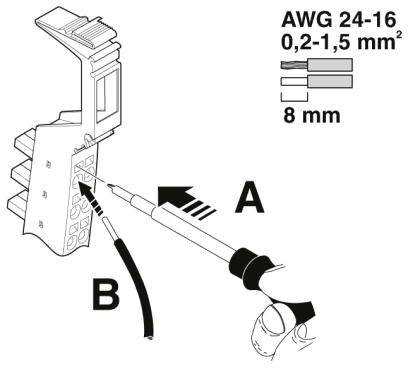

Ilustracija prikazuje dva orodja, A in B, ki delujeta na električnem priključnem bloku. A kaže na pritiskanje, B pa na vstavljanje kabla.

Shematski diagram: Mikrokrmilnik (µC) nadzira analogne in digitalne signalne enote z 24V, 3,3V in 15V DC napetostnimi vhodi, prikazuje tok signalov in povezljivost.

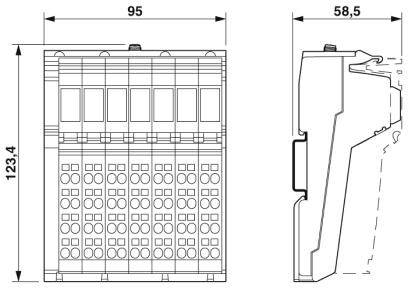

Tehnična risba naprave z merami: širina 95 mm, višina 123,4 mm, globina 58,5 mm. Prikazani čelni in stranski pogled.

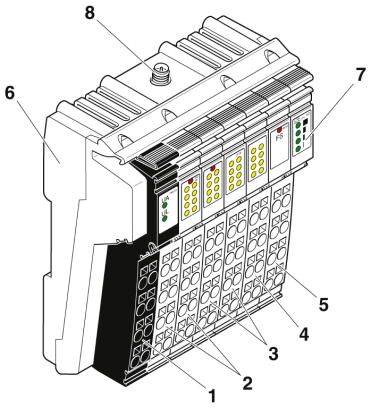

Risba elektronskega modula z več režami. Oštevilčena področja prikazujejo priključke in kontrolne lučke.

1/8

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava tor.,24.11.

Število

kos - zaloga Nemčija

Skupaj (1515,00 € / Kos)

1515,00 €

z DDV

Samo 90,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Temperatura okolice (skladiščenje / transport): -25 ° C - +85 ° C
Zračni tlak (delovanje): 795 hPa - 1080 hPa
Radijski standard: Bluetooth 4.0
Tip modulacije: GFSK (Gaussov frekvenčni premik s tipkami)
Vrsta povezave antena: RSMA (ženska)
Frekvenčno območje: 2,402 GHz - 2,48 GHz
Moč prenosa: 5 dBm
Napajalna napetost: 24 V / DC
Oznaka zaščite: zaščita proti polarnosti, zaščita pred prenapetostjo
Digitalni vhodi Vrsta povezave: vzmetno-kletna povezava
Tehnologija povezave: 1-žica
Število digitalnih vhodov: 16
Nazivna vhodna napetost: 24 V / DC
Število digitalnih izhodov: 16
Digitalni izhodi Vrsta povezave: vzmetno-kletna povezava
Zaščitni tokokrog: zaščita pred kratkim stikom, zaščita pred preobremenitvijo, zaščita pred povratno napetostjo
Nominalna izhodna napetost: 24 V / DC
Žarnice z nazivno obremenitvijo: 12 W.
Število analognih vhodov: 2
Tok vhodnega signala: 0 mA - 20 mA
Vhodni tok vhodnega upora: 50 Ω
Napetost vhodnega signala: 0 V - 10 V
Vhodna napetost vhoda: 130 kΩ
Število analognih izhodov: 2
Ločljivost DAC: 12 bitov
Tok izhodnega signala: 0 mA - 20 mA
Material ohišja: PA 6.6-FR
Vrsta pritrditve: montažna tirnica
Barva: zelena
Neto teža: 630 g

Vrsta: ILB BT ADIO MUX

Vrsta izdelka: I/O modul

Poraba toka: 60 mA

Proizv. št. delov: 2702875

Mere: (D x Š x V) 57 x 95 x 123.4 mm

Izhodi: 8 A

Vhodi: 2.3 mA

Širina: 95 mm

Višina: 123.4 mm

Dolžina: 57 mm

Vmesniki: Bluetooth 4.0

Maks. temperatura okolice: +60 °C

Min. temperatura okolice: -25 °C

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2136547 Phoenix Contact 2702875 ILB BT ADIO MUX I/O modul

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2136547 Phoenix Contact 2702875 ILB BT ADIO MUX I/O modul

Opis

Domet 50 m ... 100 m v industrijskih halah z vsesmernimi antenami in do 400 m na prostem s smernimi antenami. Hitra vzpostavitev povezave in prenos signala.

Besedilo je strojno prevedeno.

Namigi

Bluetooth® je registrirana blagovna znamka Bluetooth SIG, Inc.<br>

Opis

Domet 50 m ... 100 m v industrijskih halah z vsesmernimi antenami in do 400 m na prostem s smernimi antenami. Hitra vzpostavitev povezave in prenos signala.
