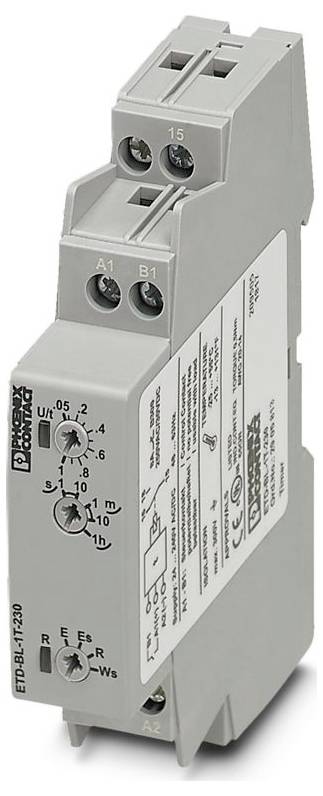

Slika je simbolična
Phoenix Contact 2905813 ETD-BL-1T-230 časovni rele večfunkcijski 1 kos 1 menjalo
Vrsta izdelka
časovni rele
Izvedba
večfunkcijski
Min. obratovalna napetost
24 V DC/AC
Maks. obratovalna napetost
240 V DC/AC
Kontakt
1 menjalo
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (81,99 € / Kos)
81,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta povezave: Vijačna povezava
- Navor privijanja: 1 Nm ... 1 Nm
- Presek fleksibilnega vodnika: 0,5 mm² ... 2,5 mm²
- Presek togega vodnika: 0,5 mm² ... 2,5 mm²
- Presek vodnika AWG: 20 ... 14
- širina 17,5 mm
- Višina 89,5 mm
- Globina: 65,5 mm
- Barva: siva (RAL 7042)
- Razred vnetljivosti po UL 94: V0
- Okoljski pogoji: Okoljski pogoji
- Temperatura okolice (delovanje): -25 °C ... maks. 55 ℃
- Temperatura okolice (skladiščenje/transport): -25 °C ... 70 °C
- Standardi/predpisi: EN 50178
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Dovoljena vlažnost (delovanje): 15% ... 85 %
- Nazivna frekvenca: 48 Hz ... 63 Hz
- Oznaka priključka: Potencialno napetost, priključki A1-B1
- Dolžina odstranjevanja izolacije: 8 mm
- Položaj namestitve: poljuben
- Certifikat: UL 508 Listed
- UL, ZDA / Kanada: UL, ZDA / Kanada
- Način delovanja: 100 % ED
- CE: CE
- Certifikat: skladen z UKCA
- Vhodna napetost: 24 V AC/DC ... 240 V AC/DC -15% ... +10 %
- Nazivna poraba energije: 4 VA
- Funkcija: E: Zakasnitev vklopa; Rs: Zakasnitev izklopa s krmilnim kontaktom; Es: Zakasnitev vklopa s krmilnim kontaktom; Ws: Zakasnitev vklopa s krmilnim kontaktom
- Navodila za montažo: na standardno letev NS 35 v skladu z EN 60715
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
- Direktiva o nizki napetosti: Skladnost z direktivo o nizki napetosti
- Interferenčno sevanje: Interferenčno sevanje
- Odpornost: EN 61000-6-2
- Največja preklopna napetost: 250 V AC (v skladu z IEC 60664-1)
- Indikator stanja: zelena LED (NAPAJANJE); rumena LED (rele aktiven)
- Izolacija: Osnovna izolacija
- Konfiguracija kontaktov: 1 brezpotencialni preklopni kontakt
- UKCA: UKCA
- Preklapljanje: Preklapljanje
- Mehanska življenjska doba: 15 x 10⁶ preklopnih ciklov
- Največja izklopna zmogljivost (uporna obremenitev): 1250 VA (5 A / 250 V AC)
- Električna življenjska doba: 1 x 10⁵ preklopnih ciklov
- Izhodna varovalka: 5 A (hitrodelujoča)
- Čas ponovnega zagona: 100 ms
- Osnovna natančnost: ± 1 % (od vrednosti celotnega merila)
- Ponovljivost: ≤ 0,5 % ± 5 ms
- Območje nastavitve časa: 50 ms ... 1 h (5 končnih časovnih obdobij)
- Natančnost nastavitve: ≤ 5 % (od polne vrednosti skale)
- Davki: Davki
- Dolžina krmilnega impulza: ≥ 50 ms (enosmerni tok); ≥ 100 ms (izmenični tok)
- Preskusna napetost navitja releja/kontakta releja: 4 kV
- Tipični temperaturni koeficient: ≤ 0,01 %/K
- Stopnja zaščite (ohišje): IP40 (ohišje)
- Stopnja zaščite (priključki): IP20 (priključki)
- Vrsta izdelka
časovni rele
- Vrsta
ETD-BL-1T-230
- Izvedba
večfunkcijski
- Priključek
vijačni
- Min. obratovalna napetost
24 V DC/AC
- Maks. obratovalna napetost
240 V DC/AC
- Obratovalna napetost
24 - 240 V DC/AC
- Kontakt
1 menjalo
- Širina
17.5 mm
- Višina
89.5 mm
- Globina
65.5 mm
- Mere
(Š x V x G) 17.5 x 89.5 x 65.5 mm
- Vsebina
1 kos
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3579836 Phoenix Contact 2905813 ETD-BL-1T-230 časovni rele večfunkcijski 1 kos 1 menjalo
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3579836 Phoenix Contact 2905813 ETD-BL-1T-230 časovni rele večfunkcijski 1 kos 1 menjalo
Opis
Kompaktni večfunkcijski časovni rele s 4 funkcijami in nastavljivim časovnim območjem (50 ms - 1 h), z vijačnimi sponkami, 1 preklopnim kontaktom
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
