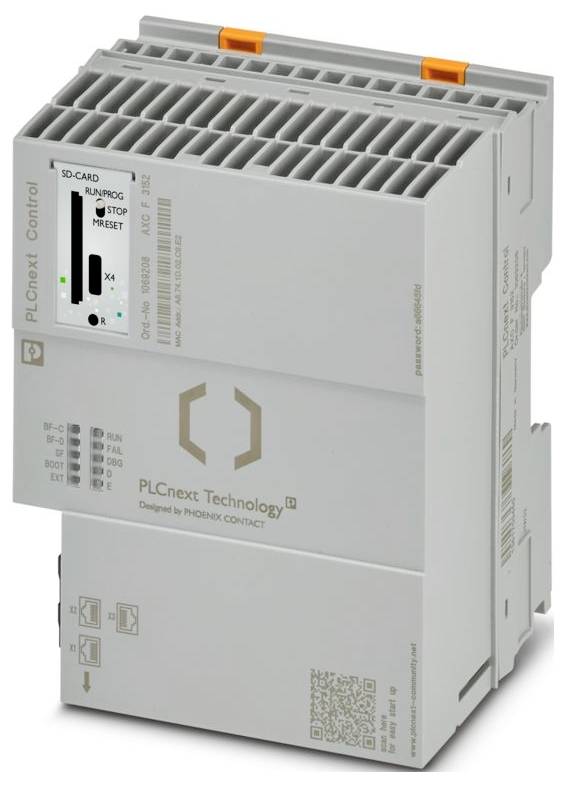

Slika je simbolična
Phoenix Contact AXC F 3152 1069208 krmilnik 24 V/DC, 5 V/DC
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (2655,00 € / Kos)
2655,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: PLCnext Control
- Zasnova: modularna
- Vrsta povezave: USB tipa C
- Presek fleksibilnega vodnika: 0,2 mm² ... 1,5 mm²
- Presek togega vodnika: 0,2 mm² ... 1,5 mm²
- Presek vodnika AWG: 24 ... 16
- Širina: 100 mm
- Višina 126,93 mm
- Globina: 75 mm
- Okoljski pogoji: Okoljski pogoji
- Stopnja zaščite: IP20 (specifikacija proizvajalca, ni ocenjeno s strani UL)
- Temperatura okolice (delovanje): -25 °C ... 60 °C do 2000 m nadmorske višine (upoštevajte zmanjšanje nazivne moči); -25 °C ... 55 °C do 3000 m nadmorske višine (upoštevajte zmanjšanje nazivne moči); 55 °C (pri največ 1 A na UBus); 55 °C ... 60 °C (samo v povezavi z dopolnjevalnim modulom Axioline F AXL F PWR 1H (št. artikla 2688297)); -40 °C ... 70 °C (podaljšano, glejte poglavje »Uspešno preizkušeno: Uporaba v ekstremnih okoljskih pogojih« v uporabniškem priročniku)
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: II
- Stopnja onesnaženosti: 2
- Dovoljena vlažnost (delovanje): 5% ... 95 % (v skladu z DIN EN 61131-2)
- Udar (delovni): 30 g (v skladu z EN 60068-2-27/IEC 60068-2-27)
- Vibracije (med delovanjem): 5 g (v skladu z EN 60068-2-6/IEC 60068-2-6)
- Dolžina odstranjevanja izolacije: 8 mm
- ATEX: ATEX
- IECEx: IECEx
- Hitrost prenosa: 10/100/1000 Mbps
- Identifikacija: cULus
- UL, ZDA / Kanada: UL, ZDA / Kanada
- Največja izguba moči pri nominalnih pogojih: 10 W (10 W = 15 W - 5 W)
- Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
- Število vmesnikov: 3
- Zračni tlak (delovni): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
- Ethernet: Ethernet
- Sistem vodila: USB
- Največja dolžina prenosa: 100 m
- Območje napajalne napetosti: 19,2 V DC ... 30 V DC (vključno z vsemi tolerancami, vključno z valovitostjo (± 5 %))
- Potrdilo: E238705
- Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (v skladu z DIN EN 61131-2)
- Opomba glede uporabe: Samo za industrijsko uporabo
- Poraba toka: maks. 650 mA (z 1 A na UBus za V/I in UL = 24 V)
- Funkcija: Funkcija
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti 2014/30/EU
- Zaščitno vezje: Zaščita pred prenapetostjo | elektronska; Zaščita pred obratno polarnostjo | elektronska
- Podprti protokoli: HTTP; HTTPS; PROFINET; INTERBUS; Modbus/TCP (prek ustrezne knjižnice); Modbus/RTU (prek ustrezne knjižnice); Ethernet/IP (adapter); CANopen® (prek ustrezne knjižnice); DALI (prek ustrezne knjižnice); DALI-2 (prek ustrezne aplikacije); HART (prek ustrezne knjižnice); IO-Link® (prek ustrezne knjižnice); PROFIBUS; MQTT (prek ustrezne aplikacije); OPC UA® strežnik; OPC UA® odjemalec (potrebna je licenca); DHCP (prek ustrezne knjižnice); SFTP; SMTP (prek ustrezne knjižnice); SNTP (prek ustrezne knjižnice); SNMP (prek ustrezne knjižnice); DNS (prek ustrezne knjižnice); DNP3 (prek ustrezne knjižnice); IEC 60870-5-1 (prek ustrezne knjižnice); IEC 60870-5-104 (prek ustrezne knjižnice); IPsec; syslog
- Fizika prenosa: Ethernet v zasukanem paru RJ45
- Barva (ohišje): siva (RAL 7042)
- Zračni tlak (skladiščenje/transport): 58 kPa ... 106 kPa (do 4500 m nadmorske višine)
- Opomba glede vrste povezave: Samo vmesnik naprave
- Število procesnih podatkov: maks. 1482 bajtov (na postajo (vsota vhodnih in izhodnih podatkov)); maks. 1024 bajtov (lokalno vodilo Axioline F (vhod)); maks. 1024 bajtov (lokalno vodilo Axioline F (izhod))
- ID naprave: 0158hex
- ID prodajalca: 00B0hex
- Posebne lastnosti: Razvojni postopek je certificiran v skladu z IEC 62443-4-1; izdelek je certificiran v skladu z IEC 62443-4-2. Za pogoje certificiranja glejte uporabniško dokumentacijo.
- Funkcionalnost: Funkcionalnost
- Poraba energije: tipično 15 W (z 1 A na UBus za V/I)
- Opomba glede dimenzij: Globina velja pri uporabi montažne letve TH 35-7,5 (v skladu z EN 60715).
- Napajalna napetost: 5 V DC (prek modula vtičnice vodila)
- Funkcija naprave: krmilnik PROFINET, naprava PROFINET
- PROFINET: PROFINET
- Razred skladnosti: B
- UL Ex, ZDA / Kanada: UL Ex, ZDA / Kanada
- Ura realnega časa: da
- Število podprtih udeležencev: največ 128 (na krmilniku PROFINET)
- Sistemske zahteve: Sistemske zahteve
- Podprti programski jeziki: Zaporedni funkcijski diagram (AS/SFC); Lestvični diagram (LD); Diagram funkcijskih blokov (FBD); Strukturirano besedilo (ST); C++; C#; Java; Python®; Simulink®
- Spletni strežnik: da
- Število povezljivih udeležencev lokalnega avtobusa: največ 63 (upoštevati je treba porabo energije)
- Lokalni avtobus Axioline F: Lokalni avtobus Axioline F
- Potencialno: Napajanje lokalnega vodila Axioline F (UBus): Potencialno: Napajanje lokalnega vodila Axioline F (UBus)
- Axioline F-priključek: Axioline F-priključek
- Izvajalni sistem IEC 61131: Izvajalni sistem IEC 61131
- Programski pomnilnik: 12 MB
- Shranjevanje podatkov: 32 MB
- Shranjevanje podatkov: 1 MB
- RAM: 2048 MB
- Inženirska orodja: PLCnext Engineer; Eclipse®; Visual Studio®; MATLAB®/Simulink®
- Varnostna funkcija: ne
- Skladnost z EMC: Preizkus imunosti v skladu z EN IEC 61000-6-2 Elektrostatična razelektritev (ESD) IEC 61000-4-2 Kriterij B, ±6 kV kontaktna razelektritev, ±8 kV zračna razelektritev; Preizkus imunosti v skladu z EN IEC 61000-6-2 Elektromagnetna polja IEC 61000-4-3 Kriterij A, jakost polja: 10 V/m; Preizkus imunosti v skladu z EN IEC 61000-6-2 Hitri prehodni pojavi (sunki) IEC 61000-4-4 Kriterij B, ±2 kV; Preizkus imunosti v skladu z EN IEC 61000-6-2 Prehodna prenapetost (surge) IEC 61000-4-5 Kriterij B, enosmerni napajalni vodi: ±0,5 kV/±1,0 kV (simetrično/neuravnoteženo), oklop kabla fieldbus: ±1,0 kV; Preizkus imunosti v skladu z EN IEC 61000-6-2 Prevajane motnje IEC 61000-4-6 Kriterij A, preskusna napetost 10 V; Preizkus emisij v skladu z EN IEC 61000-6-3 Razred B
- Zaslon: Zaslon
- Modul zaupanja vredne platforme: TPM 1.2 (do različice strojne opreme 03); TPM 2.0 (od različice strojne opreme 04)
- Hitrost posodabljanja: min. 1 ms (32 udeležencev); min. 2 ms (64 udeležencev); min. 4 ms (128 udeležencev)
- Podprte funkcionalnosti: krmilnik FSU PROFINET
- Vmesnik aplikacije: OPC UA®
- Napajanje: 1 A
- Storitev: Storitev
- Potenciali: Vhod logične napetosti UL (iz UL se generira napajanje lokalnega vodila Axioline F UBus): Potenciali: Vhod logične napetosti UL (iz UL se generira napajanje lokalnega vodila Axioline F UBus)
- Diagnostični prikaz: ne
- Funkcija redundance: da
- Industrijska kibernetska varnost: da
- Flash pomnilnik: 1 GB (notranji flash pomnilnik); SD kartica podjetja Phoenix Contact (zunanji flash pomnilnik, glejte dodatno opremo)
- Opomba o funkciji redundance: redundanca sistema, usmerjena v aplikacije
- Opis ure realnega časa: 0,7 s/dan = 8 ppm pri 25 °C
- Platforma interneta stvari: PROFICLOUD
- Podprto računalništvo v oblaku: da
- Širina procesnih podatkov: 64 bajtov ... 512 bajtov (naprava PROFINET)
- Zmogljivost interneta stvari: PROFICLOUD Zmogljivost interneta stvari: PROFICLOUD: Zmogljivost interneta stvari: PROFICLOUD Zmogljivost interneta stvari: PROFICLOUD
- Axioline: Axioline
- Opomba o varnostni funkciji: Funkcionalna varnost je mogoča z levo poravnanimi razširitvenimi moduli AXC F XT SPLC 1000 ali AXC F XT SPLC 3000.
- Vrsta izdelka
krmilnik
- Vmesniki
USB-C
RJ45
- Delovna napetost
24 V/DC
5 V/DC
- Višina
126.93 mm
- Dolžina
75 mm
- Širina
100 mm
IP20
- Mere
(D x Š x V) 75 x 100 x 126.93 mm
- Priključitev
Push-in priključek
- Prikaz
ne
- Proizv. št. delov
1069208
- Vrsta
AXC F 3152
- Izvedba
modularno
- Programski pomnilnik
12 MB
- Način montaže (podrobnosti)
montaža nosilne letve
- Ura realnega časa
da
- Maks. temperatura okolice
70 °C
- Min. temperatura okolice
-40 °C
- Globina
74.750074 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3562652 Phoenix Contact AXC F 3152 1069208 krmilnik 24 V/DC, 5 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3562652 Phoenix Contact AXC F 3152 1069208 krmilnik 24 V/DC, 5 V/DC
Opis
PLCnext Control za neposredno krmiljenje Axioline FI/O. S tremi neodvisnimi ethernetnimi vmesniki. Komplet z vtičem in modulom vtičnice vodila.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
