Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O modul 5 V/DC

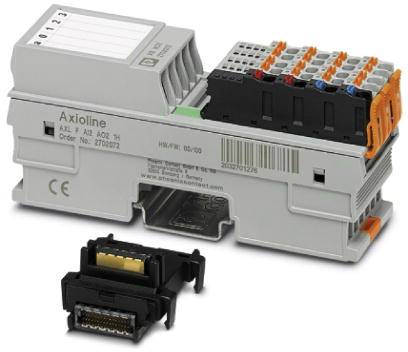

'Vtični modul z več priključki in elektronskimi komponentami poleg dodatnega vtičnega para. Primeren za avtomatizacijske sisteme.'

Slika je simbolična

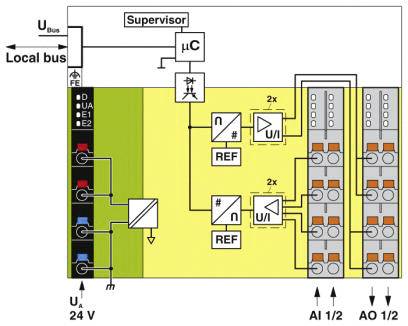

'Shematski prikaz sistema napajanja z lokalnimi vodnimi povezavami, mikrokrmilniškim nadzorom in različnimi vmesnimi komponentami za spremljanje in upravljanje električnih signalov.'

Industrijski modul z oznakami 'a0, 1, 2, 3', serijska številka '1035429'. Ponuja več elektrskih priključkov za krmilne sisteme.

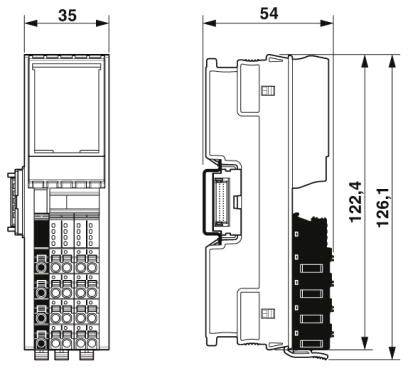

Tehnična risba električnega modula z dimenzijami 35 mm širine in 54 mm globine. Višina variira med 122,4 mm in 126,1 mm.

Diagram električnega vezja: Zgoraj 'Nadzornik' in μC; levo vhodna napetost 24 V; desno krmilni elementi AI 1/2, AO 1/2.

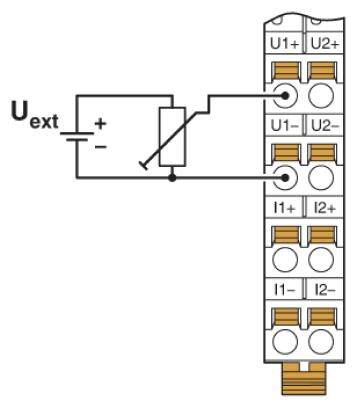

Diagram prikazuje električno vezje z vgrajenim upornikom, povezanim s sponkami U1+, U1-, U2+, U2-, I1+, I1-, I2+, I2-.

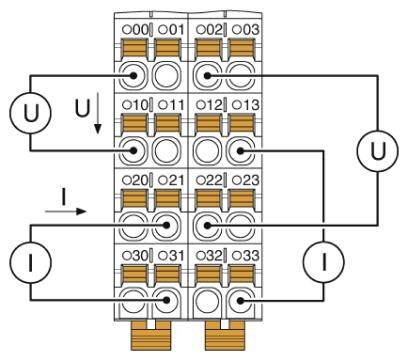

Diagram električnega razdelilnika z oznakami 'U' in 'I' za napetost in tok. Prikazuje notranje povezave priključkov 001 do 032.

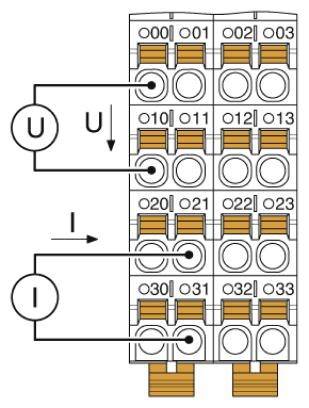

Shema priključnega načrta z napetostjo in tokom. Zgornja vrsta za napetost ('U'), spodnja vrsta za tok ('I'). Oštevilčeni priključki.

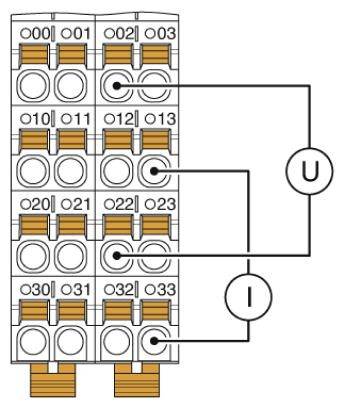

'Električna shema s terminalnimi oznakami od 001 do 033 in povezavami, označenimi kot U in I.'

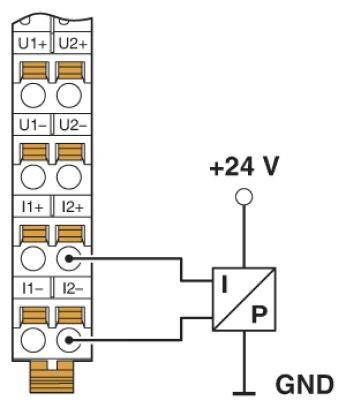

Električna shema priključka: prikazuje priključno letev s priključki U1+, U1-, U2+, U2-, I1+, I1-, I2+, I2-, 24V in GND.

1/10

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon, 5.10.

Število

kos - zaloga Nemčija

Skupaj (485,00 € / Kos)

485,00 €

z DDV

Samo 29,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Opis vhoda: diferenčni vhodi, napetost ali tok, ki se lahko izberejo posebej
Število vhodov: 2
Zaščitni tokokrog: elektronska napetostna zaščita (35 V, 0,5 s)
Barva: prometno siva A RAL 7042
Neto teža: 197 g
Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
Število izhodov: 2
Namestitveni položaj: poljuben (brez zmanjšanja temperature)
Dolžina traku: 8 mm
Prerez prevodnika togo min: 0,2 mm²
Prerez preseka prevodnika tok največ: 1,5 mm²
Najmanjši prečni prerez vodnika: 0,2 mm²
Največji presek prevodnika prilagodljiv: 1,5 mm²
Presek prevodnika AWG min: 24
Presek prevodnika AWG max: 16
Hitrost prenosa: 100 Mbit / s
Poraba energije: tip 0,6 W
A / D pretvornik ločljivosti: 16 bit
Ločljivost pretvornika D / A: 16 bit

Vrsta izdelka: I/O modul

Vrsta: AXL F AI2 AO2 XC 1H

Min. obratovalna napetost: 19.2 V/DC

Obratovalna napetost: 19.2 - 30 V/DC

Maks. obratovalna napetost: 30 V/DC

Delovna napetost: 5 V/DC

Višina: 126.1 mm

Dolžina: 54 mm

Širina: 35 mm

: IP20

Mere: (D x Š x V) 54 x 35 x 126.1 mm

Priključna tehnika: 2 vodnika

Priključitev: Push-in priključek

Maks. poraba toka: 120 mA

Proizv. št. delov: 1035429

Način montaže (podrobnosti): Nosilna letev

Maks. temperatura okolice: +60 °C

Min. temperatura okolice: -25 °C

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2137548 Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O modul 5 V/DC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2137548 Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O modul 5 V/DC

Opis

Axioline F XC, analogni vhodno / izhodni modul, analogni vhodi: 2, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, metoda povezave: 2-žilni, analogni izhodi: 2, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, tehnologija povezave: 2-žilni, hitrost prenosa v lokalnem vodilu: 100 Mbit / s, različica ekstremnih pogojev, zaščitni razred: IP20, vključno z osnovnim modulom vodila in vtiči Axioline F

Besedilo je strojno prevedeno.
