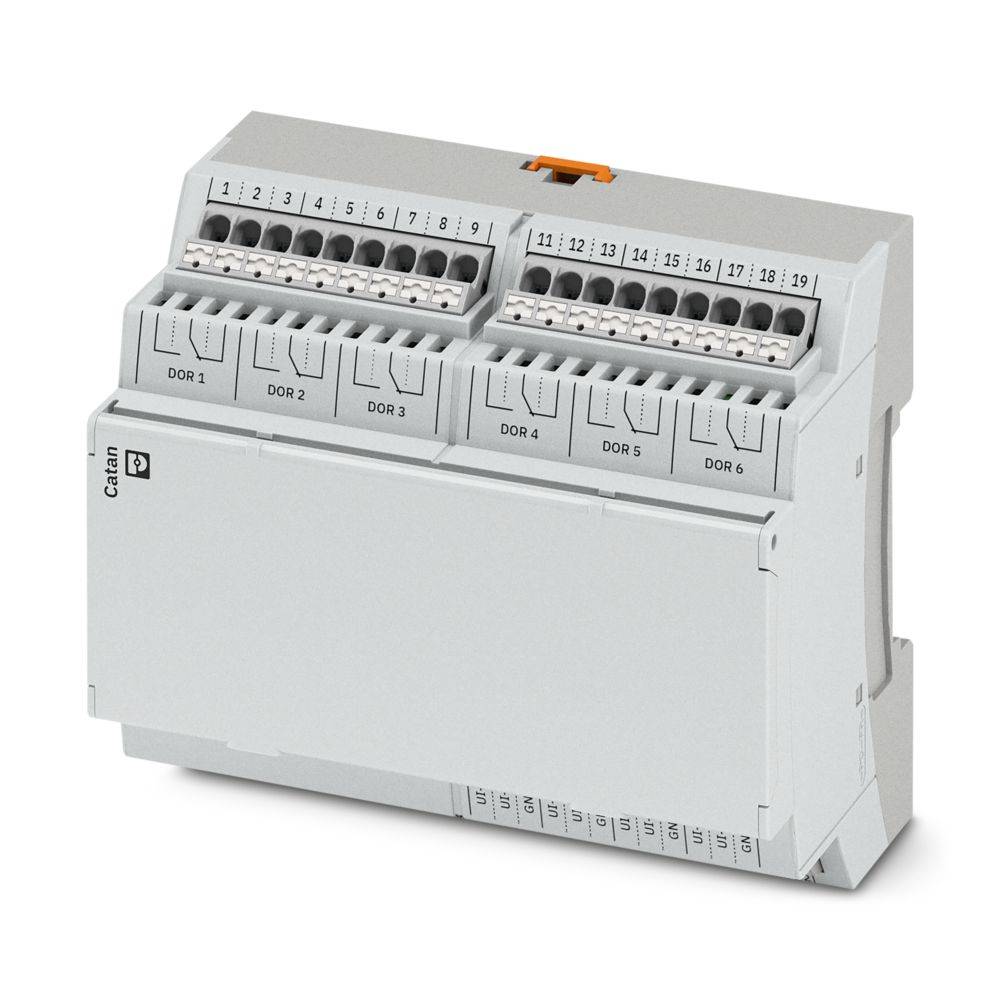

Phoenix Contact CATAN DOR6 UI8 1371364 Relejni modul 24 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (525,00 € / Kos)
525,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Tehnične specifikacije
- Družina izdelkov: Catan
- Vrsta povezave: USB 2.0 Full speed, vtičnica tipa C
- Presek fleksibilnega vodnika: 0,5 mm² ... 1,5 mm²
- Presek togega vodnika: 0,2 mm² ... 1,5 mm² (priključek vodnika z odprtim priključkom); 0,34 mm² ... 1,5 mm² (vtični priključek)
- Presek vodnika AWG: 24 ... 16
- širina 89,7 mm
- Višina: 68 mm
- Modularna enota: 6 TE (ohišje za montažno letev v skladu z DIN 43871)
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -5 °C ... 50 °C (do 3000 m nadmorske višine)
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Vrsta montaže: montaža na DIN-letev (v skladu z DIN EN 60715)
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: II (IEC 60664-1, EN 60664-1)
- Stopnja onesnaženosti: 2 (IEC 60664-1, EN 60664-1)
- Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
- Oznaka priključka: Priključki 1 ... 19 (Štafeta)
- Dolžina odstranjevanja izolacije: 10 mm
- Položaj namestitve: vodoraven
- Dolžina: 107,6 mm
- Hitrost prenosa: največ 12 Mbit/s
- Presek fleksibilnega vodnika s tulko in plastičnim tulcem: 0,25 mm² ... 1,5 mm²
- Presek fleksibilnega vodnika z žično tulko brez plastične tulke: 0,25 mm² ... 1,5 mm²
- Število vmesnikov: 1
- Zračni tlak (delovni): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
- Lokacija uporabe: Uporaba v zaprtih prostorih
- Dolžina prenosa: največ 350 m (med dvema udeležencema)
- Območje napajalne napetosti: 19,2 V DC ... 30 V DC (vključno z vsemi tolerancami, vključno z valovitostjo)
- Priključna tehnologija: Priključna tehnologija
- Nazivni presek: 1,5 mm²
- Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (brez kondenzacije)
- Opomba glede uporabe: Samo za industrijsko uporabo
- Poraba toka: maks. 250 mA; 100 mA (brez zunanje obremenitve); 150 mA (z zaslonom)
- Zaščitno vezje: Zaščita pred prenapetostjo
- Preklopna napetost: maks. 250 V
- Oznaka: Oskrba
- Zračni tlak (skladiščenje/transport): 58 kPa ... 106 kPa (do 4500 m nadmorske višine)
- Opomba glede vrste povezave: Enoparni Ethernet (SPE) 10BASE-T1L, zaščiten
- Vhodni tok: 2 mA
- Vhodna frekvenca: maks. 20 Hz (signal je odbojen)
- Največji neprekinjeni tok: 16 A (ohmska obremenitev)
- Mehanska življenjska doba: 106 preklopnih ciklov
- Število izhodov: 6 (preklopna stikala)
- Preklopna zmogljivost: maks. 4000 VA
- Oznaka vhoda: Vhodi merilnika
- Vhodni signalni tok: 0 mA ... 20 mA; 4 mA ... 20 mA
- Opis vhoda: Odprt/zaprt kontakt
- Vhodna napetost signala: 0 V ... 10 V
- Vhodna napetost signala "0": -3 V DC ... 5 V DC (Odprt vhod vedno zagotavlja signal 0.)
- Vhodna napetost signala "1": 11 V DC ... 30 V/DC
- Napajalna napetost: 24 V enosmerne napetosti
- Vhodna upornost napetosti:> 5 MΩ
- Ločljivost (tok): 0,01 mA
- Ločljivost (napetost): 1 mV
- Nazivna vhodna napetost UIN: 24 V DC
- Ločitev/izolacija potencialov napetostnih območij: Ločitev/izolacija potencialov napetostnih območij
- Mesto namestitve: Podružnična razdelilna omara; stikalna omarica
- Dobava:: Dobava:
- Relativna toleranca: največ 1 % (za upornike)> 200 Ω)
- Absolutna toleranca: maks. 0,5 K (maks. dolžina kabla 30 m)
- Ločljivost: 1 impulz
- Dimenzije brez pritrjenega zaslona: Dimenzije brez pritrjenega zaslona
- Dimenzije s pritrjenim zaslonom: Dimenzije s pritrjenim zaslonom
- Razširitveno vodilo (povezovalno vodilo): Razširitveno vodilo (povezovalno vodilo)
- Priključek za nadzorno ploščo Catan: Priključek za nadzorno ploščo Catan
- Analogni: Univerzalni vhod: Analogni: Univerzalni vhod
- Absolutna toleranca (mA): maks. 0,05 mA (Meritev zahteva zunanji vzporedni upor 68 Ω.)
- Toleranca, absolutna (V): maks. 3 mV
- Uporabna vrsta senzorja (RTD): Ni 1000; LG-Ni 1000
- Temperaturno območje: -30 °C ... 150 °C (NTC 10k); -15 °C ... 150 °C (NTC 20k)
- Temperaturna ločljivost: 0,1 K
- Ustrezen tip senzorja (TC): NTC 10k; NTC 20k; NTC 10k Pre
- Območje upora: 0 Ω ... 180 kΩ
- Ločljivost (upor): 0,1 Ω
- Digitalni: Univerzalni vhod: Digitalni: Univerzalni vhod
- Opomba glede vhoda: Kontakt priključite na ozemljitev.
- Območje vhodnega upora:> 15 kΩ
- Števec: Univerzalni vhod: Števec: Univerzalni vhod
- Rele: Rele
- Preskusna napetost: Razširitveno vodilo/logika: 500 V AC, 50 Hz, 1 min
- Preskusna napetost: Logika / Funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
- Preskusna napetost: Relejni kontakt / logika: 4 kV AC, 50 Hz, 1 min
- Preskusna napetost: Relejni kontakt / funkcionalna ozemljitev: 4 kV AC, 50 Hz, 1 min
- Preskusna napetost: Relejni kontakt / Relejni kontakt (odprt kontakt): 1 kV, 50 Hz, 1 min
- Povezave 1 ... 19 (Rele): Priključki 1 ... 19 (Štafeta)
- Povezave 31 ... 62 (Napajanje, povezovalno vodilo, univerzalni vhodi): Priključki 31 ... 62 (Napajanje, povezovalno vodilo, univerzalni vhodi)
- Vrsta izdelka
Relejni modul
- Vrsta
CATAN DOR6 UI8
- Število izhodov maks.
6
- Delovna napetost
24 V/DC
- Višina
60.7 mm
- Dolžina
107.6 mm
- Širina
89.7 mm
IP20
- Mere
(D x Š x V) 107.6 x 89.7 x 60.7 mm
- Priključitev
Push-in priključek
- Maks. poraba toka
250 mA
- Proizv. št. delov
1371364
- Način montaže (podrobnosti)
montaža nosilne letve
- Globina
60.7 mm
107.6 mm
91 mm
60.7 mm
FALSE
0
0
0-0 ms
DC
0
0
0
0
0
1
0
0
FALSE
DC
FALSE
None
Other
FALSE
None
None
TRUE
TRUE
FALSE
FALSE
IP20
0
0
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
None
-3-5 V
FALSE
FALSE
FALSE
FALSE
FALSE
None
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3583224 Phoenix Contact CATAN DOR6 UI8 1371364 Relejni modul 24 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3583224 Phoenix Contact CATAN DOR6 UI8 1371364 Relejni modul 24 V/DC
Opis
Catan, analogni tokovni vhodi: 0 mA ... 20 mA, 4 mA ... 20 mA, Analogni temperaturni vhodi: , Analogni temperaturni vhodi: , Zaščitni razred: IP20
