Name: Phoenix Contact AXL F AO4 XC 1H 2702153 I/O modul 5 V/DC
Brand: Phoenix Contact
SKU: 2137416
Availability: BackOrder

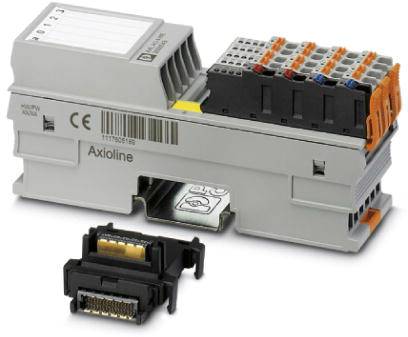

Sivo avtomatizacijsko enoto z vtičnimi priključki in majhno snemljivo enoto spredaj.

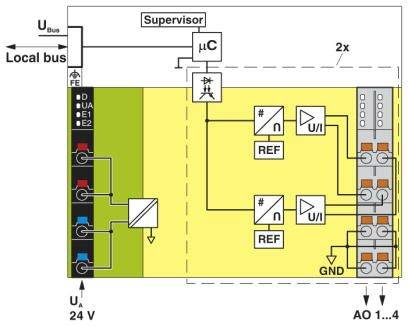

Blokovni diagram vezalne sheme z lokalno vodovno indikacijo. Prikazuje nadzorni sistem, mikrokrmilnik, referenčno vezje ter vhode za tok/napetost.

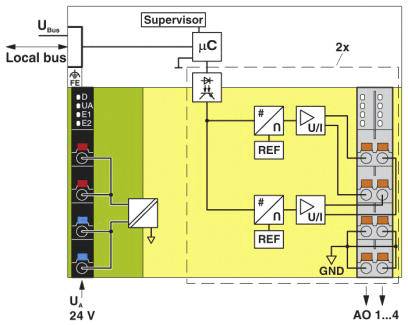

'Shematski prikaz nadzornega modula z vhodi za napetost (U, I) in nadzornimi funkcijami (nadzornik, μC).'

Prikaz digitalnega vhodnega modula z večimi priključki za krmiljenje in povezovanje v električni razdelilni omari.

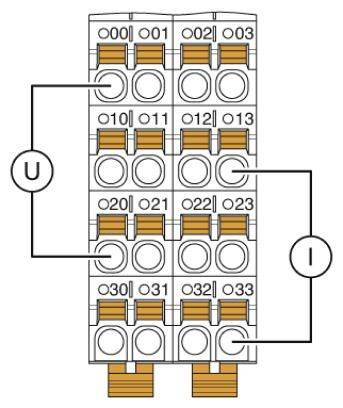

Shema električne priključne sponke. Številke od 00 do 33 označujejo priključne točke. 'U' in 'I' nakazujeta napetost in tok.

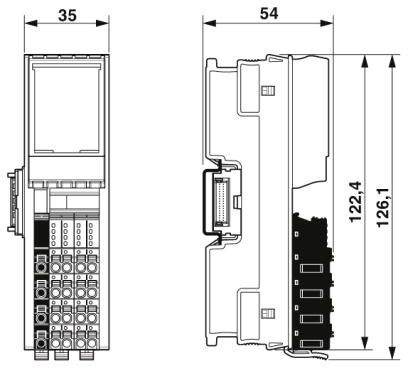

Tehnična risba elektronskega stikala z dvema pogledoma: sprednji pogled prikazuje vhodne priključke, stranski pogled z merami 35 mm širine, 54 mm globine, 122,4 mm višine.

1/6

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,26.11.

Število

kos - zaloga Nemčija

Skupaj (479,00 € / Kos)

479,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zaščitni tokokrog: elektronska napetostna zaščita (35 V, 0,5 s)
Barva: prometno siva A RAL 7042
Neto teža: 199 g
Število izhodov: 4
Namestitveni položaj: poljuben (brez zmanjšanja temperature)
Dolžina traku: 8 mm
Prerez prevodnika togo min: 0,2 mm²
Prerez preseka prevodnika tok največ: 1,5 mm²
Najmanjši prečni prerez vodnika: 0,2 mm²
Največji presek prevodnika prilagodljiv: 1,5 mm²
Presek prevodnika AWG min: 24
Presek prevodnika AWG max: 16
Hitrost prenosa: 100 Mbit / s
Poraba energije: max. 3 W (pri UA)
Ločljivost pretvornika D / A: 16 bit

Vrsta izdelka: I/O modul

Vrsta: AXL F AO4 XC 1H

Število analognih izhodov maks.: 4

Število izhodov maks.: 4

Min. obratovalna napetost: 19.2 V/DC

Obratovalna napetost: 19.2 - 30 V/DC

Maks. obratovalna napetost: 30 V/DC

Delovna napetost: 5 V/DC

Višina: 126.1 mm

Dolžina: 54 mm

Širina: 35 mm

: IP20

Mere: (D x Š x V) 54 x 35 x 126.1 mm

Priključna tehnika: 2 vodnika

Priključitev: Push-in priključek

Maks. poraba toka: 120 mA

Proizv. št. delov: 2702153

Način montaže (podrobnosti): Nosilna letev

Maks. temperatura okolice: +60 °C

Min. temperatura okolice: -25 °C

Napetost logike U: 5 V/DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2137416 Phoenix Contact AXL F AO4 XC 1H 2702153 I/O modul 5 V/DC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2137416 Phoenix Contact AXL F AO4 XC 1H 2702153 I/O modul 5 V/DC

Opis

4 analogni izhodni kanali za neobvezno povezavo napetostnih ali tokovnih signalov. Bipolarni izhodi napetosti, enopolarni tokovni izhodi. Povezava pogonov v dvožični tehnologiji. Območja napetosti: 0 V ... 10 V, ± 10 V, 0 V ... 5 V, ± 5 V. Območja toka: 0 mA ... 20 mA, 4 mA ... 20 mA. Izhodi iz kratkega stika. Brez omejitve na vseh področjih. Kratek čas dviga signala. Vožnja z visokimi obremenitvami. Shranjena tipska plošča naprave. Diagnostični in statusni prikazi. Lahko se uporablja v ekstremnih okoljskih pogojih. Razširjeno temperaturno območje -40 ° C ... + 70 ° C (glejte poglavje "Uspešno preizkušeno: uporaba v ekstremnih okoljskih pogojih" v podatkovnem listu). Delno pobarvane plošče.
