Name: Phoenix Contact AXL F BK PB XC 2702463 spojnica vodila 24 V/DC
Brand: Phoenix Contact
SKU: 2209838
Availability: BackOrder

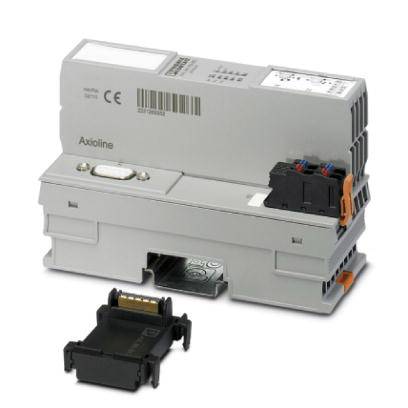

Siva električna naprava z oznako CE in napisom 'Axioline', poleg nje pa majhno črno pokrivalo.

Električni modul podjetja Phoenix Contact s priključki in upravljalnimi elementi, model BX PB XC 2702463; indikatorji delovnega stanja.

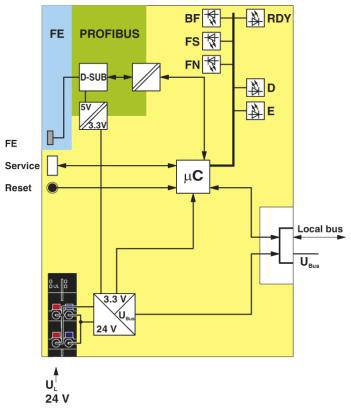

Diagram prikazuje povezavo različnih električnih komponent prek vodila PROFIBUS z mikrokrmilnikom in lokalno krmilno enoto vodila.

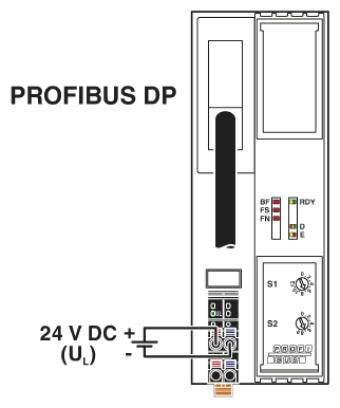

Shema priključkov modula 'PROFIBUS DP': prikazuje 24 V DC ožičenje z "+ -" simboli in diagnostičnimi lučkami za obratovalni status.

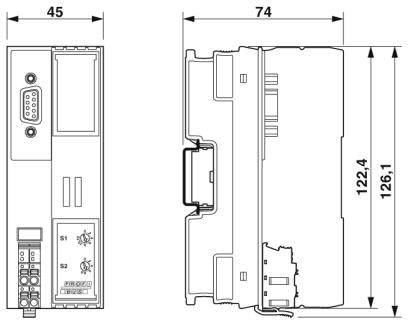

Tehnična risba električnega naprave z merami: širina 45 mm, globina 74 mm, višina 126,1 do 126,4 mm. Levo so vidljivi stikali.

'Shematski prikaz komunikacijskega modula s PROFIBUS-om, lokalnim vodilom, mikrokrmilnikom in napajanjem (3,3 V, 5 V, 24 V).'

1/6

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,26.11.

Število

kos - zaloga Nemčija

Skupaj (495,00 € / Kos)

495,00 €

z DDV

Brezplačna dostava

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zaščitni tokokrog: Prenapetostna napetost, elektronska napetost
Barva: prometno siva A RAL 7042
Neto teža: 175 g
Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
Namestitveni položaj: poljuben (upoštevajte znižanje temperature)
Dolžina traku: 8 mm
Prerez prevodnika togo min: 0,2 mm²
Prerez preseka prevodnika tok največ: 1,5 mm²
Najmanjši prečni prerez vodnika: 0,2 mm²
Največji presek prevodnika prilagodljiv: 1,5 mm²
Presek prevodnika AWG min: 24
Presek prevodnika AWG max: 16
Hitrost prenosa: 9,6 kbit / s ... 12 Mbit / s
Poraba energije: max. 13,7 W (z 2 A obremenitvijo na UBus za V / I)

Vrsta izdelka: spojnica vodila

Vrsta: AXL F BK PB XC

Min. obratovalna napetost: 19.2 V/DC

Obratovalna napetost: 19.2 - 30 V/DC

Maks. obratovalna napetost: 30 V/DC

Delovna napetost: 24 V/DC

Višina: 125.9 mm

Dolžina: 74 mm

Širina: 45 mm

: IP20

Mere: (D x Š x V) 74 x 45 x 125.9 mm

Priključna tehnika: D-SUB-9 konektor

Priključitev: Push-in priključek

Maks. poraba toka: 567 mA

Proizv. št. delov: 2702463

Način montaže (podrobnosti): Nosilna letev

Maks. temperatura okolice: +60 °C

Min. temperatura okolice: -25 °C

Napetost logike U: 24 V/DC

UKCA: da
