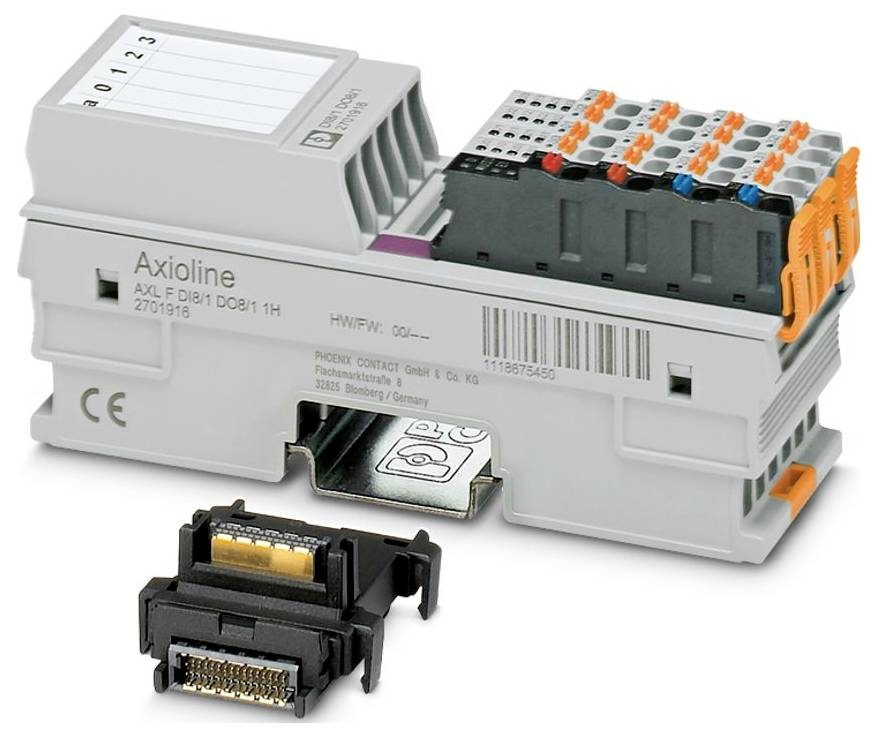

Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Digitalni modul 24 V/DC, 5 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (269,00 € / Kos)
269,00 €
z DDV
Tehnične specifikacije
- Družina izdelkov: Axioline F
- Zasnova: blokovno modularna
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,2 mm² ... 1,5 mm²
- Presek togega vodnika: 0,2 mm² ... 1,5 mm²
- Presek vodnika AWG: 24 ... 16
- Širina: 35 mm
- Višina 126,1 mm
- Globina: 54 mm
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... 60 °C (standardno, UL-odobrene aplikacije, uporaba v nevarnih območjih cone 2); -40 °C ... 70 °C (Podaljšano, glejte poglavje »Uspešno preizkušeno: Uporaba v ekstremnih okoljskih pogojih« v podatkovnem listu.)
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: II (IEC 60664-1, EN 60664-1)
- Stopnja onesnaženosti: 2 (IEC 60664-1, EN 60664-1)
- Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
- Oznaka konektorja: Axioline F-konektor
- Dolžina odstranjevanja izolacije: 8 mm
- Položaj namestitve: poljuben (brez temperaturnega znižanja)
- ATEX: ATEX
- IECEx: IECEx
- Hitrost prenosa: 100 Mbps
- Označevanje: Razred I, cona 2, AEx ec IIC T4; Razred I, oddelek 2, skupine A, B, C, D, T4; Ex ec IIC T4 Gc X
- UL, ZDA / Kanada: UL, ZDA / Kanada
- Največja izguba moči pri nominalnih pogojih: 2,4 W
- Trajanje testiranja: 21 dni
- Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
- Izhodna napetost: 24 V enosmernega toka
- Število vmesnikov: 2
- Zračni tlak (delovni): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
- Obseg dobave: vključno z modulom vodilne baze in Axioline F-konektorji
- Območje napajalne napetosti: 19,2 V DC ... 30 V DC (vključno z vsemi tolerancami, vključno z valovitostjo)
- Potrdilo: , 2021122309114456
- Priključna tehnologija: Priključna tehnologija
- Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (brez kondenzacije)
- Opomba glede uporabe: Samo za industrijsko uporabo
- Poraba toka: največ 4 A (potrebna je zunanja varovalka)
- Nazivna izhodna napetost: 24 V DC
- Priključek vodnika: Priključek vodnika
- Temperatura: 25 °C ±1 K
- Zaščitno vezje: Prenapetostna zaščita | elektronska (35 V, 0,5 s); Zaščita pred obratno polarnostjo | vzporedna dioda | z zunanjo varovalko 5 A (samo za zagon)
- UKEX: UKEX
- Zračni tlak (skladiščenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
- Opomba glede vrste priključitve: Informacije o prerezih vodnikov najdete v uporabniškem priročniku "Axioline F: Sistem in namestitev".
- Omejitev uporabe: Omejitev uporabe
- Opomba o EMC: EMC: Izdelek razreda A, glejte izjavo proizvajalca v območju za prenose
- Posebne lastnosti: Različica za ekstremne pogoje
- CCC / Kitajska Ex: CCC / Kitajska Ex
- Število izhodov: 8
- Oznaka vhoda: Digitalni vhodi
- Oznaka izhoda: Digitalni izhodi
- Opis dovoda: EN 61131-2 tip 1 in 3
- Število vhodov: 8
- Opomba glede dimenzij: Globina velja pri uporabi montažne letve TH 35-7,5 (v skladu z EN 60715).
- Digitalno:: Digitalno:
- Vhodna napetost signala "0": -3 V DC ... 5 V DC
- Vhodna napetost signala "1": 11 V DC ... 30 V/DC
- Čas vhodnega filtra: 3000 µs (privzeto); 1000 µs;< 100 µs
- Napajalna napetost: 24 V enosmerne napetosti
- Izhodna napetost v izklopljenem stanju: maks. 1 V
- UL Ex, ZDA / Kanada: UL Ex, ZDA / Kanada
- Induktivna mejna napetost izklopa: -25,8 V ... -15 V
- Modul: Modul
- Vhodni naslovni prostor: 1 bajt
- Izhodni naslovni prostor: 1 bajt
- Zahteva za podatke parametrov: 3 bajti
- Zahteva po konfiguracijskih podatkih: 7 bajtov
- Nazivna vhodna napetost UIN: 24 V DC
- Nazivni vhodni tok pri UIN: 2,4 mA
- Ločitev/izolacija potencialov napetostnih območij: Ločitev/izolacija potencialov napetostnih območij
- Preskusna napetost: napajanje 24 V (periferne naprave) / Funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
- Nazivna induktivna obremenitev: maks. 12 VA (1,2 H, 48 Ω, pri nazivni napetosti)
- Nazivna obremenitev za sijalke: največ 12 W (pri nazivni napetosti)
- Nazivna upornost: maks. 12 W (48 Ω, pri nazivni napetosti)
- Odpornost proti povratni napetosti pri kratkih impulzih: pogojno odporna proti povratni napetosti do 0,5 A za 1 s
- Obnašanje v primeru induktivne preobremenitve: Izhod se lahko uniči
- Zaščita pred preobremenitvijo: od 0,7 A
- Lokalni avtobus Axioline F: Lokalni avtobus Axioline F
- Potencialno: Napajanje lokalnega vodila Axioline F (UBus): Potencialno: Napajanje lokalnega vodila Axioline F (UBus)
- Preskusna napetost: 5 V napajanje lokalnega vodila (UBus) / 24 V napajanje (periferne naprave): 500 V AC, 50 Hz, 1 min
- Preskusna napetost: napajanje 5 V lokalnega vodila (UBus) / Funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
- Axioline F-priključek: Axioline F-priključek
- Testiranje (strupen plin): Testiranje (strupen plin)
- Preskusni standard: ISA-71.04-2013 G3 Skupina A za težke pogoje; IEC 60068-2-60:2015 Metoda 4
- Relativna vlažnost: 75 % ± 3 %
- Volumska koncentracija H2S (vodikovega sulfida): 50 ppb
- Volumska koncentracija NO2 (dušikovega dioksida): 1250 ppb
- Volumska koncentracija Cl2 (klora): 10 ppb
- Volumska koncentracija SO2 (žveplovega dioksida): 300 ppb
- Največji izhodni tok na modul: največ 4 A (potrebna je zunanja varovalka)
- Minimalna obremenitev: 10 kΩ
- Izhodni tok v izklopljenem stanju: maks. 300 µA
- Preklopna frekvenca: največ 10000 na sekundo (pri minimalnem obremenitvenem toku 50 mA); največ 1 na sekundo (pri nazivni induktivni obremenitvi); maks. 16 na sekundo (pri nazivni obremenitvi žarnice)
- Obnašanje pri preobremenitvi: Izklop z avtomatskim ponovnim zagonom
- Zakasnitev signala: največ 100 µs (ob vklopu); največ 100 µs (pri izklopu, z minimalnim obremenitvenim tokom 50 mA)
- Izhodni tok med ozemljitvenim stikom v izklopljenem stanju:< 1 mA
- Potencial: Napajanje za digitalne vhodne in izhodne module (UIO): Potencial: Napajanje za digitalne vhodne in izhodne module (UIO)
- Vrsta izdelka
Digitalni modul
- Vrsta
AXL F DI8/1 DO8/1 XC 1H
- Maks. število vhodov
8
- Število izhodov maks.
8
- Delovna napetost
24 V/DC
5 V/DC
- Višina
126.1 mm
- Dolžina
54 mm
- Širina
35 mm
IP20
- Mere
(D x Š x V) 54 x 35 x 126.1 mm
- Priključna tehnika
1 vodnik
- Priključitev
Push-in priključek
- Maks. poraba toka
4 A
- Proizv. št. delov
2702017
- Izvedba
blokovni modularni
- Način montaže (podrobnosti)
montaža nosilne letve
- Globina
52.649984 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3579351 Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Digitalni modul 24 V/DC, 5 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3579351 Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Digitalni modul 24 V/DC, 5 V/DC
Opis
Axioline F, digitalni vhodno/izhodni modul, digitalni vhodi: 8, 24 V DC, priključna tehnika: 1-žična, digitalni izhodi: 8, 24 V DC, 500 mA, priključna tehnika: 1-žična, različica za ekstremne pogoje, hitrost prenosa v lokalnem vodilu: 100 Mbit/s, stopnja zaščite: IP20, vključno z modulom vtičnice vodila in konektorji Axioline F
