Phoenix Contact AXL F DO32/1 2H 1004925 I/O modul 5 V/DC

Elektronske komponente s priključki in moduli na nosilcu, uporabljene za industrijske električne povezave in krmiljenja.
'EL2022' sponka z dvema digitalnima izhodoma, priključena na 'E1' in 'E2'. LED-lučki prikazujeta status: 'E1' prižgana, 'E2' ugasnjena.

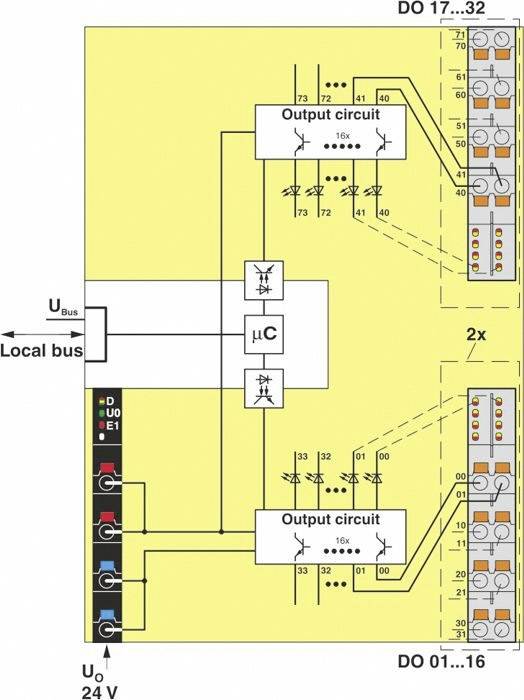

Shematski načrt prikazuje dve izhodišč vezji, krmiljeni z mikrokrmilnikom, povezani z lokalnimi vodilnimi in DO-priključki.

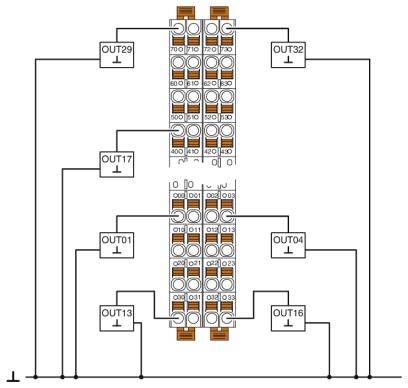

Električni načrt s petimi izhodi (OUT01, OUT04, OUT13, OUT16, OUT17), ki vodijo prek žičnih povezav do centralne krmilne plošče.

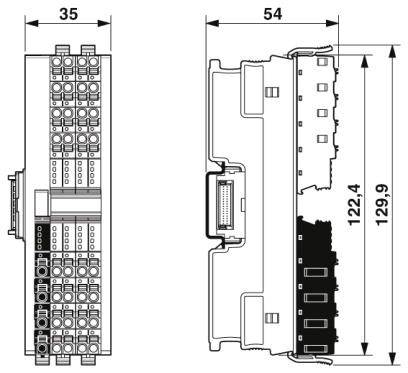

Dva tehnična risbe elektronske naprave, stranski in čelni pogled z merami 35 mm in 54 mm.

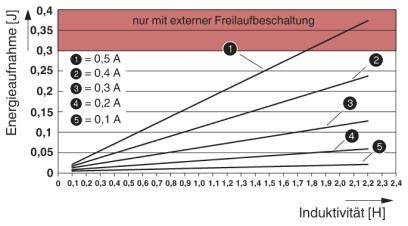

Diagram prikazuje razmerje med energijskim vnosom (J) in induktivnostjo (H) s petimi različnimi tokovnimi jakostmi od 0,1 A do 0,5 A; zgoraj označeno rdeče področje z opozorilom 'le z zunanjo prosto izključitvijo'.

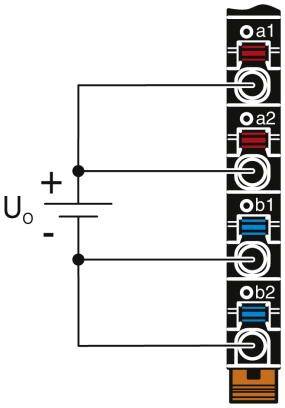

Diagram električnega vezja: Dva para svetlečih diod (a1/a2 in b1/b2), povezanih z virom napetosti Uo+.
1/7
Slika je simbolična
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava čet.,19.11.
Število
Skupaj (289,00 € / Kos)
289,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Zaščitni tokokrog: elektronska napetostna zaščita (35 V, 0,5 s)
  • Barva: prometno siva A RAL 7042
  • Neto teža: 159 g
  • Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
  • Število izhodov: 32
  • Namestitveni položaj: poljuben (brez zmanjšanja temperature)
  • Dolžina traku: 8 mm
  • Stopnja onesnaženosti: 2
  • Kategorija prenapetosti: II (EN 61010-2-201 / UL 61010-2-201)
  • Prerez prevodnika togo min: 0,2 mm²
  • Prerez preseka prevodnika tok največ: 1,5 mm²
  • Najmanjši prečni prerez vodnika: 0,2 mm²
  • Največji presek prevodnika prilagodljiv: 1,5 mm²
  • Presek prevodnika AWG min: 24
  • Presek prevodnika AWG max: 16
  • Hitrost prenosa: 100 Mbit / s
  • Poraba energije: max. 300 mW
Vrsta izdelka

I/O modul

Vrsta

AXL F DO32/1 2H

Število izhodov maks.

32

Število izhodov

32 x

Izhodni signal toka

500 mA

Maks. izhodni tok na kanal

500 mA

Min. obratovalna napetost

19.2 V/DC

Obratovalna napetost

19.2 - 30 V/DC

Maks. obratovalna napetost

30 V/DC

Izhodni signal napetosti

24 V

Delovna napetost

5 V/DC

Višina

129.9 mm

Dolžina

54 mm

Širina

35 mm

IP20

Mere

(D x Š x V) 54 x 35 x 129.9 mm

Priključna tehnika

1 vodnik

Priključitev

Push-in priključek

Maks. poraba toka

60 mA

Proizv. št. delov

1004925

Način montaže (podrobnosti)

Nosilna letev

Maks. temperatura okolice

+60 °C

Min. temperatura okolice

-25 °C

Napetost logike U

5 V/DC

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2208901 Phoenix Contact AXL F DO32/1 2H 1004925 I/O modul 5 V/DC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2208901 Phoenix Contact AXL F DO32/1 2H 1004925 I/O modul 5 V/DC

Opis

32 digitalnih izhodov. 24 V/DC, 500 mA. Povezava pogonov v 1-žilni tehnologiji. diagnostika sam kanal. Najmanjši čas posodobitve manj kot 100 µs. Shranjena tipska plošča naprave.

Besedilo je strojno prevedeno.
