Phoenix Contact AXL F DO8/2 2A XC 1H 1035427 I/O modul 5 V/DC

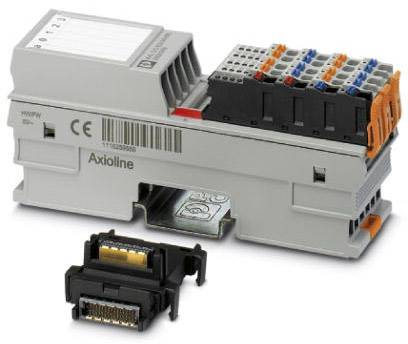

Aksialni modul s barvnimi priključnimi sponkami in oznako CE, zraven pa kompakten vtični priključek za električne povezave.
Siva elektronska komponenta z oznako 'DO 8/2 2A XC'. Zgoraj številke '0 1 2 3', spodaj barvni priključki in simboli.

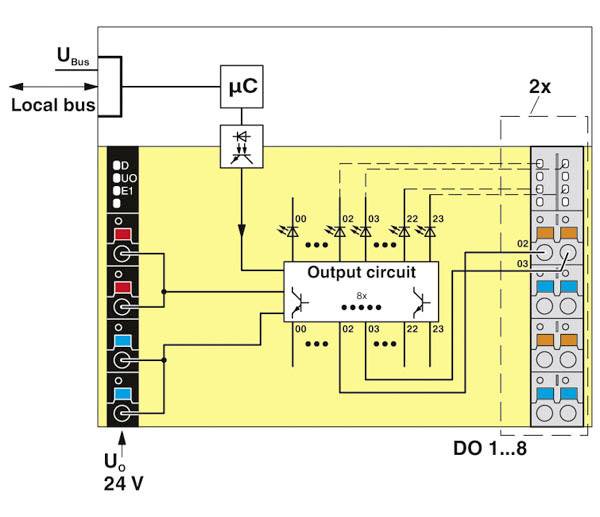

Shematski načrt izhodnega modula z mikrokrmilnikom, 8-kanalno izhodno stopnjo in priključki. Levo U-vodilo, desno DO-priključki.
Shematski načrt izhodnega krmilnega vezja z mikrokrmilniškim upravljanjem. Prikazuje povezave in komponente na tiskanem vezju.
Blokovni diagram prikazuje električna vezja, povezana z izhodi OUT1, OUT4, OUT5 in OUT8.
Diagram prikazuje energijski vnos glede na induktivnost pri različnih tokovnih jakostih (0,5 A do 2 A), z opozorilom 'samo z zunanjo prosto tečajočo vezavo'.

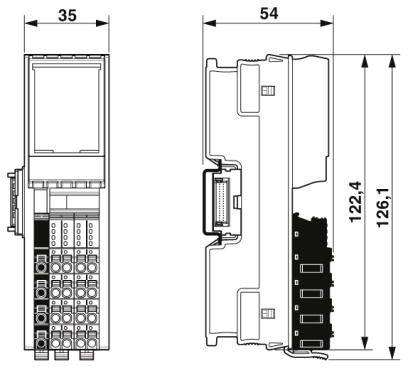

Tehnična risba električnega naprave z dimenzijami: širina 35 mm, globina 54 mm, višina 126,1 mm. Prikazuje stranski in čelni pogled.

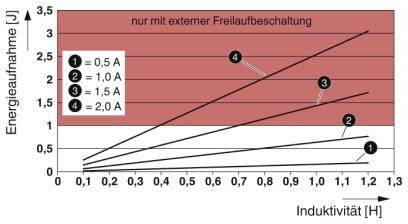

Diagram prikazuje energijski sprejem (J) glede na induktivnost (H) pri različnih jakostih toka (0,5 A do 2,0 A).
1/8
Slika je simbolična
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava tor.,24.11.
Število
Skupaj (244,99 € / Kos)
244,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Zaščitni tokokrog: elektronska napetostna zaščita (35 V, 0,5 s)
  • Barva: prometno siva A RAL 7042
  • Neto teža: 191,1 g
  • Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
  • Število izhodov: 8
  • Namestitveni položaj: poljuben (brez zmanjšanja temperature)
  • Dolžina traku: 8 mm
  • Prerez prevodnika togo min: 0,5 mm²
  • Prerez preseka prevodnika tok največ: 1,5 mm²
  • Najmanjši prečni prerez vodnika: 0,5 mm²
  • Največji presek prevodnika prilagodljiv: 1,5 mm²
  • Prerez prevodnika AWG min: 20
  • Presek prevodnika AWG max: 16
  • Hitrost prenosa: 100 Mbit / s
  • Poraba energije: max. 750 mW (do HW 01)
Vrsta izdelka

I/O modul

Vrsta

AXL F DO8/2 2A XC 1H

Število izhodov

8 x

Izhodni signal toka

2 A

Maks. izhodni tok na kanal

2 A

Min. obratovalna napetost

19.2 V/DC

Obratovalna napetost

19.2 - 30 V/DC

Maks. obratovalna napetost

30 V/DC

Izhodni signal napetosti

24 V

Delovna napetost

5 V/DC

Višina

126.1 mm

Dolžina

54 mm

Širina

35 mm

IP20

Mere

(D x Š x V) 54 x 35 x 126.1 mm

Priključna tehnika

2 vodnika

Priključitev

Push-in priključek

Maks. poraba toka

150 mA

Proizv. št. delov

1035427

Način montaže (podrobnosti)

Nosilna letev

Maks. temperatura okolice

+60 °C

Min. temperatura okolice

-25 °C

Napetost logike U

5 V/DC

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209005 Phoenix Contact AXL F DO8/2 2A XC 1H 1035427 I/O modul 5 V/DC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209005 Phoenix Contact AXL F DO8/2 2A XC 1H 1035427 I/O modul 5 V/DC

Opis

8 digitalnih izhodov. 24 V DC, 2 A. Povezava pogonov v dvožični tehnologiji. Najmanjši čas posodobitve manj kot 150 µs. Shranjena tipska plošča naprave. Lahko se uporablja v ekstremnih okoljskih pogojih. Razširjeno temperaturno območje -40 ° C ... + 70 ° C (glejte poglavje "Uspešno preizkušeno: uporaba v ekstremnih okoljskih pogojih" v podatkovnem listu). Delno pobarvane plošče.

Besedilo je strojno prevedeno.
