Name: Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O modul 5 V/DC
Brand: Phoenix Contact
SKU: 2136880
Availability: BackOrder

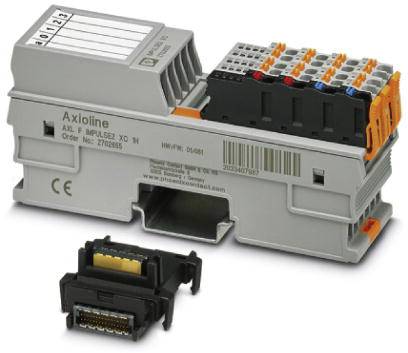

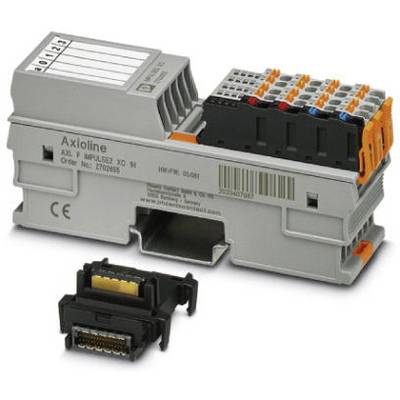

Aksioline modul in vtičnica. Najpogosteje uporabljena v industrijski avtomatizacijski tehniki.

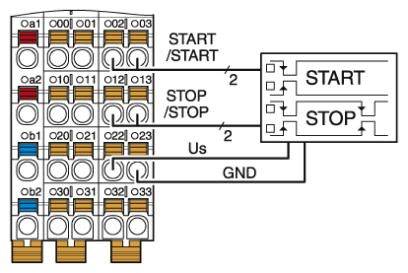

Električna shema prikazuje povezave med tipkami 'START', 'STOP' in sponkami 001 do 032 z ožičenimi vhodi.

Električni terminalni modul z oznakami 'IMPULSE2 XC' in ID-številko 2702656. Prikazuje različne priključke in kontrolne lučke.

'Shematski prikaz električnega načrta s priključkom, ki prikazuje vhode IN1 in IN4 ter napetost +24 V.'

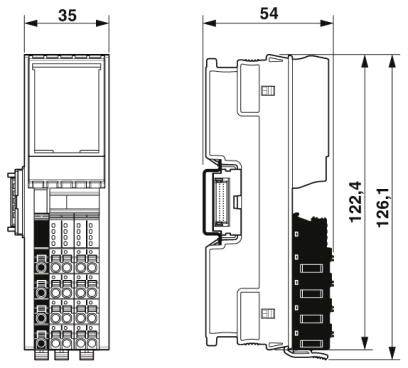

Tehnična risba elektronske naprave z dimenzijami: širina 35 mm, višina 126,1-126,4 mm, globina 54 mm.

1/5

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (965,00 € / Kos)

965,00 €

z DDV

Samo 47,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Opis vhoda: EN 61131-2 tipa 1 in 3
Število vhodov: 4
Zaščitni tokokrog: elektronska napetostna zaščita (35 V, 0,5 s)
Čas vhodnega filtra: 250 µs
Območje vhodne napetosti \ "0 \" signal: -3 V DC ... 5 V DC
Območje vhodne napetosti \ "1 \" signal: 11 V DC ... 30 V/DC
Barva: prometno siva A RAL 7042
Neto teža: 134 g
Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
Hitrost prenosa: 100 Mbit / s
Poraba energije: max. 0,75 W.

Vrsta izdelka: I/O modul

Vrsta: AXL F IMPULSE2 XC 1H

Maks. število digitalnih vhodov: 4

Maks. število vhodov: 4

Število vhodov: 4 x

Min. obratovalna napetost: 19.2 V/DC

Obratovalna napetost: 19.2 - 30 V/DC

Maks. obratovalna napetost: 30 V/DC

Delovna napetost: 5 V/DC

Višina: 126.1 mm

Dolžina: 54 mm

Širina: 35 mm

: IP20

Mere: (D x Š x V) 54 x 35 x 126.1 mm

Priključna tehnika: 1 vodnik

Maks. poraba toka: 150 mA

Proizv. št. delov: 2702655

Način montaže (podrobnosti): Nosilna letev

Maks. temperatura okolice: +60 °C

Min. temperatura okolice: -25 °C

Napetost logike U: 5 V/DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2136880 Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O modul 5 V/DC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2136880 Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O modul 5 V/DC

Opis

2 kanala za magnetostriktivne pretvornike z vmesnikom start / stop. 5 zaustavitvenih dogodkov na kanal. Samodejni prenos parametrov 4 digitalni vhodi Shranjena tipska plošča naprave. Diagnostični in statusni prikazi. Lahko se uporablja v ekstremnih okoljskih pogojih. Razširjeno temperaturno območje -40 ° C ... + 70 ° C (glejte poglavje "Uspešno preizkušeno: uporaba v ekstremnih okoljskih pogojih" v podatkovnem listu). Delno pobarvane plošče.
