Phoenix Contact AXL F IOL8 2H 1027843 I/O modul

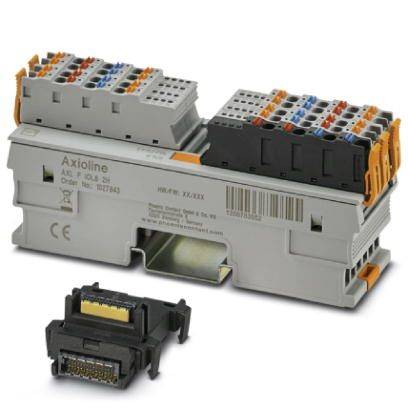

Tristrani električni sistemski priključek z več priključki v sivi in oranžni barvi za povezovanje električnih komponent.
Elektronski modul z več priključki in LED-indikatorji, najverjetneje namenjen krmiljenju ali nadzoru v industrijskem okolju.

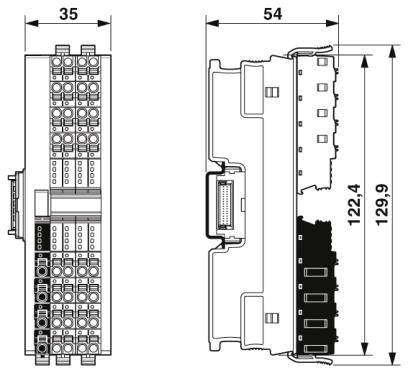

Tehnična risba elektronskega modula z dimenzijami: širina 35 mm, višina 129,9 mm, globina 54 mm. Prikazuje priključke in pritrdilne točke.

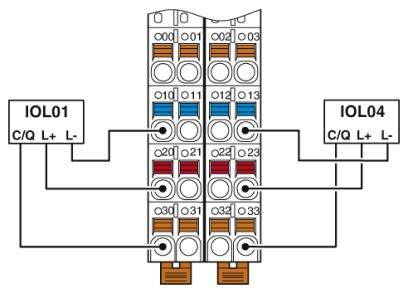

Shematski načrt električnega priključka z oznakami IOL01 in IOL04. Povezovalne linije prikazujejo priključke in njihove medsebojne povezave.

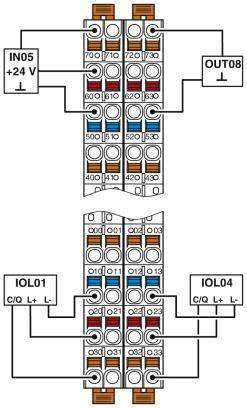

'Diagram vezja z oznakami IN05 +24 V, OUT08, IOL01, IOL04. Prikazuje ožičenje med priključki in moduli.'
1/5
Slika je simbolična
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava čet.,26.11.
Število
Skupaj (429,00 € / Kos)
429,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Opis vhoda: Vhodi IO-Link v načinu delovanja digitalnega vhoda (DI)
  • Število vhodov: max. 8 (EN 61131-2 tip 1)
  • Čas vhodnega filtra: 1 µs
  • Območje vhodne napetosti \ "0 \" signal: -0,3 V DC ... 5 V DC
  • Območje vhodne napetosti \ "1 \" signal: 11 V DC ... 30 V/DC
  • Barva: prometno siva A RAL 7042
  • Neto teža: 215 g
  • Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
  • Število izhodov: max. 8.
  • Namestitveni položaj: poljuben (brez zmanjšanja temperature)
  • Dolžina traku: 8 mm
  • Stopnja onesnaženosti: 2
  • Prerez prevodnika togo min: 0,2 mm²
  • Prerez preseka prevodnika tok največ: 1,5 mm²
  • Najmanjši prečni prerez vodnika: 0,2 mm²
  • Največji presek prevodnika prilagodljiv: 1,5 mm²
  • Presek prevodnika AWG min: 24
  • Presek prevodnika AWG max: 16
  • Hitrost prenosa: 100 Mbit / s
Vrsta izdelka

I/O modul

Vrsta

AXL F IOL8 2H

Maks. število digitalnih vhodov

8

Maks. število vhodov

8

Število izhodov maks.

8

Višina

129.9 mm

Dolžina

54 mm

Širina

35 mm

IP20

Mere

(D x Š x V) 54 x 35 x 129.9 mm

Priključna tehnika

3 vodniki

Priključitev

Push-in priključek

Proizv. št. delov

1027843

Način montaže (podrobnosti)

Nosilna letev

Maks. temperatura okolice

+60 °C

Min. temperatura okolice

-25 °C

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2208987 Phoenix Contact AXL F IOL8 2H 1027843 I/O modul

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2208987 Phoenix Contact AXL F IOL8 2H 1027843 I/O modul

Opis

Povezava senzorjev v 3-žilni tehnologiji. Povezava pogonov v dvožični tehnologiji. Shranjevanje podatkov parametra na glavnem strežniku. Specifikacija IO-Link V1.1.2. Shranjena tipska plošča naprave.

Besedilo je strojno prevedeno.
