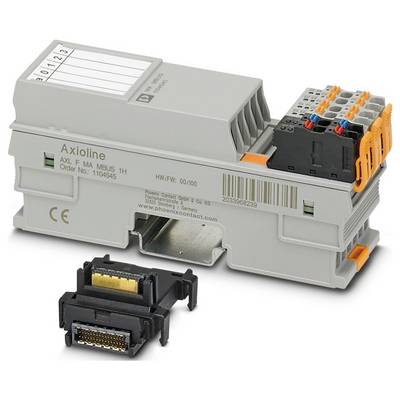

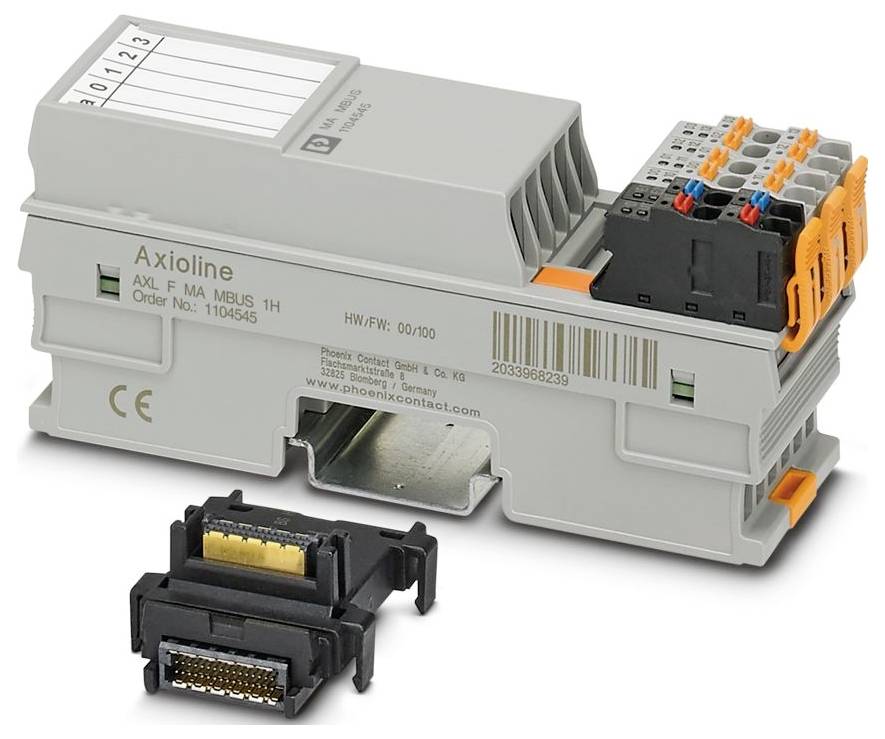

Phoenix Contact AXL F MA MBUS 1H 1104545 Komunikacijski modul 24 V/DC, 5 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (475,00 € / Kos)
475,00 €
z DDV
Tehnične specifikacije
- Družina izdelkov: Axioline F
- Zasnova: blokovno modularna
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,2 mm² ... 1,5 mm²
- Presek togega vodnika: 0,2 mm² ... 1,5 mm²
- Presek vodnika AWG: 24 ... 16
- Širina: 35 mm
- Višina 126,1 mm
- Globina: 54 mm
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... 60 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: II (IEC 60664-1, EN 60664-1)
- Stopnja onesnaženosti: 2 (IEC 60664-1, EN 60664-1)
- Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
- Oznaka konektorja: Axioline F-konektor
- Dolžina odstranjevanja izolacije: 8 mm
- Položaj namestitve: poljuben (brez temperaturnega znižanja)
- Hitrost prenosa: 300 bitov/s ... 38400 bitov/s (nastavljivo)
- Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
- Število vmesnikov: 2
- Zračni tlak (delovni): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
- Obseg dobave: vključno z modulom vodilne baze in Axioline F-konektorji
- Območje napajalne napetosti: 19,2 V DC ... 30 V DC (vključno z vsemi tolerancami, vključno z valovitostjo)
- Priključna tehnologija: Priključna tehnologija
- Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (brez kondenzacije)
- Opomba glede uporabe: Samo za industrijsko uporabo
- Poraba toka: maks. 410 mA
- Priključek vodnika: Priključek vodnika
- Zaščitno vezje: Zaščita pred prenapetostjo | elektronska (35 V, 0,5 s); Zaščita pred obratno polarnostjo | vzporedna dioda | z zunanjo varovalko 5 A
- Fizika prenosa: Baker
- Zračni tlak (skladiščenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
- Opomba glede vrste priključitve: Informacije o prerezih vodnikov najdete v uporabniškem priročniku "Axioline F: Sistem in namestitev".
- Posebne lastnosti: za priključitev naprav M-Bus
- Opomba glede dimenzij: Globina velja pri uporabi montažne letve TH 35-7,5 (v skladu z EN 60715).
- Napajalna napetost: 24 V enosmerne napetosti
- Podatkovni biti: 8
- Modul: Modul
- Vhodni naslovni prostor: 20 bajtov
- Izhodni naslovni prostor: 20 bajtov
- Zahteva za podatke parametrov: 1 bajt
- Zahteva po konfiguracijskih podatkih: 7 bajtov
- Ločitev/izolacija potencialov napetostnih območij: Ločitev/izolacija potencialov napetostnih območij
- Preskusna napetost: napajanje 24 V (periferne naprave) / Funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
- Lokalni avtobus Axioline F: Lokalni avtobus Axioline F
- Potencialno: Napajanje lokalnega vodila Axioline F (UBus): Potencialno: Napajanje lokalnega vodila Axioline F (UBus)
- Preskusna napetost: 5 V napajanje lokalnega vodila (UBus) / 24 V napajanje (periferne naprave): 500 V AC, 50 Hz, 1 min
- Preskusna napetost: napajanje 5 V lokalnega vodila (UBus) / Funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
- Axioline F-priključek: Axioline F-priključek
- Zaustavitveni biti: 1
- Vhodni medpomnilnik: 1 kB
- Izhodni medpomnilnik: 1 kB
- Potenciali: Vhod napajalne napetosti (UI): Potenciali: Vhod napajalne napetosti (UI)
- M-Bus: M-Bus
- Preskusna napetost: napajanje 5 V (logika) / M-Bus: 500 V AC, 50 Hz, 1 min
- Preskusna napetost: napajanje 24 V (periferne naprave) / M-Bus: 500 V AC, 50 Hz, 1 min
- Preskusna napetost: M-Bus / Funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
- Vrsta izdelka
Komunikacijski modul
- Vrsta
AXL F MA MBUS 1H
- Delovna napetost
24 V/DC
5 V/DC
- Višina
126.1 mm
- Dolžina
54 mm
- Širina
35 mm
IP20
- Mere
(D x Š x V) 54 x 35 x 126.1 mm
- Priključitev
Push-in priključek
- Maks. poraba toka
410 mA
- Proizv. št. delov
1104545
- Izvedba
blokovni modularni
- Način montaže (podrobnosti)
montaža nosilne letve
- Globina
52.59 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3563813 Phoenix Contact AXL F MA MBUS 1H 1104545 Komunikacijski modul 24 V/DC, 5 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3563813 Phoenix Contact AXL F MA MBUS 1H 1104545 Komunikacijski modul 24 V/DC, 5 V/DC
Opis
Axioline F, glavna enota M-Bus, vmesnik M-Bus, za priključitev naprav M-Bus, hitrost prenosa v lokalnem vodilu: 100 Mbit/s, stopnja zaščite: IP20, vključno z modulom vtičnice vodila in konektorji Axioline F
