Name: Phoenix Contact AXL F PM EF 1F 2702671 Funkcionalni modul 5 V/DC
Brand: Phoenix Contact
SKU: 3579362
Availability: BackOrder

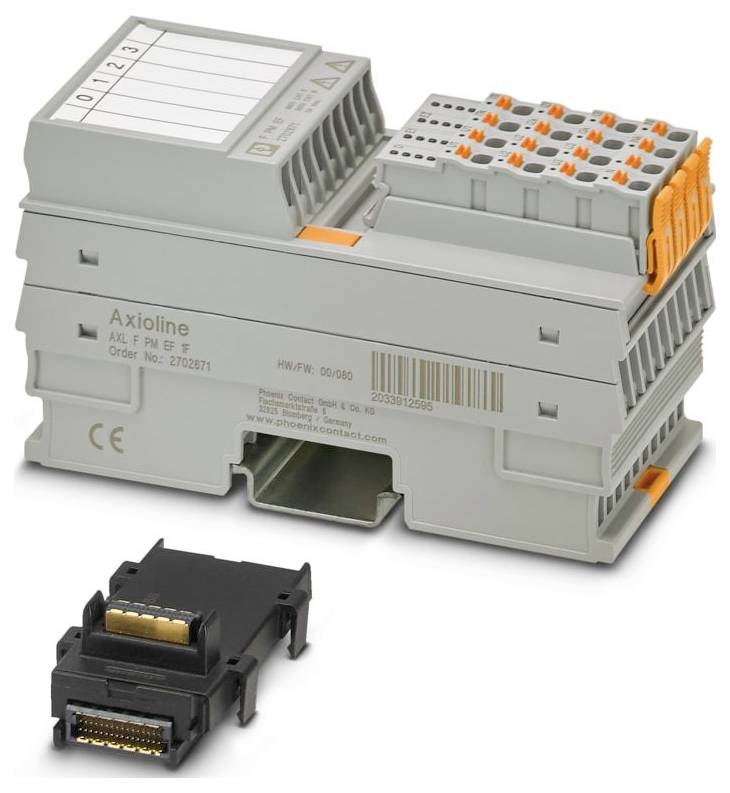

Siv terminal blok modul z oznako 'Axioline' z oranžnimi povezovalniki, ki se uporablja v industrijski avtomatizaciji za povezovanje več napeljovalnih sistemov.

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava sre.,17.2.2027

Število

kos - zaloga Nemčija

Skupaj (689,00 € / Kos)

689,00 €

z DDV

Samo 35,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: Axioline F
Zasnova: blokovno modularna
Vrsta povezave: Vtični priključek
Presek fleksibilnega vodnika: 1,5 mm²
Presek togega vodnika: 1,5 mm²
Presek vodnika AWG: 16
širina 53,6 mm
Višina 126,1 mm
Globina: 65,5 mm
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): -25 °C ... 60 ℃
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Vrsta montaže: montaža na DIN letev
Izolacijske lastnosti: Izolacijske lastnosti
Stopnja onesnaženosti: 2
Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
Oznaka konektorja: Axioline F-konektor
Dolžina odstranjevanja izolacije: 8 mm
Položaj namestitve: poljuben (brez temperaturnega znižanja)
Hitrost prenosa: 100 Mbps
Največja izguba moči pri nominalnih pogojih: 2,15 W
Zaščitni razred II
Število vmesnikov: 2
Zračni tlak (delovni): 70 kPa ... 106 kPa (do 3000 m nadmorske višine, od HW 01)
Način delovanja: Delovanje procesnih podatkov s 32 besedami
Priključna tehnologija: Priključna tehnologija
Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (brez kondenzacije)
Opomba glede uporabe: Samo za industrijsko uporabo
Poraba toka: maks. 80 mA; tip. 73 mA
Zračni tlak (skladiščenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
Opomba glede vrste priključitve: Informacije o prerezih vodnikov najdete v uporabniškem priročniku "Axioline F: Sistem in namestitev".
Uporabljajte samo ojačane ali dvojno izolirane vodnike s prečnim prerezom vodnika 1,5 mm²!
Omejitev uporabe: Omejitev uporabe
Opomba o EMC: EMC: Izdelek razreda A, glejte izjavo proizvajalca v območju za prenose
Opomba glede dimenzij: Globina velja pri uporabi montažne letve TH 35-7,5 (v skladu z EN 60715).
Napajalna napetost: 5 V DC (prek modula vtičnice vodila)
Modul: Modul
Vhodni naslovni prostor: 64 bajtov
Izhodni naslovni prostor: 0 bajtov
Zahteva po podatkih parametrov: 26 bajtov
Zahteva po konfiguracijskih podatkih: 6 bajtov
Ločitev/izolacija potencialov napetostnih območij: Ločitev/izolacija potencialov napetostnih območij
Lokalni avtobus Axioline F: Lokalni avtobus Axioline F
Potencialno: Napajanje lokalnega vodila Axioline F (UBus): Potencialno: Napajanje lokalnega vodila Axioline F (UBus)
Preskusna napetost: napajanje 5 V lokalnega vodila (UBus) / Funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
Axioline F-priključek: Axioline F-priključek
Preskusna napetost: napajanje 5 V lokalnega vodila (UBus) / perifernega območja AC: 4 kV, 50 Hz, 1 min
Preskusna napetost: 4 kV, 50 Hz, 1 min
