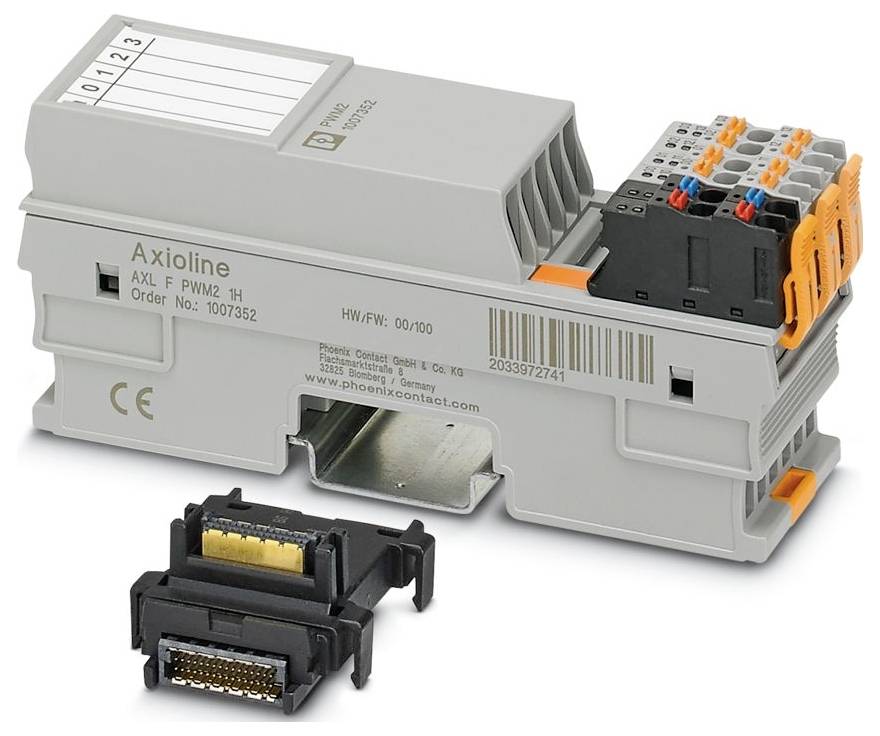

Phoenix Contact AXL F PWM2 1H 1007352 Funkcionalni modul 24 V/DC, 5 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (315,00 € / Kos)
315,00 €
z DDV
Tehnične specifikacije
- Družina izdelkov: Axioline F
- Zasnova: blokovno modularna
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,2 mm² ... 1,5 mm²
- Presek togega vodnika: 0,2 mm² ... 1,5 mm²
- Presek vodnika AWG: 24 ... 16
- Širina: 35 mm
- Višina 126,1 mm
- Globina: 54 mm
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... 60 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: II (IEC 60664-1, EN 60664-1)
- Stopnja onesnaženosti: 2 (IEC 60664-1, EN 60664-1)
- Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
- Oznaka konektorja: Axioline F-konektor
- Dolžina odstranjevanja izolacije: 8 mm
- Položaj namestitve: poljuben (brez temperaturnega znižanja)
- Frekvenčno območje: 0 Hz ... 65535 Hz
- Hitrost prenosa: 100 Mbps
- Največja izguba moči pri nominalnih pogojih: 2,05 W
- Nazivni tok IN: maks. 500 mA (pri 24 V DC); maks. 10 mA (pri 5 V/DC)
- Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
- Število vmesnikov: 2
- Zračni tlak (delovni): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
- Način delovanja: PWM, generator impulzov, potisni izhod
- Obseg dobave: vključno z modulom vodilne baze in Axioline F-konektorji
- Območje napajalne napetosti: 19,2 V DC ... 30 V DC, vključno z vsemi tolerancami, vključno z valovitostjo
- Priključna tehnologija: Priključna tehnologija
- Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (brez kondenzacije)
- Opomba glede uporabe: Samo za industrijsko uporabo
- Poraba toka: največ 1,1 A
- Nazivna izhodna napetost: 24 V (UO - 1,1 V); 5 V DC
- Odpornost na kratek stik: da
- Priključek vodnika: Priključek vodnika
- Signal: Signal
- Zaščitno vezje: Prenapetostna zaščita | elektronska (35 V, 0,5 s); Zaščita pred obratno polarnostjo | vzporedna dioda | z zunanjo varovalko 1 A (samo za zagon)
- Zračni tlak (skladiščenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
- Opomba glede vrste priključitve: Informacije o prerezih vodnikov najdete v uporabniškem priročniku "Axioline F: Sistem in namestitev".
- Kratkostični tok: tipično 2,2 A (za približno 1,2 µs, samodejni ponovni vklop po približno 40 µs, izhod 24 V); tipično 24 mA (izhod 5 V)
- Zaščita pred prenapetostjo: da
- Posebne lastnosti: Modulacija širine impulza
- Število izhodov: 2
- Oznaka izhoda: PWM izhodi
- Opomba glede dimenzij: Globina velja pri uporabi montažne letve TH 35-7,5 (v skladu z EN 60715).
- Napajalna napetost: 24 V enosmerne napetosti
- Modul: Modul
- Vhodni naslovni prostor: 0 bajtov
- Izhodni naslovni prostor: 8 bajtov
- Zahteva za podatke parametrov: 1 bajt
- Zahteva po konfiguracijskih podatkih: 6 bajtov
- Ločitev/izolacija potencialov napetostnih območij: Ločitev/izolacija potencialov napetostnih območij
- Preskusna napetost: napajanje 24 V (periferne naprave) / Funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
- Nazivna induktivna obremenitev: maks. 12 VA (pri nazivni napetosti 24 V DC); maks. 50 mVA (pri nazivni napetosti 5 V DC)
- Nazivna obremenitev žarnice: največ 6 W (pri nazivni napetosti)
- Nazivna uporovna obremenitev: maks. 12 W (pri nazivni napetosti 24 V DC); maks. 50 mW (pri nazivni napetosti 5 V DC)
- Lokalni avtobus Axioline F: Lokalni avtobus Axioline F
- Potencialno: Napajanje lokalnega vodila Axioline F (UBus): Potencialno: Napajanje lokalnega vodila Axioline F (UBus)
- Preskusna napetost: 5 V napajanje lokalnega vodila (UBus) / 24 V napajanje (periferne naprave): 500 V AC, 50 Hz, 1 min
- Preskusna napetost: napajanje 5 V lokalnega vodila (UBus) / Funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
- Axioline F-priključek: Axioline F-priključek
- Delovni cikel: 0% ... 100 %
- Potenciali: Vhod napajalne napetosti UO: Potenciali: Vhod napajalne napetosti UO
- Vrsta izdelka
Funkcionalni modul
- Vrsta
AXL F PWM2 1H
- Število izhodov maks.
2
- Delovna napetost
24 V/DC
5 V/DC
- Višina
126.1 mm
- Dolžina
54 mm
- Širina
35 mm
IP20
- Mere
(D x Š x V) 54 x 35 x 126.1 mm
- Priključna tehnika
2 vodnika
- Priključitev
Push-in priključek
- Maks. poraba toka
1.1 A
- Proizv. št. delov
1007352
- Izvedba
blokovni modularni
- Način montaže (podrobnosti)
montaža nosilne letve
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3561623 Phoenix Contact AXL F PWM2 1H 1007352 Funkcionalni modul 24 V/DC, 5 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3561623 Phoenix Contact AXL F PWM2 1H 1007352 Funkcionalni modul 24 V/DC, 5 V/DC
Opis
Axioline F, funkcijski modul, pulzno-širinska modulacija, hitrost prenosa v lokalnem vodilu: 100 Mbit/s, stopnja zaščite: IP20, vključno z modulom vtičnice vodila in priključki Axioline F
