Name: Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O modul 5 V/DC
Brand: Phoenix Contact
SKU: 2136985
Availability: BackOrder

Siva DIN-vodilna modularna avtomatizacijska naprava s priključnimi sponkami in ločen vtični adapter, prikazana s strani.

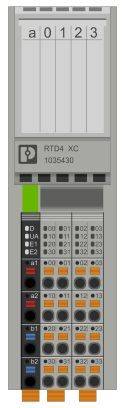

Avtomatizacijski modul z več oštevilčenimi priključki za zajemanje temperature. Model 'RTD4 XC 1005430'.

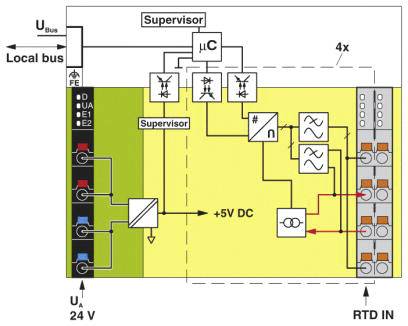

'Diagram nadzornega sistema: prikazuje mikrokrmilnik, lokalno vodilo in pretvorbo iz 24V na 5V enosmerne napetosti.'

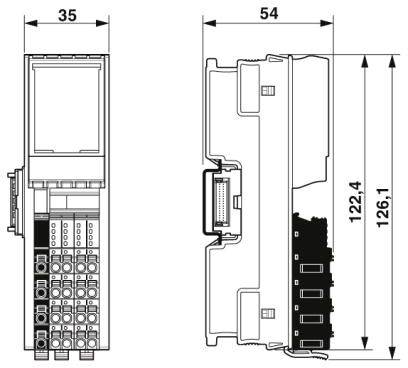

Tehnična risba elektronske naprave z dimenzijami. Levo: širina 35 mm. Desno: širina 54 mm, višina 126,1 - 126,4 mm.

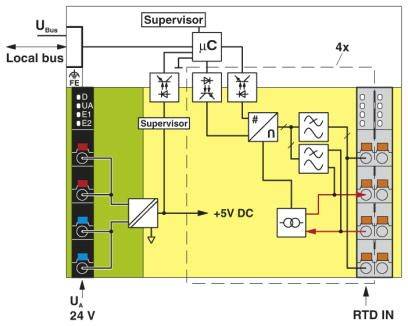

'Blokovni diagram elektronske krmilne enote s supervizorjem, mikrokrmilnikom, vodnimi povezavami in indikatorjem napetosti (24V DC).'

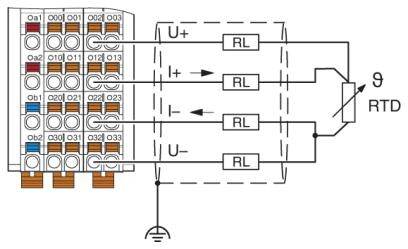

Diagram električne vezave za merjenje temperature z uporovnim temperaturnim senzorjem (RTD), prikazuje razporeditev priključkov in connection točke.

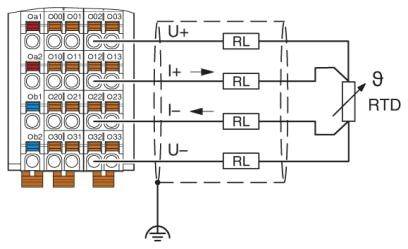

Diagram priključitve RTD senzorja: Prikazuje priključke U+, I+, I-, U-, povezavo na uporno linijo (RL) in ozemljitveno točko.

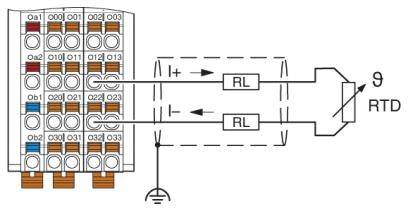

Diagram za ožičenje RTD senzorja: Prikazuje priključne sponke z oznakami in simboli za električni tok in ozemljitev.

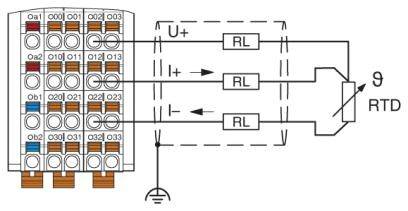

Električna shema senzorja uporovnega termometra (RTD): Prikazuje priključke U+, I+, I- in upore (RL). RTD označen s številko 9. Ozemljitveni priključek spodaj.

1/9

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

Število

kos - zaloga Nemčija

Skupaj (455,00 € / Kos)

455,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Opis vhoda: vhodi za uporovne temperaturne senzorje
Število vhodov: 4 (za uporovne temperaturne senzorje)
Zaščitni tokokrog: elektronska napetostna zaščita (35 V, 0,5 s)
Čas vhodnega filtra: 40 ms
Barva: prometno siva A RAL 7042
Neto teža: 144 g
Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
Namestitveni položaj: poljuben (brez zmanjšanja temperature)
Dolžina traku: 8 mm
Prerez prevodnika togo min: 0,2 mm²
Prerez preseka prevodnika tok največ: 1,5 mm²
Najmanjši prečni prerez vodnika: 0,2 mm²
Največji presek prevodnika prilagodljiv: 1,5 mm²
Presek prevodnika AWG min: 24
Presek prevodnika AWG max: 16
Hitrost prenosa: 100 Mbit / s
Poraba energije: max. 700 mW
A / D pretvornik ločljivosti: 24 bit

Vrsta izdelka: I/O modul

Vrsta: AXL F RTD4 XC 1H

Število analognih vhodov maks.: 4

Maks. število vhodov: 4

Min. obratovalna napetost: 19.2 V/DC

Obratovalna napetost: 19.2 - 30 V/DC

Maks. obratovalna napetost: 30 V/DC

Delovna napetost: 5 V/DC

Višina: 126.1 mm

Dolžina: 54 mm

Širina: 35 mm

: IP20

Mere: (D x Š x V) 54 x 35 x 126.1 mm

Priključna tehnika: 2, 3, 4 vodniki

Priključitev: Push-in priključek

Maks. poraba toka: 140 mA

Proizv. št. delov: 1035430

Način montaže (podrobnosti): Nosilna letev

Maks. temperatura okolice: +60 °C

Min. temperatura okolice: -25 °C

Napetost logike U: 5 V/DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O modul 5 V/DC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O modul 5 V/DC

Opis

Axioline F XC, modul za zajem temperature, analogni vhodi: 4 (za uporovne temperaturne senzorje), tehnologija povezave: 2-, 3-, 4-žilni (zaščitni), hitrost prenosa v lokalnem vodilu: 100 Mbit / s, varianta ekstremnih pogojev, zaščitni razred: IP20, vključeno Osnovni modul vodila in vtiči Axioline F

Besedilo je strojno prevedeno.
