Name: Phoenix Contact AXL F SGI2 1H 2702911 I/O modul 5 V/DC
Brand: Phoenix Contact
SKU: 2137506
Availability: BackOrder

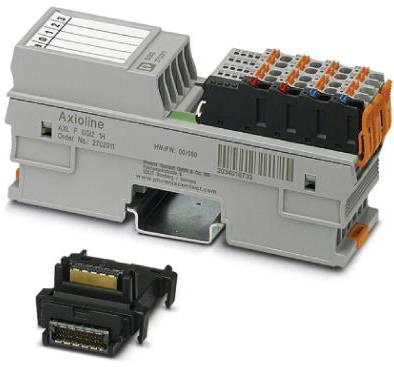

Siva elektronska naprava s priključnimi sponkami in poljem za oznake, poleg nje ločen črno-zlat priključni modul.

Modul z več digitalnimi vhodi, prikazan s številčenimi priključki in indikatorji.

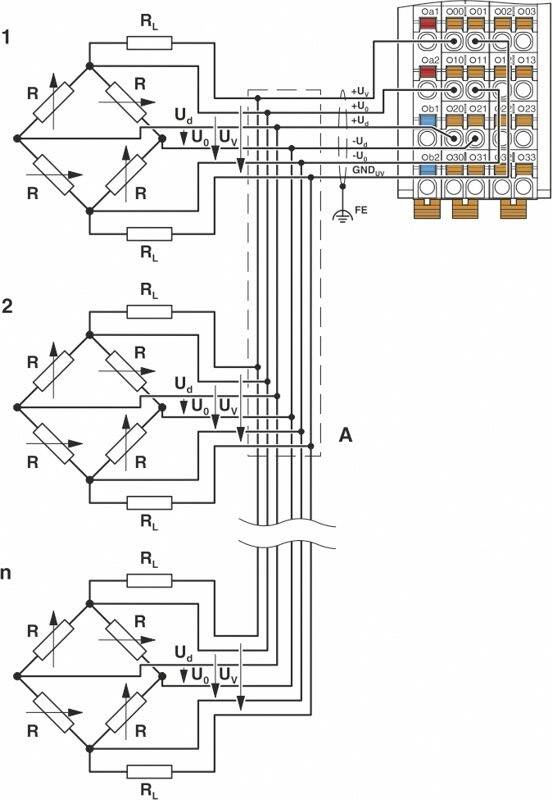

Shematski načrt prikazuje vzporedno vezane usmerniške mostove, povezane z merilnimi točkami 'A', 'U0' in 'Ud' na testni plošči.

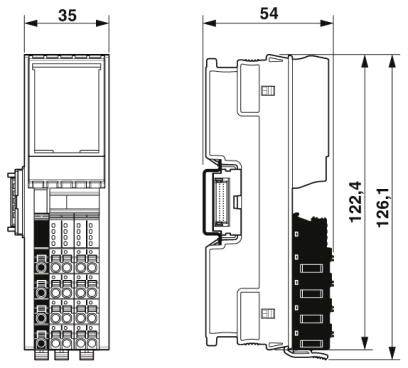

'Tehnična risba električnega modula z dvema pogledoma. Levo: čelni pogled z vtičnimi priključki. Desno: stranski pogled z merami 35 mm širine, 54 mm globine, 126,1 mm višine.'

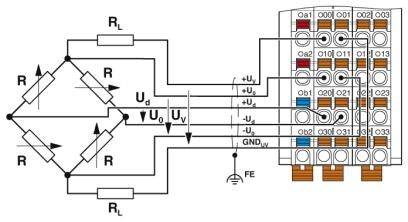

Shematski prikaz usmernika z več upori, diodami in priključki. Prikazuje poti toka in označene kontaktne točke.

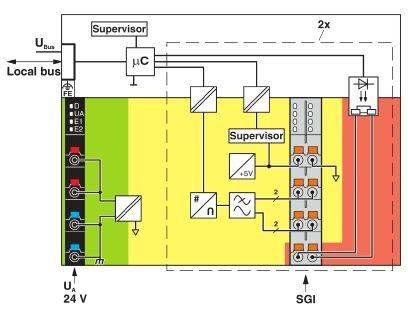

Shematski načrt nadzornega sistema s supervizorjem, mikrokontrolerom, lokalnimi vodnimi priključki in barvno kodiranimi območji za različne funkcije.

1/6

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava tor.,24.11.

Število

kos - zaloga Nemčija

Skupaj (535,00 € / Kos)

535,00 €

z DDV

Samo 35,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Opis vhoda: Vhodni kanali za merilnike napetosti
Število vhodov: 2
Zaščitni tokokrog: prenapetostna zaščita za zaščito pred napetostjo
Barva: prometno siva A RAL 7042
Neto teža: 187,7 g
Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
Število izhodov: 2
Namestitveni položaj: poljuben (brez zmanjšanja temperature)
Hitrost prenosa: 100 Mbit / s
Poraba energije: tip 325 mW

Vrsta izdelka: I/O modul

Vrsta: AXL F SGI2 1H

Število analognih vhodov maks.: 2

Število vhodov: 2 x

Število izhodov: 2 x

Min. obratovalna napetost: 19.2 V/DC

Obratovalna napetost: 19.2 - 30 V/DC

Maks. obratovalna napetost: 30 V/DC

Izhodni signal napetosti: 5 V

Delovna napetost: 5 V/DC

Višina: 126.1 mm

Dolžina: 54 mm

Širina: 35 mm

: IP20

Mere: (D x Š x V) 54 x 35 x 126.1 mm

Priključna tehnika: kabel

Maks. poraba toka: 65 mA

Proizv. št. delov: 2702911

Način montaže (podrobnosti): Nosilna letev

Vklopni čas: 0.2 ms

Maks. temperatura okolice: +60 °C

Min. temperatura okolice: -25 °C

Napetost logike U: 5 V/DC

Število rele izhodov maks.: 2

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2137506 Phoenix Contact AXL F SGI2 1H 2702911 I/O modul 5 V/DC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2137506 Phoenix Contact AXL F SGI2 1H 2702911 I/O modul 5 V/DC

Opis

2 visoko natančna vhoda za merilnike napetosti. Tovarniško prilagojena merilna območja z nazivnimi parametri. Ročni vnos karakterističnih vrednosti. Posodabljanje podatkov procesa lahko nastavite v korakih med 200 μs in 100 ms. Nastavljiv v procesnem okolju s primerjavo poti. Prilagoditev 2-točka. Povezava deformacijskih merilnikov v 6- in 4-žilni tehnologiji. Razširjeno odkrivanje prekinitve žice. Oskrba s senzorjem do 115 mA (8 obremenitvenih celic s 350 Ω na kanal). Za vsak kanal: nizka odpornost, brez potenciala vzpostavite stik. Parametrizacija kanalov neodvisno drug od drugega prek vodila. Tara naprava.
