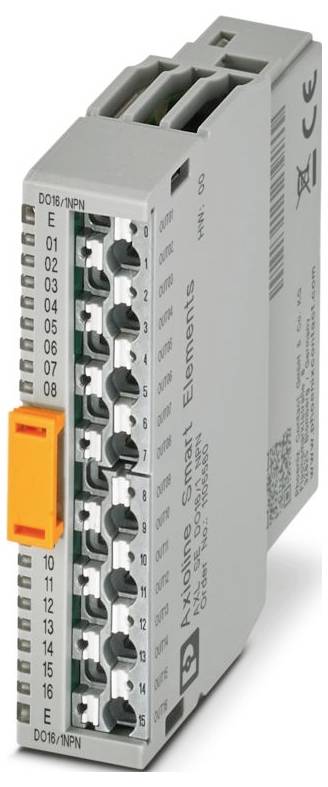

Slika je simbolična
Phoenix Contact AXL SE DO16/1 NPN 1105560 Digitalni modul 24 V/DC
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (119,99 € / Kos)
119,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: Axioline Smart Elements
- Zasnova: modularna
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,25 mm² ... 1,5 mm²
- Presek togega vodnika: 0,25 mm² ... 1,5 mm²
- Presek vodnika AWG: 24 ... 16
- širina 14,9 mm
- Višina 62,2 mm
- Globina: 62 mm
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... 60 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Vrsta montaže: Vtična montaža (reža Smart Element)
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: II (IEC 60664-1, EN 60664-1)
- Stopnja onesnaženosti: 2 (IEC 60664-1, EN 60664-1)
- Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
- Oznaka priključka: Periferni
- Dolžina odstranjevanja izolacije: 8 mm
- Položaj namestitve: Glejte sistem, v katerega nameščate pametni element.
- Hitrost prenosa: Oglejte si sistem, v katerem uporabljate pametni element.
- Presek fleksibilnega vodnika s tulko in plastičnim tulcem: 0,25 mm² ... 1,5 mm²
- Presek fleksibilnega vodnika z žično tulko brez plastične tulke: 0,25 mm² ... 1,5 mm²
- Največja izguba moči pri nominalnih pogojih: 1,85 W
- Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
- Izhodna napetost ±24 V
- Število vmesnikov: 1
- Zračni tlak (delovni): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
- Območje napajalne napetosti: 19,2 V DC ... 30 V DC (vključno z vsemi tolerancami, vključno z valovitostjo)
- Priključna tehnologija: Priključna tehnologija
- Dovoljena vlažnost (skladiščenje/transport): 5 % ... 95 % (brez kondenzacije)
- Opomba glede uporabe: Samo za industrijsko uporabo
- Poraba toka: min. 14 mA (brez priključene periferne opreme)
- Nazivna izhodna napetost: 24 V DC
- Priključek vodnika: Priključek vodnika
- Zaščitno vezje: Zaščita pred prenapetostjo | Glejte sistem, v katerem uporabljate pametni element; Zaščita pred obratno polarnostjo | Vzporedna dioda
- Zračni tlak (skladiščenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
- Opomba glede vrste priključitve: Informacije o prerezih vodnikov najdete v uporabniškem priročniku »Axioline Smart Elements«. Pri majhnem prerezu vodnika in visokem toku je lahko temperatura priključkov do 31 K višja od temperature okolice. Pri izbiri kablov upoštevajte njihovo dovoljeno obratovalno temperaturo v skladu z IEC ali UL.
- Število izhodov: 16 (NPN)
- Oznaka izhoda: Digitalni izhodi
- Digitalno:: Digitalno:
- Napajalna napetost: 24 V DC (prek robnega konektorja kartice)
- Izhodna napetost v izklopljenem stanju: min. 23 V (pri UP = 24 V DC)
- Induktivna mejna napetost izklopa: 30 V DC ... 55 V DC
- Modul: Modul
- ID koda (hex): brez
- Kanal procesnih podatkov: 16 bitov
- Vhodni naslovni prostor: 0 bajtov
- Izhodni naslovni prostor: 2 bajta
- Zahteva glede podatkov parametrov: 9 bajtov
- Zahteva po konfiguracijskih podatkih: 6 bajtov
- Ločitev/izolacija potencialov napetostnih območij: Ločitev/izolacija potencialov napetostnih območij
- Preskusna napetost: napajanje 24 V (periferne naprave) / Funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
- Nazivna induktivna obremenitev: 12 VA (1,2 H, 48 Ω, pri nazivni napetosti)
- Nazivna obremenitev žarnic: 12 W (pri nazivni napetosti)
- Nazivna upornost obremenitve: 12 W (48 Ω, pri nazivni napetosti)
- Odpornost proti povratni napetosti pri kratkih impulzih: pogojno odporna proti povratni napetosti do 0,5 A za 1 s
- Obnašanje v primeru induktivne preobremenitve: Izhod se lahko uniči
- Zaščita pred prevelikim tokom: min. 0,7 A
- Največji izhodni tok na modul: največ 6 A (Pazite, da največji dovoljeni tok 6 A ne bo presežen!)
- Minimalna obremenitev: 10 kΩ
- Izhodni tok v izklopljenem stanju: maks. 100 µA
- Preklopna frekvenca: največ 1200 na sekundo (z uporovno obremenitvijo, minimalni tok obremenitve 50 mA); največ 1 na sekundo (pri nazivni induktivni obremenitvi); maks. 16 na sekundo (pri nazivni obremenitvi žarnice)
- Obnašanje pri preobremenitvi: Izklop z avtomatskim ponovnim zagonom
- Zakasnitev signala: največ 100 µs (ob vklopu); največ 100 µs (pri izklopu, z minimalnim obremenitvenim tokom 50 mA)
- Vmesnik pametnih elementov: Vmesnik pametnih elementov
- Potencial: Logično napajanje za pametne elemente (USE): Potencial: Logično napajanje za pametne elemente (USE)
- Začetni čas do operativne pripravljenosti:< 500 ms
- Potencial: Periferna oskrba (UP): Potencial: Periferna oskrba (UP)
- Preskusna napetost: Napajanje logike / napajanje 24 V (periferne enote): 500 V AC, 50 Hz, 1 min
- Preskusna napetost: Napajanje logike / funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min
- Periferija: Periferija
- Vrsta izdelka
Digitalni modul
- Vrsta
AXL SE DO16/1 NPN
- Število izhodov maks.
16
- Število vhodov
0 x
- Število izhodov
16 x
- Izhodni signal toka
500 mA
- Maks. izhodni tok na kanal
500 mA
- Izhodni signal napetosti
24 V
- Delovna napetost
24 V/DC
- Višina
62.2 mm
- Dolžina
62 mm
- Širina
14.9 mm
IP20
- Mere
(D x Š x V) 62 x 14.9 x 62.2 mm
- Priključna tehnika
1 vodnik
- Priključitev
Push-in priključek
- Maks. poraba toka
6 A
- Proizv. št. delov
1105560
- Izvedba
modularno
- Način montaže (podrobnosti)
Vtična montaža (reža za pametni element)
- Maks. temperatura okolice
60 °C
- Min. temperatura okolice
-25 °C
- Maks. število izhodov transistorja
16
- Globina
62 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3564117 Phoenix Contact AXL SE DO16/1 NPN 1105560 Digitalni modul 24 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3564117 Phoenix Contact AXL SE DO16/1 NPN 1105560 Digitalni modul 24 V/DC
Opis
Axioline Smart Elements, digitalni izhodni modul, digitalni izhodi: 16 (NPN), 24 V DC, 500 mA, priključna tehnika: 1-žična, stopnja zaščite: IP20
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
