Domov
Avtomatizacija in pnevmatikaAvtomatizacijaPogonska tehnikaMehki zagon

Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 zaganjalnik motorja 24 V/DC Nazivni tok 3 A

Siva elektronska enota z oranžnimi priključki, namenjena krmiljenju ali nadzoru v električnih razdelilnih omaricah.

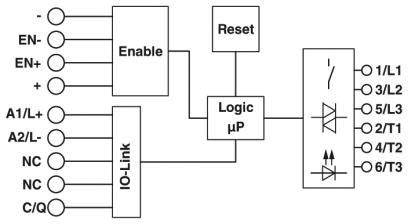

'Električna shema elektronske naprave z resetom, logiko-µP, IO-Link vhodi in LED indikatorji. Priključki za EN-, EN+, A1/L+, A2/L-, NC, C/Q.'
'Shematski prikaz vezalne sheme. Levo: V/I za IO-Link in Enable. Desno: Logika, ponastavitev, LED-indikatorji z oštevilčenjem.'
1/3
Slika je simbolična
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava čet.,19.11.
Število
Skupaj (259,00 € / Kos)
259,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Vrsta vgradnje: montaža na tirnico
  • Vrsta zaščite: IP20
  • Dolžina traku: 10 mm
  • Največja uporaba višine:<2000 m
  • Omrežna frekvenca: 50/60 Hz
  • Območje krmilne napajalne napetosti: 19,2 V / DC - 30 V / DC
  • Nazivni regulacijski napajalni tok: 65 mA
  • Vnos imena: omogoči vnos
  • Izguba energije: 0,88 W - 4,1 W
  • Prikaz delovne napetosti: LED zelena
  • Prikaz stanja: LED rumena
  • Prikaz napake: LED rdeča
  • Ime povezave: krmilno vezje
  • Vrsta motornega zaganjalnika: vzvratni zaganjalnik
  • Presek prevodnika: 0,2 mm² - 2,5 mm²
  • Presek prevodnika AWG: 24 - 14
  • Nazivna impulzna napetost: 6 kV
  • Nazivna napetost izolacije: 550 V
Napetost motorja

500 V AC V/AC

Vrsta izdelka

zaganjalnik motorja

Priključni tok

3 A

Obratovalna napetost

42 V AC - 550 V AC

Nazivna napetost

24 V/DC

Delovne faze

3

Proizv. št. delov

2908669

Nazivni tok

3 A

Nazivni tok - zaokrožen

3 A

Vrsta

ELR H5-IES-PT/500AC-3-IOL

Mere

(Š x V x G) 22.5 x 127 x 114 mm

Priključek

Push-In sponka

Širina

22.5 mm

Višina

127 mm

Globina

114 mm

Maks. temperatura

+55 °C

Min. temperatura

-5 °C

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225744 Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 zaganjalnik motorja 24 V/DC Nazivni tok 3 A

Tehnični podatki 2225744 Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 zaganjalnik motorja 24 V/DC Nazivni tok 3 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225744 Phoenix Contact ELR H5-IES-PT/500AC-3-IOL 2908669 zaganjalnik motorja 24 V/DC Nazivni tok 3 A

Opis

Omrežni hibridni zaganjalnik motorja za vzvratno napajanje motorjev 3 ~ AC do 500 V AC in 3 A izhodni tok, z nastavljivim izklopom preobremenitve, funkcijo zaustavitve v sili do SIL 3 / PL e in push-in povezavo. Povezava na IO-Link.

Besedilo je strojno prevedeno.
