Phoenix Contact EMD-BL-C-10 2903521 nadzorni rele Število relejnih izhodov: 1

Sivo časovno relejevno stikalo z več nastavitvnimi možnostmi in tehničnimi podrobnostmi na sprednji strani, primerno za montažo na DIN letev.

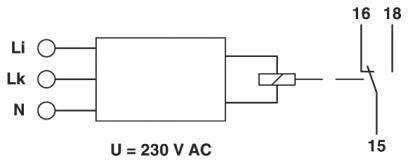

'Shema vezja releja s priključki tuljave Li, Lk, N in preklopnimi kontakti 16, 18, 15. Oznaka: U = 230 V AC.'

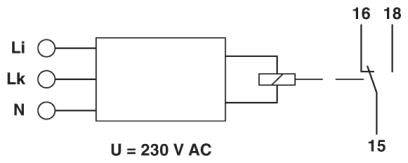

Načrt električne sheme 230 V AC tokokroga s priključki Li, Lk, N in stikalno povezavo do točk 16, 18 in 15.
1/3
Slika je simbolična
Vrsta izdelka
nadzorni rele
Število relejnih izhodov
1
Delovna napetost
230 V/AC
Vrsta
EMD-BL-C-10
Merilni vhodi
0 ... 5 A AC oder 0 ... 10 A AC
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava čet.,19.11.
Število
Skupaj (129,99 € / Kos)
129,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Temperatura okolice (delovanje): -25 ° C ... 55 °C
  • Stopnja zaščite: IP40 (ohišje)
  • Stopnja zaščite (terminali): IP20
  • Različica stika: 1 plavajoči kontakt za menjavo
  • Največja stikalna napetost: 250 V AC (v skladu z IEC 60664-1)
  • Izhodna varovalka: 5 A (hitra)
  • Mehanska življenjska doba: 15x 106Operacije
  • Namestitveni položaj: poljuben
  • Navodila za vgradnjo: na standardno tirnico NS 35 po EN 60715
  • Ohišje izolacijskega tipa: poliamid PA 6.6, samogasilno
  • Barva: siva
  • Vrsta povezave: vijačna povezava
  • Dolžina traku: 8 mm
  • Prerez prevodnika je tog: 0,5 mm² ... 2,5 mm²
  • Prerez prevodnika je prilagodljiv: 0,5 mm² ... 2,5 mm²
  • Presek prevodnika AWG: 20 ... 14
  • Izolacija: osnovna izolacija
  • Stopnja onesnaženosti: 2
  • Prenapetostna kategorija: III
  • Zatezni moment: 1 Nm ... 1 Nm
Vrsta

EMD-BL-C-10

Vrsta izdelka

nadzorni rele

Število relejnih izhodov

1

Merilni vhodi

0 ... 5 A AC oder 0 ... 10 A AC

Delovna napetost

230 V/AC

Mere

(D x Š x V) 65.5 x 17.5 x 88 mm

Širina

17.5 mm

Višina

88 mm

Dolžina

65.5 mm

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225491 Phoenix Contact EMD-BL-C-10 2903521 nadzorni rele Število relejnih izhodov: 1

Tehnični podatki 2225491 Phoenix Contact EMD-BL-C-10 2903521 nadzorni rele Število relejnih izhodov: 1

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225491 Phoenix Contact EMD-BL-C-10 2903521 nadzorni rele Število relejnih izhodov: 1

Opis

Nadzorni releji za spremljanje enofaznih tokov od 0 ... 5 AC ali 0 ... 10 AC, nad / pod tok ali okno, 1 preklopni kontakt, z vijačno povezavo

Besedilo je strojno prevedeno.
