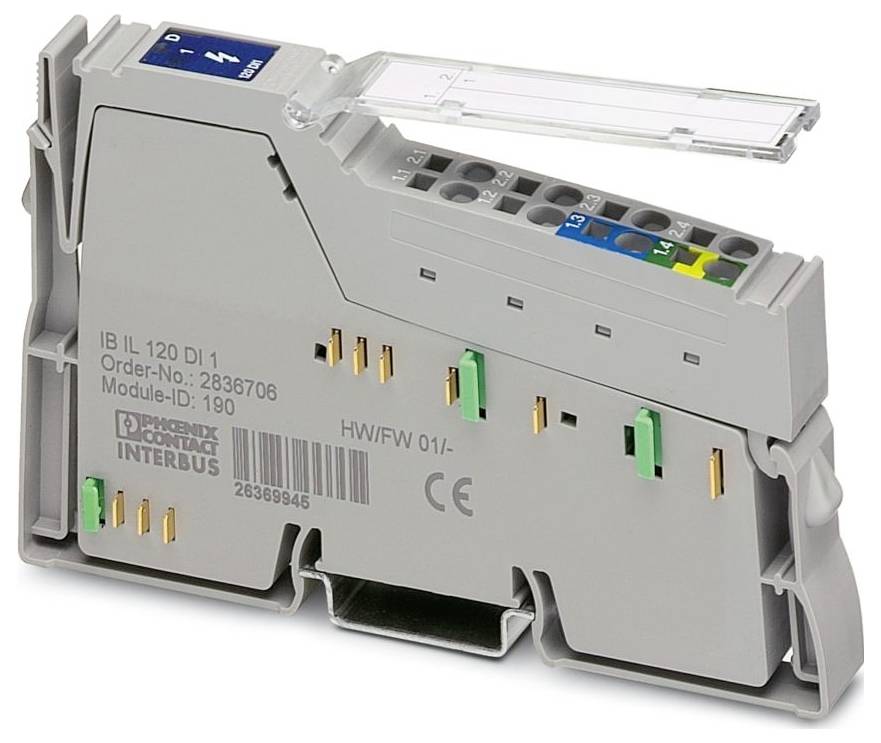

Slika je simbolična
Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digitalni modul 120 V/AC, 7.5 V/DC
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (61,99 € / Kos)
61,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: Vrstni
- Zasnova: modularna
- Vrsta povezave: Vzmetna povezava
- Presek fleksibilnega vodnika: 0,08 mm² ... 1,5 mm²
- Presek togega vodnika: 0,08 mm² ... 1,5 mm²
- Presek vodnika AWG: 28 ... 16
- širina 12,2 mm
- Višina 119,8 mm
- Globina: 71,5 mm
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -25 °C ... maks. 55 ℃
- Temperatura okolice (skladiščenje/transport): -25 °C ... do 85 ℃
- Vrsta montaže: montaža na DIN letev
- Dovoljena vlažnost (delovanje): 75 % ... 85 % (v območju -25 °C ... +55 °C so primerni ukrepi proti povečani vlažnosti (> 85 % za dosego)
- Oznaka konektorja: Linijski konektor
- Dolžina odstranjevanja izolacije: 8 mm
- Hitrost prenosa: 500 kbit/s
- Največja izguba moči pri nominalnih pogojih: 1,2 W
- Zaščitni razred: I (IEC 61140, EN 61140, VDE 0140-1)
- Število vmesnikov: 2
- Zračni tlak (delovni): 80 kPa ... 160 kPa (do 2000 m nadmorske višine)
- Obseg dobave: vključno z vtičnim konektorjem in poljem za označevanje
- Območje napajalne napetosti: 108 V AC ... 135 V/AC
- Priključna tehnologija: Priključna tehnologija
- Dovoljena vlažnost (skladiščenje/transport): 75 % ... 85 % (občasno se lahko na zunanjem ohišju pojavi rahla, kratkotrajna rositev)
- Opomba glede uporabe: Samo za industrijsko uporabo
- Poraba toka: 0,25 A
- Priključek vodnika: Priključek vodnika
- Vhodna napetost: 120 V AC
- Zračni tlak (skladiščenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
- Število kanalov: 1
- Oznaka vhoda: Digitalni vhodi
- Opis vhoda: IEC 61131-2 tip 1
- Število vhodov: 1
- Digitalno:: Digitalno:
- Vhodna napetost signala "0": 0 V AC ... 40 V/AC
- Vhodna napetost signala "1": 77 V AC ... 135 V/AC
- Napajanje: Modul elektronike: Napajanje: Modul elektronike
- Napajalna napetost: 120 V AC
- Lokalni avtobus v liniji: Lokalni avtobus v liniji
- Modul: Modul
- ID koda (dec): 190
- ID koda (hex): BE
- Koda dolžine (hex): C2
- Koda dolžine (decimalno): 194
- Kanal procesnih podatkov: 2 bita
- Vhodni naslovni prostor: 2 bita
- Izhodni naslovni prostor: 0 bajtov
- Dolžina registra: 2 bita
- Zahteva za podatke parametrov: 1 bajt
- Zahteva po konfiguracijskih podatkih: 4 bajti
- Nazivna vhodna napetost UIN: 120 V AC
- Nazivni vhodni tok pri UIN: 8,1 mA (pri nazivni napetosti)
- Tok senzorja na kanal: maks. 500 mA
- Potenciali: Logično napajanje (UL): Potenciali: Logično napajanje (UL)
- Potencial: Oskrba perifernih območij: Potencial: Oskrba perifernih območij
- Ločitev/izolacija potencialov napetostnih območij: Ločitev/izolacija potencialov napetostnih območij
- Preskusna napetost: 5 V napajanje dohodnega medkrajevnega vodila / 7,5 V napajanje (logika vodila): 500 V AC, 50 Hz, 1 min
- Preskusna napetost: napajanje 5 V za oddaljeno vodilo / napajanje 7,5 V (logika vodila): 500 V AC, 50 Hz, 1 min
- Preskusna napetost: napajanje 7,5 V (logika vodila) / periferno območje: 2500 V AC, 50 Hz, 1 min
- Preskusna napetost: Posamezni preizkus: 1200 V AC, 50 Hz, 1 min
- Vtični konektor: Vtični konektor
- Vrsta izdelka
Digitalni modul
- Vrsta
IB IL 120 DI 1-PAC
- Maks. število digitalnih vhodov
1
- Maks. število vhodov
1
- Število vhodov
1 x
- Delovna napetost
120 V/AC
7.5 V/DC
- Višina
119.8 mm
- Dolžina
71.5 mm
- Širina
12.2 mm
IP20
- Mere
(D x Š x V) 71.5 x 12.2 x 119.8 mm
- Priključna tehnika
3 vodniki
- Priključitev
priključek z natezno vzmetjo
- Maks. poraba toka
0.25 A
- Proizv. št. delov
2861917
- Izvedba
modularno
- Način montaže (podrobnosti)
montaža nosilne letve
- Maks. temperatura okolice
55 °C
- Min. temperatura okolice
-25 °C
- Napetost logike U
7.5 V/DC
- Globina
70.430346 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digitalni modul 120 V/AC, 7.5 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digitalni modul 120 V/AC, 7.5 V/DC
Opis
Vhodna digitalna priključek Inline, digitalni vhodi: 1, 120 V AC, priključna tehnika: 3-žična, hitrost prenosa v lokalnem vodilu: 500 kbit/s, stopnja zaščite: IP20, vključno z vtičnim konektorjem in poljem za označevanje
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
