Phoenix Contact IB IL 24 DI 8/HD-ECO 2702792 vgradna sponka 7.5 V/DC

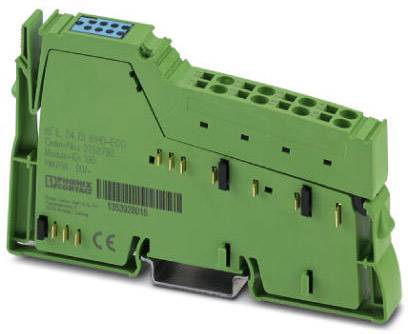

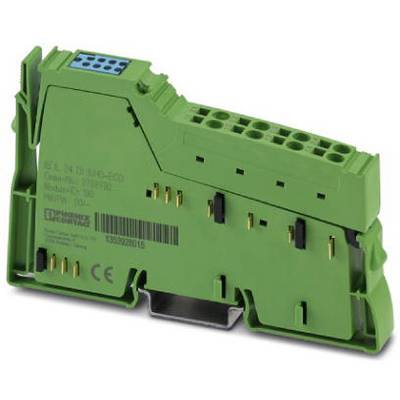

Zeleni električni element z več priključki in povezavami, verjetno modul za električno povezovanje.

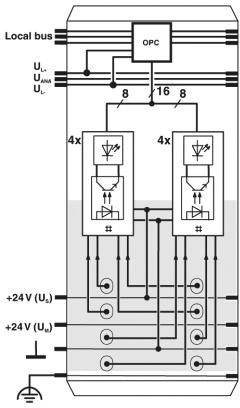

Diagram prikazuje elektronski krmilni sistem z dvema skupinama štirih diod, povezanih z lokalnim vodilom in OPC.
Modra pravokotnik z belimi številkami od 0 do 9 v dveh vrstah. Spodaj črno polje z zeleno besedo 'ECONOMY'.

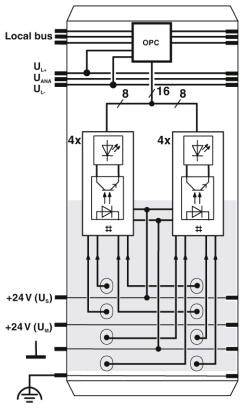

Shematski načrt električne vezave s štirimi senzorji, dvema kontrolnima lučkama in priključki za kable. Oznake: 'Lokalni vodnik', 'OPC', '+24 V (U₀)'.

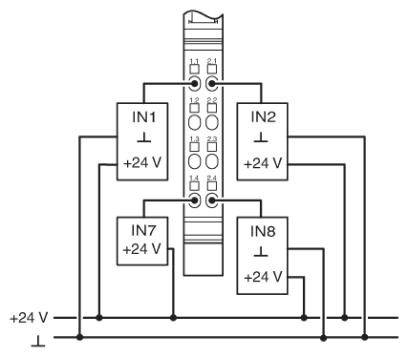

Načrt električne krmilne naprave s štirimi vhodi (IN1, IN2, IN7, IN8), vsi povezani z '+24 V', povezani v centralni modul.
Tehnična risba strojnega dela z dimenzijami. Širina: 119,8 mm, višina: 71,5 mm. Prikazuje notranjo strukturo in pritrdilne točke.
1/6
Slika je simbolična
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava čet.,26.11.
Število
Skupaj (63,99 € / Kos)
63,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Opis vhoda: EN 61131-2 tipa 1 in 3
  • Število vhodov: 8
  • Območje vhodne napetosti \ "0 \" signal: -3 V DC ... 5 V DC
  • Območje vhodne napetosti \ "1 \" signal: 11 V DC ... 30 V/DC
  • Barva: zelena
  • Neto teža: 83,38 g
  • Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
  • Dolžina traku: 8 mm
  • Prerez prevodnika togo min: 0,08 mm²
  • Prerez preseka prevodnika tok največ: 1,5 mm²
  • Najmanjši prečni prerez vodnika: 0,08 mm²
  • Največji presek prevodnika prilagodljiv: 1,5 mm²
  • Prerez prevodnika AWG min: 28
  • Presek prevodnika AWG max: 16
  • Hitrost prenosa: 500 kbit / s
  • Poraba energije: max. 0,25 W (pri UL)
Vrsta izdelka

vgradna sponka

Vrsta

IB IL 24 DI 8/HD-ECO

Maks. število digitalnih vhodov

8

Maks. število vhodov

8

Min. obratovalna napetost

19.2 V/DC

Obratovalna napetost

19.2 - 30 V/DC

Maks. obratovalna napetost

30 V/DC

Delovna napetost

7.5 V/DC

Višina

119.8 mm

Dolžina

71.5 mm

Širina

12.2 mm

IP20

Mere

(D x Š x V) 71.5 x 12.2 x 119.8 mm

Priključna tehnika

1 vodnik

Priključitev

priključek z natezno vzmetjo

Maks. poraba toka

30 mA

Proizv. št. delov

2702792

Način montaže (podrobnosti)

Nosilna letev

Vklopni čas

1 ms

Maks. temperatura okolice

+55 °C

Min. temperatura okolice

0 °C

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209880 Phoenix Contact IB IL 24 DI 8/HD-ECO 2702792 vgradna sponka 7.5 V/DC

Tehnični podatki 2209880 Phoenix Contact IB IL 24 DI 8/HD-ECO 2702792 vgradna sponka 7.5 V/DC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209880 Phoenix Contact IB IL 24 DI 8/HD-ECO 2702792 vgradna sponka 7.5 V/DC

Opis

8 digitalnih vhodov. Povezava senzorjev v 1-žilni tehnologiji.
