Name: Phoenix Contact IB IL 24 DO 4/EF-ECO 2702825 vgradna sponka 7.5 V/DC
Brand: Phoenix Contact
SKU: 2209882
Availability: BackOrder

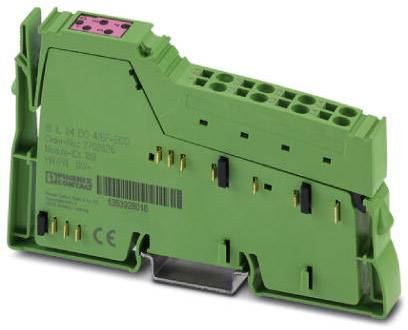

Zeleni električni modul z različnimi priključki in vtiči, verjetno oprema za električno omarico, z natisom in črtno kodo.

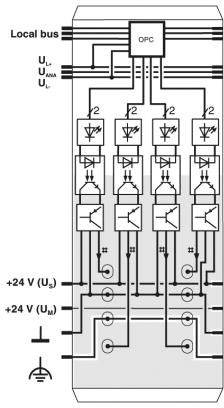

Shematski načrt električnega vezja z releji, diodami in povezavami. Oznake kot sta 'Lokalni vodnik' in '+24 V' so vidne.

Zeleni krmilni vzvod s tipkovno vrsto od 1 do 14, razporejenimi v skupinah po štiri. Zgoraj rdeče polje s številkami 1 do 4 in besedilom 'RESET'.

Shematski načrt elektronske komponente s tremi izhodi (OUT01, OUT02, OUT03) in priključki za maso (GND).

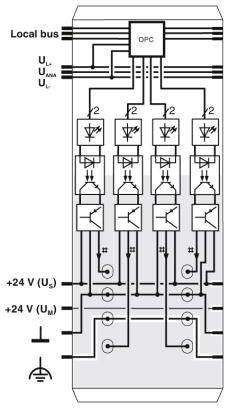

Diagram prikazuje načrt vezja z več relaji, diodami in priključki. Označene povezave vključujejo '+24 V (Uᴐ)' in '+24 V (Uᴍ)'.

Prečni prerez tehnične komponente z dimenzijami 119,8 mm in 71,5 mm. Prikazuje odprtine in strukturne podrobnosti.

1/6

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,11.1.2027

Število

kos - zaloga Nemčija

Skupaj (79,99 € / Kos)

79,99 €

z DDV

Samo 9,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zaščitno vezje: zaščita pred preobremenitvijo, zaščita pred kratkim stikom izhodne Z-diode v izhodnem čipu
Barva: zelena
Neto teža: 83,85 g
Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
Število izhodov: 4
Dolžina traku: 8 mm
Prerez prevodnika togo min: 0,08 mm²
Prerez preseka prevodnika tok največ: 1,5 mm²
Najmanjši prečni prerez vodnika: 0,08 mm²
Največji presek prevodnika prilagodljiv: 1,5 mm²
Prerez prevodnika AWG min: 28
Presek prevodnika AWG max: 16
Hitrost prenosa: 500 kbit / s
Poraba energije: max. 0,33 W

Vrsta izdelka: vgradna sponka

Vrsta: IB IL 24 DO 4/EF-ECO

Število izhodov: 4 x

Izhodni signal toka: 500 mA

Maks. izhodni tok na kanal: 500 mA

Min. obratovalna napetost: 19.2 V/DC

Obratovalna napetost: 19.2 - 30 V/DC

Maks. obratovalna napetost: 30 V/DC

Izhodni signal napetosti: 24 V

Delovna napetost: 7.5 V/DC

Višina: 119.8 mm

Dolžina: 71.5 mm

Širina: 12.2 mm

: IP20

Mere: (D x Š x V) 71.5 x 12.2 x 119.8 mm

Priključna tehnika: 3 vodniki

Priključitev: priključek z natezno vzmetjo

Maks. poraba toka: 44 mA

Proizv. št. delov: 2702825

Način montaže (podrobnosti): Nosilna letev

Maks. temperatura okolice: +55 °C

Min. temperatura okolice: 0 °C

Napetost logike U: 7.5 V/DC

UKCA: da
