Name: Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 Temperaturni modul 24 V/DC, 7.5 V/DC
Brand: Phoenix Contact
SKU: 3565662
Availability: BackOrder

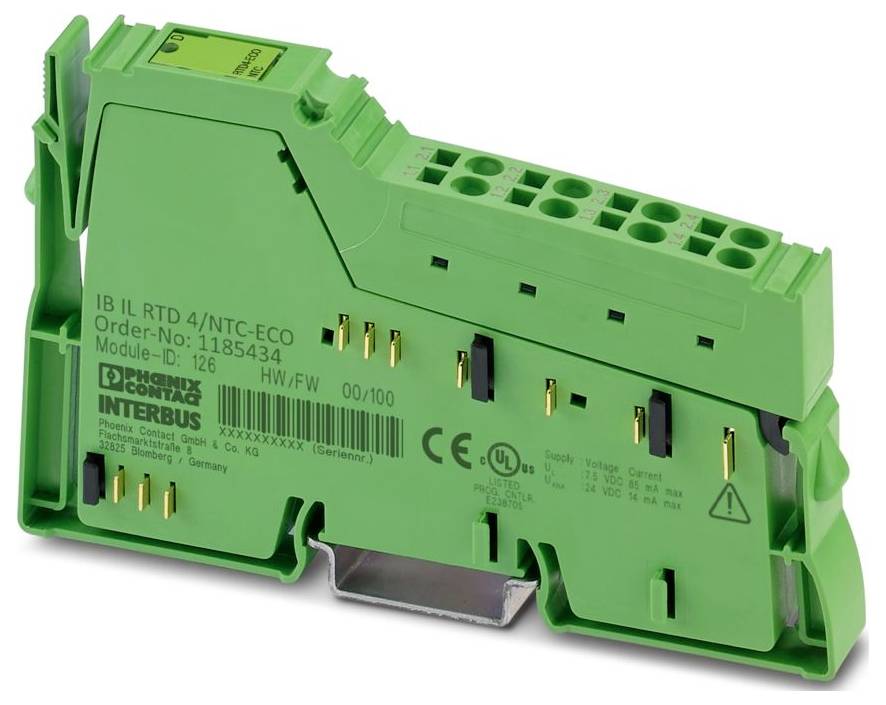

Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 Temperaturni modul 24 V/DC, 7.5 V/DC-0

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,26.11.

Število

kos - zaloga Nemčija

Skupaj (279,00 € / Kos)

279,00 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: Vrstni
Zasnova: modularna
Vrsta povezave: Vzmetna povezava
Presek fleksibilnega vodnika: 0,08 mm² ... 1,5 mm²
Presek togega vodnika: 0,08 mm² ... 1,5 mm²
Presek vodnika AWG: 28 ... 16
širina 12,2 mm
Višina 119,8 mm
Globina: 71,5 mm
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): 0 °C ... maks. 55 ℃
Temperatura okolice (skladiščenje/transport): -25 °C ... do 85 ℃
Vrsta montaže: montaža na DIN letev
Dovoljena vlažnost (delovanje): 10 % ... 95 % (brez kondenzacije)
Oznaka konektorja: Linijski konektor
Dolžina odstranjevanja izolacije: 8 mm
Hitrost prenosa: 500 kbit/s
Največja izguba moči pri nominalnih pogojih: 0,95 W
Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
Število vmesnikov: 2
Zračni tlak (delovni): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
Obseg dobave: vključno z linijskim konektorjem
Območje napajalne napetosti: 19,2 V DC ... 30 V DC (vključno z vsemi tolerancami, vključno z valovitostjo)
Priključna tehnologija: Priključna tehnologija
Dovoljena vlažnost (skladiščenje/transport): 10 % ... 95 % (brez kondenzacije)
Opomba glede uporabe: Samo za industrijsko uporabo
Poraba toka: maks. 14 mA; tip. 7,3 mA
Priključek vodnika: Priključek vodnika
Zaščitno vezje: Zaščita pred preobremenitvijo | maks. ±40 V DC, 1 min.; Zaščita pred prehodnimi pojavi | Dušilna dioda
Zračni tlak (skladiščenje/transport): 70 kPa ... 106 kPa (do 3000 m nadmorske višine)
Označevanje vhodov: Analogni RTD vhodi
Opis vhoda: Vhodi za uporovne temperaturne senzorje
Število vhodov: 4 (NTC, linearni upori)
Analogni: Analogni:
Čas vhodnega filtra: 120 ms (na kanal)
Napajalna napetost: 24 V DC (prek potencialnega mostička)
Opomba glede tehnologije povezave: oklopljeno
Ločljivost A/D pretvornika: 24 bitov
Območje linearnega upora: 0 Ω ... 100 kΩ
Lokalni avtobus v liniji: Lokalni avtobus v liniji
Modul: Modul
ID koda (dec): 126
ID koda (hex): 7E
Koda dolžine (hex): 04
Koda dolžine (dec): 04
Kanal procesnih podatkov: 64 bitov
Vhodni naslovni prostor: 8 bajtov
Izhodni naslovni prostor: 0 bajtov
Dolžina registra: 64 bitov
Zahteva za podatke parametrov: 1 bajt
Zahteva po konfiguracijskih podatkih: 4 bajti
Potenciali: Logično napajanje (UL): Potenciali: Logično napajanje (UL)
Ločitev/izolacija potencialov napetostnih območij: Ločitev/izolacija potencialov napetostnih območij
Vtični konektor: Vtični konektor
Diagnostična sporočila: Napaka notranjega perifernega napajanja; sporočilo o napaki periferne naprave za sklopnik vodila; napaka kontrolne vsote; sporočilo o napaki periferne naprave za sklopnik vodila
Potencialno: Dobava analognih modulov (UANA): Potencialno: Dobava analognih modulov (UANA)
Mesto namestitve: Krmilna omarica
Čas A/D pretvorbe: tipično 120 ms
Formati podatkov: Standardizirana predstavitev
Relativna toleranca: tipično ± 0,15 % (od vrednosti polne skale, pri TU = 25 °C); maks. ± 0,35 % (od polne vrednosti skale, pri TU = 25 °C)
Vhodni filter: Digitalni filter
Posodobitev procesnih podatkov:< 10 ms
Nazivna vrednost tokovnih virov: 10 µA (pulzni tok, ta specifikacija velja med fazo vzorčenja)
Preskusna napetost: Logika vodila (lokalno vodilo, napajanje logike): 500 V AC, 50 Hz, 1 min
Preskusna napetost: Analogne periferne naprave: 500 V AC, 50 Hz, 1 min
Preskusna napetost: Funkcionalna ozemljitev: 500 V AC, 50 Hz, 1 min

Vrsta izdelka: Temperaturni modul

Vrsta: IB IL RTD 4/NTC-ECO

Število analognih vhodov maks.: 4

Maks. število vhodov: 4

Število izhodov maks.: 0

Število vhodov: 4 x

Število izhodov: 0 x

Delovna napetost: 24 V/DC
7.5 V/DC

Višina: 119.8 mm

Dolžina: 71.5 mm

Širina: 12.2 mm

: IP20

Mere: (D x Š x V) 71.5 x 12.2 x 119.8 mm

Priključna tehnika: 2 vodnika

Priključitev: priključek z natezno vzmetjo

Maks. poraba toka: 85 mA

Proizv. št. delov: 1185434

Izvedba: modularno

Način montaže (podrobnosti): montaža nosilne letve

Maks. temperatura okolice: 55 °C

Min. temperatura okolice: 0 °C

Globina: 70.430346 mm

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3565662 Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 Temperaturni modul 24 V/DC, 7.5 V/DC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3565662 Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 Temperaturni modul 24 V/DC, 7.5 V/DC

Opis

Vtični priključek za zaznavanje temperature, Analogni vhodi RTD: 4 (NTC, linearni upori), Tehnologija povezave: 2-žična, Hitrost prenosa v lokalnem vodilu: 500 kbit/s, Stopnja zaščite: IP20, vključno z vtičnim konektorjem
