Name: Phoenix Contact IL EC BK-PAC 2702507 spojnica vodila 24 V/DC
Brand: Phoenix Contact
SKU: 2209851
Availability: BackOrder

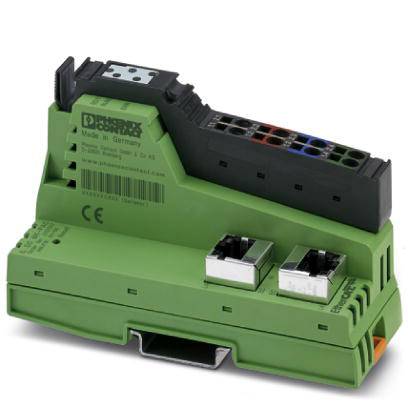

Zelena elektronska naprava z vtičnimi priključki in črnim zgornjim delom, primerna za uporabo v elektro omaricah.

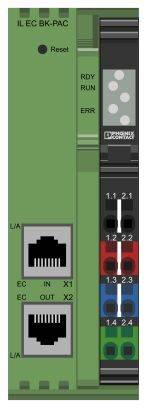

Zeleni elektronski modul z dvema ethernetoma priključkoma spodaj. Zgoraj so statusne lučke za 'RDY', 'RUN' in 'ERR'.

Shematski načrt elektronskega modula z mikrokontrolerjem, več RJ45 priključki in 24V napajalnim sistemom, prikazuje povezavo in vodilo.

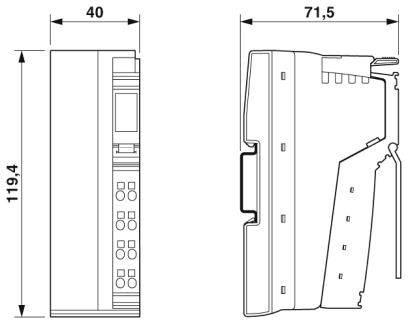

'Tehnična risba naprave z dimenzijami: višina 119,4, širina 40 in globina 71,5. Čelni in stranski pogled naprave.'

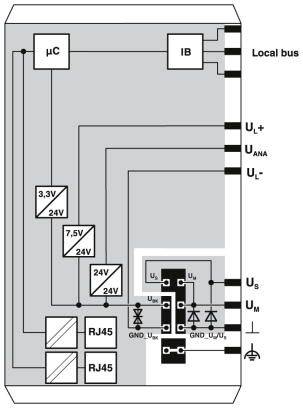

Električna shema elektronskega modula z različnimi priključki, vključno z RJ45 vtičnicami, mikrokrmilnikom ('µC') in vodovno povezavo.

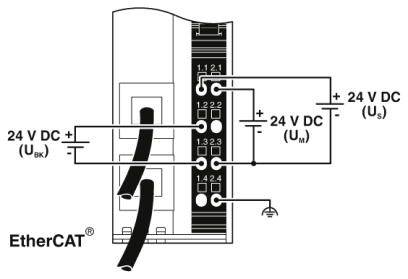

'Električna shema prikazuje napajalne priključke za 24 V DC na napravi z EtherCAT vmesnikom. Povezave so jasno označene z U_BK, U_M in U_S.'

1/6

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

Število

kos - zaloga Nemčija

Skupaj (289,00 € / Kos)

289,00 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Barva: zelena
Neto teža: 169 g
Zaščitni razred: III (IEC 61140, EN 61140, VDE 0140-1)
Hitrost prenosa: 100 Mbit / s (polni dupleks)
Poraba energije: običajno 1,7 W (celotna naprava)

Vrsta izdelka: spojnica vodila

Vrsta: IL EC BK-PAC

Min. obratovalna napetost: 19.2 V/DC

Obratovalna napetost: 19.2 - 30 V/DC

Maks. obratovalna napetost: 30 V/DC

Delovna napetost: 24 V/DC

Višina: 119.4 mm

Dolžina: 71.5 mm

Širina: 40 mm

: IP20

Mere: (D x Š x V) 71.5 x 40 x 119.4 mm

Priključitev: RJ45, samodejno pogajanje

Maks. poraba toka: 70.6 mA

Proizv. št. delov: 2702507

Način montaže (podrobnosti): Nosilna letev

Maks. temperatura okolice: +55 °C

Min. temperatura okolice: -25 °C

Napetost logike U: 24 V/DC

UKCA: da

Različice(Vse cene so z DDV)

Delovna napetost

Proizv. št. delov

Vrsta izdelka

Phoenix Contact AXC F IL ADAPT 1020304 razširitveni modul za PLC-krmilnik 24 V/DC

Št. izdelka:2208975

Dostava čet.,19.11.

Conrad Electronic

24 V/DC

1020304

razširitveni modul za PLC-krmilnik

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

169,99 €^*

Phoenix Contact AXC F XT ETH 1TX 2403115 razširitveni modul za PLC-krmilnik 24 V/DC

Št. izdelka:2209737

Dostava čet.,19.11.

Conrad Electronic

24 V/DC

2403115

razširitveni modul za PLC-krmilnik

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

329,00 €^*

Phoenix Contact AXL E IOL DI16 M12 6P 2702660 decentralizirana I/O naprava

Št. izdelka:2209865

Dostava pet.,29.1.2027

Conrad Electronic

2702660

decentralizirana I/O naprava

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

204,99 €^*

Phoenix Contact AXL E IOL DI8 M12 6P 2702658 decentralizirana I/O naprava

Št. izdelka:2209863

Dostava pet.,12.3.2027

Conrad Electronic

2702658

decentralizirana I/O naprava

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

154,99 €^*

Phoenix Contact AXL E IOL DO8 M12 6P 2702659 decentralizirana I/O naprava 24 V/DC

Št. izdelka:2209864

Dostava pet.,12.3.2027

Conrad Electronic

24 V/DC

2702659

decentralizirana I/O naprava

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

174,99 €^*

Phoenix Contact AXL F BK PB XC 2702463 spojnica vodila 24 V/DC

Št. izdelka:2209838

Dostava čet.,19.11.

Conrad Electronic

24 V/DC

2702463

spojnica vodila

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

495,00 €^*

Phoenix Contact AXL F BK PN TPS 2403869 spojnica vodila 24 V/DC

Št. izdelka:2209746

Dostava čet.,19.11.

Conrad Electronic

24 V/DC

2403869

spojnica vodila

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

375,00 €^*

Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O modul 5 V/DC

Št. izdelka:2209792

Dostava pon.,12.4.2027

Conrad Electronic

5 V/DC

2701226

I/O modul

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

335,00 €^*

Phoenix Contact AXL F DO16/2 2H 1027904 I/O modul 5 V/DC

Št. izdelka:2208989

Dostava čet.,19.11.

Conrad Electronic

5 V/DC

1027904

I/O modul

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

214,99 €^*

Phoenix Contact AXL F DO32/1 2H 1004925 I/O modul 5 V/DC

Št. izdelka:2208901

Dostava čet.,19.11.

Conrad Electronic

5 V/DC

1004925

I/O modul

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

289,00 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2209851 Phoenix Contact IL EC BK-PAC 2702507 spojnica vodila 24 V/DC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2209851 Phoenix Contact IL EC BK-PAC 2702507 spojnica vodila 24 V/DC

Opis

2 povezave RJ45. Samodejno naslavljanje. Kartiranje postaje kot modularne naprave EtherCAT® z uporabo modularnega profila naprave (MDP). Aciklično prenašanje podatkov (protokoli nabiralnika). Podpora SafetyBridge V3. Firmware posodobitev zmogljivosti.

Besedilo je strojno prevedeno.
