Slika je simbolična

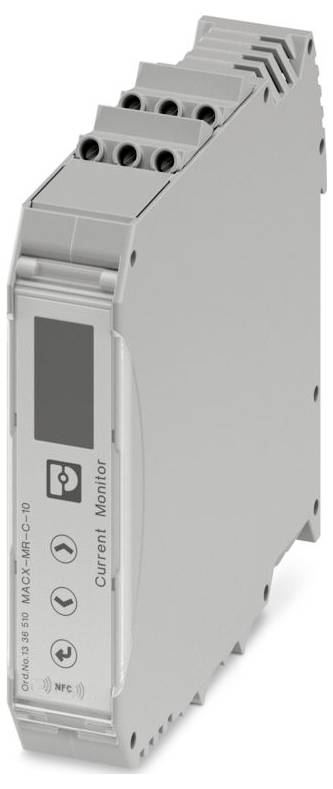

Phoenix Contact MACX-MR-C-10 1336510 nadzorni rele Število relejnih izhodov: 2
Vrsta izdelka
nadzorni rele
Število relejnih izhodov
2
Vrsta
MACX-MR-C-10
Merilni vhodi
Messeingang
Mere
(D x Š x V) 114 x 22.5 x 109 mm
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Skupaj (224,99 € / Kos)
224,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta povezave: Vijačna povezava
- Navor privijanja: 0,5 Nm ... 0,6 Nm (5 lb v ... 7 lb v)
- Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 2,5 mm²
- Presek vodnika AWG: 24 ... 14
- širina 22,5 mm
- Višina: 109 mm
- Globina: 114 mm
- Razred vnetljivosti po UL 94: V0
- Okoljski pogoji: Okoljski pogoji
- Stopnja zaščite: IP40 (ohišje); IP20 (priključki)
- Temperatura okolice (delovanje): -25 °C ... 60 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: EN 61000-6-4
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 3
- Dovoljena vlažnost (delovanje): 10 % ... 95 %
- Šok (operativni): kategorija 1
- Vibracije (delovanje): razred B
- Dolžina odstranjevanja izolacije: 10 mm
- Položaj namestitve: poljuben
- Frekvenčno območje: 48 Hz ... 400 Hz
- Oznaka: GB/T 14048.5
- UL, ZDA / Kanada: UL, ZDA / Kanada
- Največja izguba moči pri nominalnih pogojih: 15 W
- Način delovanja: Princip zaprtega toka ali prekinitve žice
- Območje napajalne napetosti: 24 V AC ... 240 V AC -15% ... +10 %; 24 V enosmernega toka ... 240 V enosmernega toka -25 % ... +30 %
- CE: CE
- Nazivna poraba energije: 15 VA (1,5 W)
- Funkcija: Podtok; Nadtok; Okno
- Navodila za montažo: na standardno letev NS 35 v skladu z EN 60715
- Oznaka standarda: EN 50155, GB/T 25119
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
- Direktiva o nizki napetosti: Skladnost z direktivo o nizki napetosti
- Interferenčno sevanje: Interferenčno sevanje
- Odpornost: EN 61000-6-2
- Največja preklopna napetost: 250 V AC
- Vhodni tok: 0 A AC/DC ... 10 A AC/DC
- Dobava: Dobava
- Konfiguracija kontaktov: 2 brezpotencialna preklopna kontakta
- Nazivna izolacijska napetost: 600 V
- Preklapljanje: Preklapljanje
- Železniška direktiva: Železniška direktiva
- Kontaktni material: AgSnO2
- Največja izklopna zmogljivost (uporna obremenitev): 2000 VA (8 A/250 V AC)
- Električna življenjska doba: približno 1 x 10⁵ preklopnih ciklov, uporovna obremenitev 2000 V A
- Nazivna impulzna vzdržna napetost: 6 kV
- Izhodna varovalka: 8 A (hitrodelujoča)
- Čas ponovnega zagona: 200 ms
- Elektronska oprema na železniških vozilih: Elektronska oprema na železniških vozilih
- Izolacijske lastnosti: Železniške smernice: Izolacijske lastnosti: Železniške smernice
- Vrsta omrežja: enofazno
- Galvanska izolacija: 300 V
- Oznaka vhoda: Merilni vhod
- Merilna spremenljivka: enosmerni tok, izmenični tok, sinusni val (40 Hz ... 500 Hz)
- Nazivna preobremenitev: 15 A AC/DC
- Vhodni upor toka: 5 mΩ
- Najvišji temperaturni koeficient: 0,05 %/K
- Območje nastavitve zakasnitve sprožilca: 0 s ... 99,9 s
- Osnovna natančnost: 1 % (> 1 A, ±10 mA (0 … 1 A)
- Ponovljivost: 0,5 %
- Vrsta izolacijskega materiala ohišja: PBT
- CCC: CCC
- Delovni temperaturni razred: OT4
- Razširjeni razred delovne temperature ob zagonu: ST2
- Razred temperaturnih sprememb: H1
- Prekinitev napajanja/preklapljanje napajanja: S2; S3/C1; C2
- Stopnje nevarnosti: HL1; HL2; HL3
- Zaščitni premaz: PC2
- Vrsta
MACX-MR-C-10
- Vrsta izdelka
nadzorni rele
- Število relejnih izhodov
2
- Merilni vhodi
Messeingang
- Mere
(D x Š x V) 114 x 22.5 x 109 mm
- Širina
22.5 mm
- Višina
109 mm
- Dolžina
114 mm
- Globina
114 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3586763 Phoenix Contact MACX-MR-C-10 1336510 nadzorni rele Število relejnih izhodov: 2
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3586763 Phoenix Contact MACX-MR-C-10 1336510 nadzorni rele Število relejnih izhodov: 2
Opis
Rele za nadzor toka, široko območje napajanja z 24 V AC/DC … 240 V AC/DC, z nastavljivimi pragovi, zakasnitvijo odziva in konfiguriranimi funkcijami.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
