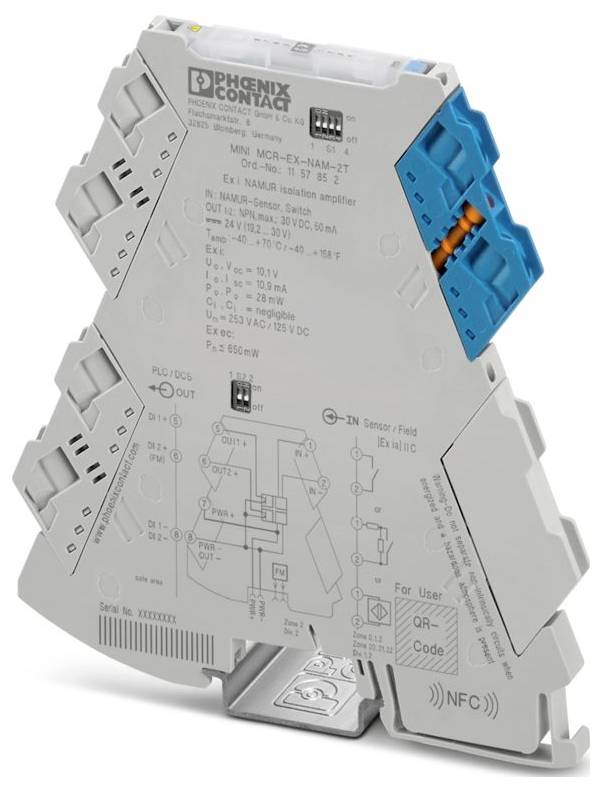

Slika je simbolična
Phoenix Contact MINI MCR-EX-NAM-2T 1157852 izolacijski stikalni ojačevalnik 1 kos
Vrsta izdelka
izolacijski stikalni ojačevalnik
Vrsta
MINI MCR-EX-NAM-2T
Mere
(D x Š x V) 119.2 x 6.2 x 109.81 mm
Priključek
vijačni
Vsebina
1 kos
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Skupaj (219,99 € / Kos)
219,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: MINI Analog Pro
- Vrsta povezave: Vijačna povezava
- Navoj vijaka: M3
- Navor privijanja: 0,5 Nm ... 0,6 Nm
- Presek fleksibilnega vodnika: 0,14 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 1,5 mm² (z vtičnico); 0,14 mm² ... 2,5 mm² (brez ferule)
- Presek vodnika AWG: 24 ... 12 (fleksibilno)
- širina 6,2 mm
- Višina 109,81 mm
- Globina: 119,2 mm
- Barva: siva (RAL 7042)
- Material ohišja: PBT
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -40 °C ... 49 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: GB/T 3836.1; GB/T 3836.3; GB/T 3836.4
- Kategorija prenapetosti: II (≤ 5000 m)
- Stopnja onesnaženosti: 2 (≤ 5000 m)
- Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
- Dolžina odstranjevanja izolacije: 10 mm
- Položaj namestitve: poljuben
- Največja notranja induktivnost Li: zanemarljiva
- ATEX: ATEX
- IECEx: IECEx
- Oznaka: [Ex ia Ma] I; [Ex ia Ga] IIC; [Ex ia Da] IIIC; Ex ec [ia Ga] IIC T4 Gc
- UL, ZDA / Kanada: UL, ZDA / Kanada
- Območje napajalne napetosti: 19,2 V DC ... 30 V/DC
- CE: CE
- Certifikat: DNV 23.0188 X
- Preklopna frekvenca: ≤ 10 kHz (IOUT ≥ 5 mA); ≤ 20 kHz (IOUT ≥ 30 mA (za več podrobnosti glejte podatkovni list))
- Elektromagnetna združljivost: Preizkušeno v skladu z naslednjimi standardi in predpisi: EN 61326-1 Industrijska uporaba, NAMUR NE 21
- Interferenčno sevanje: Interferenčno sevanje
- Odobritev za ladjedelništvo: Odobritev za ladjedelništvo
- INMETRO: INMETRO
- Odpornost: EN 61326-3-2
- Indikator stanja: zelena LED (napajalna napetost); rumena LED (stanje/status preklopa, sveti, ko je izhodno vezje aktivno); rdeča LED (napaka v omrežju)
- Galvanska izolacija med vhodom in izhodom: da
- Dobava: Dobava
- Opis izhoda: pasiven
- Izolacija: dvojna/ojačana izolacija
- Podatki o ladjedelništvu: Podatki o ladjedelništvu
- Temperatura: B
- Vlažnost: B
- Vibracije: A
- EMC: A
- Ohišje: Ob namestitvi na krovu mora biti zagotovljena zahtevana zaščita v skladu s pravili.
- Nazivna izolacijska napetost: 162 Vrms (vhod/izhod, napajanje)
- Preskusna napetost: 2,5 kV AC (50 Hz, 60 s)
- Podatki, povezani z varnostjo: Podatki, povezani z varnostjo
- Največja izhodna napetost Uo: 10,1 V
- Maks. izhodni tok Io: 10,9 mA
- Maks. izhodna moč Po: 28 mW
- Najvišja varnostna napetost: 253 V AC (≤ 2000 m); 125 V DC (≤ 2000 m); 121 V AC (> 2000 m ... 3000 m); 110 V enosmernega toka (> 2000 m ... 3000 m); 33 V AC/DC (> 3000 m ... 4000 m); 33 V AC/DC (> 4000 m ... 5000 m)
- Funkcionalnost: Funkcionalnost
- CCC / Kitajska Ex: CCC / Kitajska Ex
- Standard Združenega kraljestva: Standard Združenega kraljestva
- Nazivna napajalna napetost: 24 V DC
- Galvanska izolacija: Galvanska izolacija
- Poraba energije: ≤ 650 mW
- Konfiguracija: DIP stikala
- Število vhodov: 1
- Največji preklopni tok: 50 mA
- Vgradnja v eksplozijsko varnem okolju (EPL): Gc; Div. 2
- Ex i tokokrogi (EPL): Ga; Da; Ma; Div. 1
- Največja notranja kapaciteta Ci: zanemarljiva
- Raven varnostne integritete (SIL, IEC 61508): Raven varnostne integritete (SIL, IEC 61508)
- IIA (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 300 mH / 93 µF
- IIB/IIIC (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 100 mH / 19,4 µF
- IIC (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 300 mH / 2,87 µF
- I (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 300 mH / 160 µF
- IIC (mešano vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 100 mH / 500 nF, 50 mH / 570 nF, 5 mH / 590 nF, 1 mH / 590 nF, 10 µH / 590 nF
- IIB/IIA (mešano vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 100 mH / 1 µF
- Razpon nadmorske višine:> 4000 m ... 5000 m
- Signal: NAMUR: Signal: NAMUR
- Uporabni vhodni viri: bližinski iniciatorji NAMUR (IEC/EN 60947-5-6); brezpotencialni stikalni kontakti; uporovno priključeni stikalni kontakti
- Spremljanje linije: Zaznavanje napake linije
- Preklapljanje: Tranzistor: Preklapljanje: Tranzistor
- I (mešano vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 100 mH / 1 µF
- Galvanska izolacija vhoda/izhoda, napajanje IEC/EN 60079-7: Galvanska izolacija vhoda/izhoda, napajanje IEC/EN 60079-7
- Galvanska izolacija vhoda/izhoda, napajanje IEC/EN 60079-11: Galvanska izolacija vhoda/izhoda, napajanje IEC/EN 60079-11
- Galvanska izolacija vhoda/izhoda, napajanje IEC/EN 61010-1: Galvanska izolacija vhoda/izhoda, napajanje IEC/EN 61010-1
- Delovno območje nadmorske višine (IEC/EN 61010-1): Delovno območje nadmorske višine (IEC/EN 61010-1)
- Delovno območje nadmorske višine (IEC/EN 60079-11): Delovno območje nadmorske višine (IEC/EN 60079-11)
- Delovno območje nadmorske višine (IEC/EN 60079-7): Delovno območje nadmorske višine (IEC/EN 60079-7)
- IIIC (mešano vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 100 mH / 1 µF
- I/IIB/IIA/IIIC (mešano vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 100 mH / 1 µF, 5 mH / 1 µF, 1 mH / 1 µF, 10 µH / 1 µF
- Vrsta
MINI MCR-EX-NAM-2T
- Vrsta izdelka
izolacijski stikalni ojačevalnik
- Mere
(D x Š x V) 119.2 x 6.2 x 109.81 mm
- Priključek
vijačni
- Vsebina
1 kos
- Konfiguracija
dip stikalo
- Širina
6.2 mm
- Višina
109.81 mm
- Dolžina
119.2 mm
- Maks. temperatura okolice
49 °C
- Min. temperatura okolice
-40 °C
- Napajalna napetost (num.)
24 V/DC
- Napajalna napetost U(B)
19.2 V DC ... 30 V DC
- Fleksibilni prečni prerez (maks.)
2.5 mm²
- Maks. prečni prerez trdnosti
2.5 mm²
- Fleksibilen prerez (min.)
0.14 mm²
- Togi prerez (min.)
0.2 mm²
- Globina
119.2 mm
IP20
- Preklopna napetost
30 V
- Preklopni tok
0,05 A
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3565458 Phoenix Contact MINI MCR-EX-NAM-2T 1157852 izolacijski stikalni ojačevalnik 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3565458 Phoenix Contact MINI MCR-EX-NAM-2T 1157852 izolacijski stikalni ojačevalnik 1 kos
Opis
Izolacijski stikalni ojačevalnik Ex i-NAMUR za upravljanje bližinskih iniciatorjev in stikal v nevarnih območjih. Signali se prenašajo v varno območje prek dveh tranzistorskih izhodov (pasivno). Standardna konfiguracija, zaznavanje napak v omrežju, raven varnostne integritete (SIL, IEC 61508): 3, vijačni priključki
