Slika je simbolična

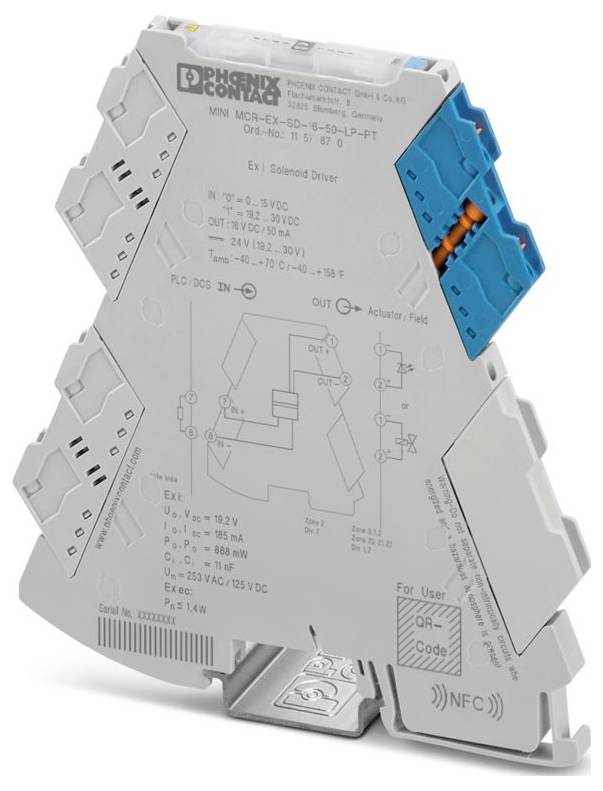

Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 krmilni modul ventila 1 kos
Vrsta izdelka
krmilni modul ventila
Vhodni signal maks. (tok)
50 mA
Vhodni signal maks. (napetost)
30 V
Vrsta
MINI MCR-EX-SD-16-50-LP-PT
Mere
(D x Š x V) 119.2 x 6.2 x 109.81 mm
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Skupaj (279,00 € / Kos)
279,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: MINI Analog Pro
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,14 mm² ... 2,5 mm²
- Presek togega vodnika: 0,2 mm² ... 2,5 mm² (z vtičnico); 0,14 mm² ... 2,5 mm² (brez ferule)
- Presek vodnika AWG: 24 ... 12 (fleksibilno)
- širina 6,2 mm
- Višina 109,81 mm
- Globina: 119,2 mm
- Barva: siva (RAL 7042)
- Okoljski pogoji: Okoljski pogoji
- Vrsta zaščite: IP20
- Temperatura okolice (delovanje): -40 °C ... 49 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: GB/T 3836.1; GB/T 3836.3; GB/T 3836.4
- Kategorija prenapetosti: II (≤ 5000 m)
- Stopnja onesnaženosti: 2 (≤ 5000 m)
- Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
- Dolžina odstranjevanja izolacije: 10 mm
- Največja notranja induktivnost Li: zanemarljiva
- ATEX: ATEX
- IECEx: IECEx
- Oznaka: [Ex ia Ma] I; [Ex ia Ga] IIC; [Ex ia Da] IIIC; Ex ec [ia Ga] IIC T4 Gc
- UL, ZDA / Kanada: UL, ZDA / Kanada
- Izhodna napetost: ≥ 10,7 V DC (50 mA)
- Območje napajalne napetosti: napajanje prek zanke, zunanje napajanje ni potrebno
- CE: CE
- Certifikat: DNV 23.0189 X
- Odpornost na kratek stik: da
- Elektromagnetna združljivost: Preizkušeno v skladu z naslednjimi standardi in predpisi: EN 61326-1 Industrijska uporaba, NAMUR NE 21
- Interferenčno sevanje: Interferenčno sevanje
- Odobritev za ladjedelništvo: Odobritev za ladjedelništvo
- INMETRO: INMETRO
- Odpornost: IEC/EN 61326-3-2
- Galvanska izolacija med vhodom in izhodom: da
- Dobava: Dobava
- Izolacija: dvojna/ojačana izolacija
- Podatki o ladjedelništvu: Podatki o ladjedelništvu
- Temperatura: B
- Vlažnost: B
- Vibracije: A
- EMC: A
- Ohišje: Ob namestitvi na krovu mora biti zagotovljena zahtevana zaščita v skladu s pravili.
- Nazivna izolacijska napetost: 162 Vrms (vhod/izhod)
- Preskusna napetost: 2,5 kV AC (50 Hz, 60 s)
- Podatki, povezani z varnostjo: Podatki, povezani z varnostjo
- Največja izhodna napetost Uo: 19,2 V
- Maks. izhodni tok Io: 185 mA
- Največja izhodna moč Po: 888 mW
- Najvišja varnostna napetost: 253 V AC (≤ 2000 m); 125 V DC (≤ 2000 m); 121 V AC (> 2000 m ... 3000 m); 110 V enosmernega toka (> 2000 m ... 3000 m); 33 V AC/DC (> 3000 m ... 4000 m); 33 V AC/DC (> 4000 m ... 5000 m)
- CCC / Kitajska Ex: CCC / Kitajska Ex
- Standard Združenega kraljestva: Standard Združenega kraljestva
- Število izhodov: 1
- Galvanska izolacija: Galvanska izolacija
- Poraba energije:< 1,4 W
- Signal: Napetost: Signal: Napetost
- Število vhodov: 1
- Vhodna napetost signala: 19,2 V DC ... 30 V enosmernega toka (24 V enosmernega toka, -20 % ... +25 %)
- Vgradnja v eksplozijsko nevarni pogoji (EPL): Gc; Div. 2
- Galvanska izolacija vhoda/izhoda IEC/EN 60079-11: Galvanska izolacija vhoda/izhoda IEC/EN 60079-11
- Ex i tokokrogi (EPL): Ga; Da; Ma; Div. 1
- Maks. notranja kapacitivnost Ci: 11 nF
- Raven varnostne integritete (SIL, IEC 61508): Raven varnostne integritete (SIL, IEC 61508)
- IIA (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 7 mH / 6,1 µF
- IIB/IIIC (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 4 mH / 1,53 µF
- IIC (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 0,8 mH / 240 nF
- I (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 10 mH / 8,7 µF
- Razpon nadmorske višine:> 4000 m ... 5000 m
- Omejitev toka:> 50 mA
- Odzivni čas:< 50 ms
- Napetost odprtega tokokroga:> 16 V enosmernega toka
- Galvanska izolacija vhoda/izhoda IEC/EN 60079-7: Galvanska izolacija vhoda/izhoda IEC/EN 60079-7
- Izhodna upornost: ≥ 103 Ω (notranja upornost Ri)
- Delovno območje nadmorske višine (IEC/EN 61010-1): Delovno območje nadmorske višine (IEC/EN 61010-1)
- Delovno območje nadmorske višine (IEC/EN 60079-11): Delovno območje nadmorske višine (IEC/EN 60079-11)
- Delovno območje nadmorske višine (IEC/EN 60079-7): Delovno območje nadmorske višine (IEC/EN 60079-7)
- Galvanska izolacija vhoda/izhoda IEC/EN 61010-1: Galvanska izolacija vhoda/izhoda IEC/EN 61010-1
- Vrsta
MINI MCR-EX-SD-16-50-LP-PT
- Vrsta izdelka
krmilni modul ventila
- Vhodni signal maks. (tok)
50 mA
- Vhodni signal maks. (napetost)
30 V
- Mere
(D x Š x V) 119.2 x 6.2 x 109.81 mm
- Priključek
Push-In vzmetni priključek
- Izhodni signal (napetost)
≥ 10.7 V DC (50 mA)
- Izhodni signal (napetost)
185 mA
- Vhodni signal (napetost)
19.2 V DC ... 30 V DC
- Vhodni signal (tok)
50 mA
- Vsebina
1 kos
- Širina
6.2 mm
- Višina
109.81 mm
- Dolžina
119.2 mm
- Maks. temperatura okolice
49 °C
- Min. temperatura okolice
-40 °C
- Napajalna napetost U(B)
schleifengespeist. keine externe Versorgung notwendig
- Fleksibilni prečni prerez (maks.)
2.5 mm²
- Maks. prečni prerez trdnosti
2.5 mm²
- Fleksibilen prerez (min.)
0.14 mm²
- Togi prerez (min.)
0.2 mm²
- Globina
119.2 mm
IP20
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3565215 Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 krmilni modul ventila 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3565215 Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 krmilni modul ventila 1 kos
Opis
Krmilni modul ventilov Ex i za krmiljenje solenoidnih ventilov Ex i v nevarnih območjih. Napetost odprtega tokokroga: 16 V DC, Omejitev toka: 50 mA, Standardna konfiguracija, Napajanje prek zanke, Stopnja varnostne integritete (SIL, IEC 61508): 3, Vtični konektor
