Name: Phoenix Contact ohišje kabelske vtičnice Skupno število polov 5 Osnovna mreža: 7.62 mm 1996155 50 kos
Brand: Phoenix Contact
SKU: 2209583
Availability: BackOrder

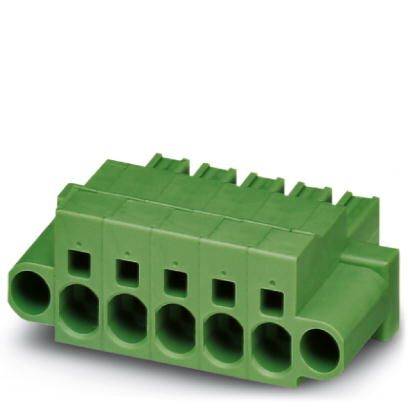

Zeleni električni priključek s petimi vtičnimi priključki, uporabljen za povezovanje kablov v električnih napravah.

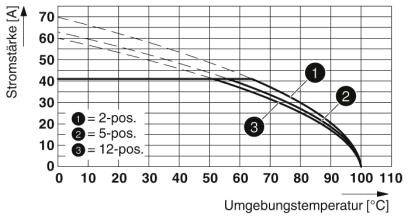

Diagram prikazuje električni tok [A] glede na temperaturo okolja [°C]. Tri krivulje: '2-pos.', '5-pos.', '12-pos.' Upad električne jakosti s povečevanjem temperature.

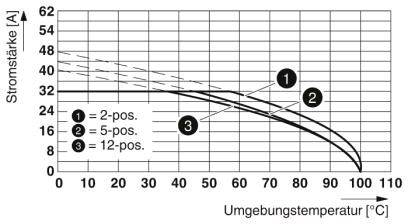

Diagram prikazuje električni tok v amperih glede na temperaturo okolja v stopinjah Celzija za tri različne položaje stikala (2, 5, 12).

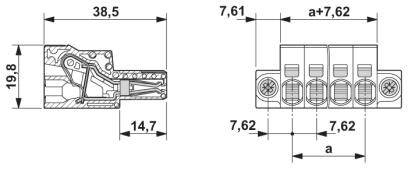

Tehnična risba z dimenzijami električnega priključka. Podrobnosti prikazujejo širino, dolžino in razdalje med luknjami.

1/4

Slika je simbolična

Vrsta izdelka

ohišje kabelske vtičnice

Izvedba

vtičnica

Število vrst

7.62 mm

Skupno število polov

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,16.11.

11 Set (i) - zaloga Nemčija

Število (velikost pakiranja 50 kos)

Set (i) - zaloga Nemčija

Skupaj (305,00 € / Kos)

305,00 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Phoenix Contact ohišje kabelske vtičnice Skupno število polov 5 Osnovna mreža: 7.62 mm 1996155 50 kos

Vsebina, količina, vsebina količinskih enot na prodajno enoto: 50 kos
Število vrst: 1
Skupno število polov: 5

Tehnične specifikacije

Število priključkov: 5
Nazivni presek: 6 mm²
Izolacijska skupina: I
Nazivna impulzna napetost (III / 3): 8 kV
Vtični sistem: POWER COMBICON 5
Zaklepanje: vijačna prirobnica
Število potencialov: 5
Višina (višina brez spajkalnega zatiča): 19,8 mm
Temperatura okolice (sestavljanje): -5 ° C ... 100 °C
Parna sila na pol približno: 5 N
Vlečna sila na pol približno: 4 N
Paritveni cikli: 50

Vrsta izdelka: ohišje kabelske vtičnice

Izvedba: vtičnica

Število vrst: 1

Značilnosti: s push-in vzmetno povezavo

RM: 7.62 mm

Skupno število polov: 5

Širina: 53.32 mm

Nazivni tok: 41 A

Nazivni tok - zaokrožen: 41 A

Vsebina: 50 kos

AWG (maks.): 8

AWG min.: 24

Dolžina odstranjene izolacije (maks.): 15 mm

Mere: (D x Š x V) 38.5 x 53.32 x 19.8 mm

Priključek: Push-In sponka
vzmetna sponka

Proizv. št. delov: 1996155

Barva: zelena

Izolacijski material: PA

Material kontakta: Cu-zlitina, pocinkana

Stran stika s kontaktno površino: kositer

Nazivna napetost: 1000 V

Višina: 19.8 mm

Dolžina: 38.5 mm

maks. prerez: 10 mm²

Min. prečni prerez: 0.2 mm²

Maks. temperatura: +100 °C

Min. temperatura: -40 °C

Vrsta: SPC 5/ 5-STF-7,62

UKCA: da
