Name: Phoenix Contact PLC-OSC- 24DC/ 48DC/100 polprevodniški rele 1 zapiralo Piece 10 kos
Brand: Phoenix Contact
SKU: 3580425
Availability: BackOrder

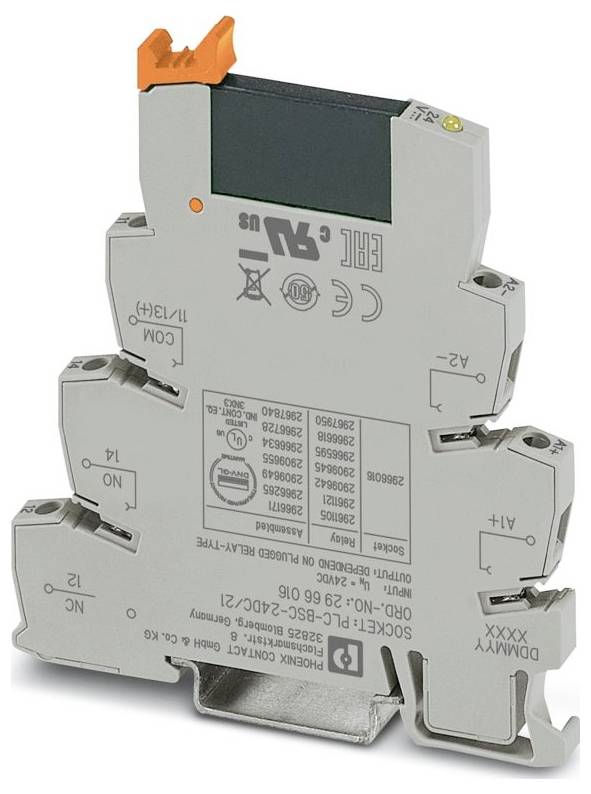

Kompakten, siv elektronski rele z oznakama modela in certificiranja. Ima priključne sponke in oranžno zaporo na vrhu.

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

polprevodniški rele

Kontakt

1 zapiralo

Preklopna napetost (maks.)

48 V DC/AC

Vrsta

PLC-OSC- 24DC/ 48DC/100

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,26.11.

166 Set (i) - zaloga Nemčija

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (22,50 € / Kos)

224,99 €

z DDV

Brezplačna dostava

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: PLC-INTERFACE
Vrsta povezave: Vijačna povezava
Navoj vijaka: M3
Navor privijanja: 0,6 Nm ... 0,8 Nm
Presek fleksibilnega vodnika: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (končna tulka z enojno žico); 2x 0,5 mm² ... 1,5 mm² (končna tulka TWIN)
Presek togega vodnika: 0,14 mm² ... 2,5 mm²
Presek vodnika AWG: 26 ... 14
širina 6,2 mm
Višina: 80 mm
Globina: 94 mm
Barva: siva (RAL 7042)
Okoljski pogoji: Okoljski pogoji
Temperatura okolice (delovanje): -25 °C ... 60 ℃
Temperatura okolice (skladiščenje/transport): -25 °C ... 70 °C
Standardi/predpisi: IEC 60947-5-1
Vrsta montaže: montaža na DIN letev
Kategorija prenapetosti: III
Stopnja onesnaženosti: 2
Dolžina odstranjevanja izolacije: 8 mm
Položaj namestitve: poljuben
Identifikacija: ISA-S71.04. Skupina za težke pogoje G3; EN 60068-2-60
Največja izguba moči pri nominalnih pogojih: 0,2 W
Način delovanja: 100 % ED
CE: CE
Potrdilo: TAE0000196
Vhodno napetostno območje: 19,2 V DC ... 28,8 V enosmernega toka
Tipični čas vklopa: 20 µs (pri UN)
Navodila za sestavljanje: se lahko združijo brez razmika
Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
Direktiva o nizki napetosti: Skladnost z direktivo o nizki napetosti
Zaščitno vezje: Zaščita pred obratno polarnostjo | Dioda za zaščito pred obratno polarnostjo; Zaščita pred prenapetostjo
Odobritev za ladjedelništvo: Odobritev za ladjedelništvo
Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
Izhodna napetost: 3 V DC ... 48 V DC
Uporaba: Univerzalna
Izolacijske lastnosti: Standardi / Predpisi: Izolacijske lastnosti: Standardi / Predpisi
Izolacija: Osnovna izolacija
Stanje vzdrževanja podatkov: Stanje vzdrževanja podatkov
Datum zadnje posodobitve podatkov: 13. januar 2026
Preskusna napetost (vhod/izhod): 2,5 kV (50 Hz, 1 min., vhod/izhod)
Nazivna vhodna napetost UN: 24 V DC
Nazivna napetost (priključen polprevodniški rele): 24 V DC
Območje vhodne napetosti glede na UN: 0,8 ... 1,2
Preklopni prag signala "0" glede na UN: ≤ 0,4
Preklopni prag signala "1" glede na UN: ≥ 0,8
Tipični vhodni tok pri UN: 8,5 mA
Tipični čas izklopa: 300 µs (pri UN)
Indikator delovne napetosti: rumena LED
Frekvenca prenosa 300 Hz
Konfiguracija kontaktov: 1 normalno odprt kontakt
Vrsta digitalnega izhoda: elektronski
Največji neprekinjeni tok: 100 mA
Padec napetosti pri največjem neprekinjenem toku: ≤ 1 V
Izhodno vezje: 2-žično, brez ozemljitve
Razred vnetljivosti po UL 94 (ohišje): V0 (ohišje)
Standardi / Predpisi: Standardi / Predpisi
Vrsta kontakta: Signalni kontakt
UKCA: UKCA
Podatki o ladjedelništvu: Podatki o ladjedelništvu
Temperatura: °C
Vlažnost: A
Vibracije: B/C
EMC: B
Ohišje: Ob namestitvi na krovu mora biti zagotovljena zahtevana zaščita v skladu s pravili.

Vrsta embalaže: Piece

Vrsta izdelka: polprevodniški rele

Vrsta: PLC-OSC- 24DC/ 48DC/100

Priključek: vijačni

Odzivna napetost (min.): 19.2 V/DC

Delovna napetost (maks.): 28.8 V/DC

Čas odziva: 20 µs

Čas padanja: 300 µs

Kontakt: 1 zapiralo

Preklopna napetost (maks.): 48 V DC/AC

Maks. preklopna moč: 4.8 W

Značilnosti: z diodo za zaščito polaritete

Maks. temperatura: 60 °C

Min. temperatura: -25 °C

Globina: 94 mm

Dolžina: 94 mm

Širina: 6.2 mm

Višina: 80 mm

Mere: (D x Š x V) 94 x 6.2 x 80 mm

Vsebina: 10 kos

Vhodna napetost: 19,2–28,8 V

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3580425 Phoenix Contact PLC-OSC- 24DC/ 48DC/100 polprevodniški rele 1 zapiralo Piece 10 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3580425 Phoenix Contact PLC-OSC- 24DC/ 48DC/100 polprevodniški rele 1 zapiralo Piece 10 kos

Opis

PLC vmesnik, sestavljen iz osnovnega priključnega bloka PLC-BSC.../21 z vijačno povezavo in vtičnega miniaturnega polprevodniškega releja, za montažo na DIN-letev NS 35/7,5, 1 normalno odprt kontakt, vhod: 24 V DC, izhod: 3–48 V DC/100 mA

Besedilo je strojno prevedeno.
