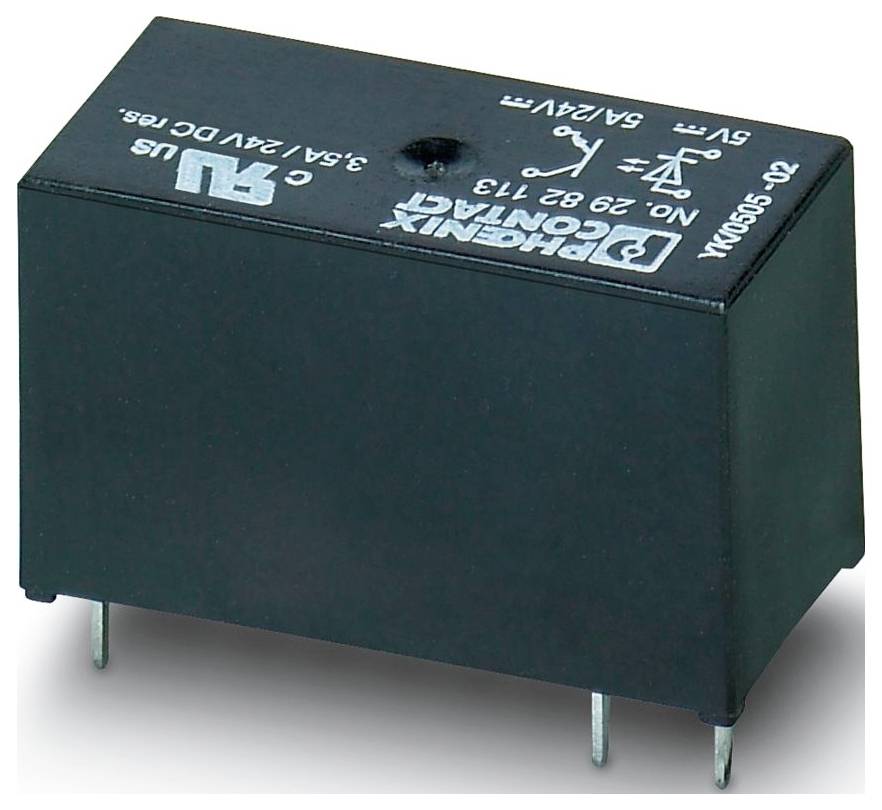

Slika je simbolična
Phoenix Contact OPT- 5DC/ 24DC/ 5 polprevodniški rele 1 zapiralo 10 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
polprevodniški rele
Kontakt
1 zapiralo
Preklopna napetost (maks.)
33 V/DC
Vrsta
OPT- 5DC/ 24DC/ 5
Odzivna napetost (min.)
4 V/DC
Podatkovni list izdelka (PDF)
5 Set (i) - zaloga Nemčija
Število (velikost pakiranja 10 kos)
Skupaj (329,00 € / Kos)
329,00 €
z DDV
Na voljo samo 5 Set (i) - zaloga Nemčija
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- širina 12,7 mm
- Višina: 29 mm
- Globina: 15,7 mm
- Barva: črna (RAL 9005)
- Okoljski pogoji: Okoljski pogoji
- Razred zaščite: RT III
- Temperatura okolice (delovanje): -25 °C ... 60 ℃
- Temperatura okolice (skladiščenje/transport): -25 °C ... 70 °C
- Standardi/predpisi: IEC 60664; EN 50178
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Položaj namestitve: poljuben
- Identifikacija: ISA-S71.04. Skupina za težke pogoje G3; EN 60068-2-60
- Največja izguba moči pri nominalnih pogojih: 0,05 W
- Način delovanja: 100 % ED
- Vhodna napetost: 4 V DC ... 6 V DC
- Tipični čas vklopa: 10 µs
- Navodila za sestavljanje: se lahko združijo brez razmika
- Zaščitno vezje: Zaščita pred obratno polarnostjo | Dioda za zaščito pred obratno polarnostjo; Zaščita pred prenapetostjo
- Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
- Izhodna napetost: 3 V DC ... 33 V DC
- Največji vklopni tok: 15 A (10 ms)
- Izolacijske lastnosti: Standardi / Predpisi: Izolacijske lastnosti: Standardi / Predpisi
- Izolacija: Osnovna izolacija
- Stanje vzdrževanja podatkov: Stanje vzdrževanja podatkov
- Datum zadnje posodobitve podatkov: 05.09.2025
- Preskusna napetost (vhod/izhod): 2,5 kV (50 Hz, 1 min., vhod/izhod)
- Nazivna vhodna napetost UN: 5 V DC
- Območje vhodne napetosti glede na UN: 0,8 ... 1,2
- Preklopni prag signala "0" glede na UN: 0,15
- Preklopni prag signala "1" glede na UN: 0,5
- Tipični vhodni tok pri UN: 9 mA
- Tipični čas izklopa: 400 µs
- Frekvenca prenosa 300 Hz
- Konfiguracija kontaktov: 1 normalno odprt kontakt
- Vrsta digitalnega izhoda: elektronski
- Največji neprekinjeni tok: 5 A (glejte krivuljo zmanjšanja nazivne moči)
- Padec napetosti pri največjem neprekinjenem toku: ≤ 200 mV
- Izhodno vezje: 2-žično, brez ozemljitve
- Razred vnetljivosti po UL 94 (ohišje): V0 (ohišje)
- Standardi / Predpisi: Standardi / Predpisi
- Nazivna izolacijska napetost: 100 V DC
- Nazivna izhodna napetost: 24 V DC
- Zaščita pred prenapetostjo:> 33 V enosmernega toka
- Vrsta izdelka
polprevodniški rele
- Vrsta
OPT- 5DC/ 24DC/ 5
- Odzivna napetost (min.)
4 V/DC
- Delovna napetost (maks.)
6 V/DC
- Čas odziva
10 µs
- Čas padanja
400 µs
- Kontakt
1 zapiralo
- Preklopna napetost (maks.)
33 V/DC
- Značilnosti
z diodo za zaščito polaritete
RT III
- Maks. temperatura
60 °C
- Min. temperatura
-25 °C
- Globina
15.7 mm
- Dolžina
15.7 mm
- Širina
12.7 mm
- Višina
29 mm
- Mere
(D x Š x V) 15.7 x 12.7 x 29 mm
- Vsebina
10 kos
- Vhodna napetost
4–6 V
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3580387 Phoenix Contact OPT- 5DC/ 24DC/ 5 polprevodniški rele 1 zapiralo 10 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3580387 Phoenix Contact OPT- 5DC/ 24DC/ 5 polprevodniški rele 1 zapiralo 10 kos
Opis
Vtični miniaturni polprevodniški rele, močnostni polprevodniški rele, 1 normalno odprt kontakt, vhod: 5 V DC, izhod: 3–33 V DC/5 A
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
