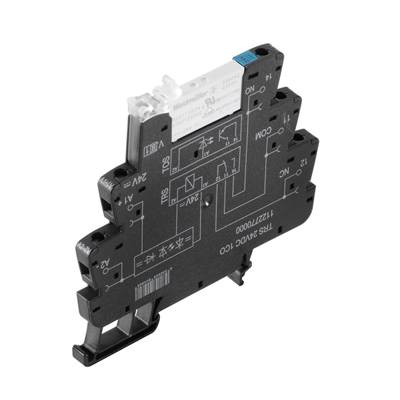

Relejska spojka Weidmüller TRS 24VDC 1CO 1122770000
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
povezovalni rele
Kontakt
1 menjalo
Nazivna napetost
24 V/DC
Preklopna napetost (maks.)
250 V/AC
Preklopni tok maks.
6 A
Podatkovni list izdelka (PDF)
5 Set (i) - zaloga Nemčija
Podobni izdelki
Število (velikost pakiranja 10 kos)
Skupaj (13,00 € / Kos)
129,99 €
z DDV
Na voljo samo 5 Set (i) - zaloga Nemčija
Weidmüller TRS 24VDC 1CO povezovalni rele 24 V/DC 6 A 1 menjalo 10 kos
Poudarki in podrobnosti
- Industrijska embalaža z 10 kosi
Tehnične specifikacije
- Vlažnost: 5 ... 95% rel. Vlažnost, Tu = 40 ° C, brez kondenzacije
- Temperatura skladiščenja: -40 ° C ... 85 ° C
- Nazivna moč: 280 mW
- Napetost odziva / izpada: 16 V / 3 V DC
- Prikaz stanja: LED zeleno
- Nazivna stikalna napetost: 250 V AC
- Vklopni tok: 20 A / 20 ms
- Preklopna zmogljivost DC (ohmična), maks .: 144 W @ 24 V
- Najmanjša preklopna zmogljivost: 1 mA pri 24 V, 10 mA pri 12 V, 100 mA pri 5 V
- Največja frekvenca preklopa pri nazivni obremenitvi: 0,1 Hz
- Podporna tirnica: TS 35
- Gumb za preizkus: Ne
- Kazalnik položaja mehanskega stikala: Ne
- Nazivna napetost: 300 V
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Vhod - izhod dielektrične trdnosti: 4 kVeff / 1 min.
- Odprti kontakt dielektrične trdnosti: 1 kVeff / 1 min
- Impulzna vzdržljiva napetost: 6 kV (1,2 / 50 µs)
- Dolžina odstranjevanja nazivne povezave: 8 mm
- Moment privijanja, največ: 0,4 Nm
- Območje vpenjanja, nazivni priključek: 1,5 mm²
- Območje vpenjanja, najmanj: 0,14 mm²
- Območje vpenjanja, največ: 2,5 mm²
- Prerez priključka vodnika, poln, najmanj: 0,14 mm²
- Prerez priključka vodnika, poln, največ: 2,5 mm²
- Prerez priključka vodnika, fino uvijen, najmanj: 0,14 mm²
- Prerez priključka vodnika, fino uvijen, največ: 2,5 mm²
- Prerez priključka vodnika, fino uvijen AEH s plastičnim obročem DIN 46228/4, min .: 0,25 mm²
- Prerez priključka vodnika, fino uvijen AEH s plastičnim obročem DIN 46228/4, največ: 2,5 mm²
- Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), min .: 0,25 mm²
- Prerez priključka vodnika, fino uvijen, AEH (DIN 46228-1), največ: 2,5 mm²
- Prerez priključka vodnika, fino uleten, 2 vpenjala, najmanj 0,5 mm²
- Prerez priključka vodnika, fino uleten, 2 vpenjalna vodnika, največ: 1 mm²
- Velikost rezila: Gr. PH0
- Preklopna napetost DC, maks .: 250 V
- Zakasnitev izklopa: ≤ 16 ms
- Tip vodnika: togi bakreni vodnik, drobno verižen bakreni vodnik
- Tok prevzema / sprostitve, običajno: 7,5 mA / 1 mA DC
- Nadomestni rele napetosti tuljave, ki odstopa od nazivne krmilne napetosti: št
- Nadomestna napetost tuljave releja: 24 V DC
- Vrsta izdelka
povezovalni rele
- Vrsta
TRS 24VDC 1CO
- Priključek
vijačni
- Barva
črna
- Kontakt
1 menjalo
- Material kontakta
AgNi
- Nazivna napetost
24 V/DC
- Preklopna napetost (maks.)
250 V/AC
- Preklopni tok maks.
6 A
- Maks. preklopna moč
1500 VA
- Mehanska življenjska doba
5 x 106Cikli
- Zračna/plazilna razdalja (tuljave/kontakti)
5.5 mm
IP20
- Maks. temperatura
+60 °C
- Min. temperatura
-40 °C
- Globina
87.8 mm
- Širina
6.4 mm
- Višina
89.6 mm
- Mere
(Š x V x G) 6.4 x 89.6 x 87.8 mm
- Vsebina
10 kos
- Industrijsko pakiranje
da
- Teža
33 g
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 298726 Relejska spojka Weidmüller TRS 24VDC 1CO 1122770000
Navodila za uporabo in varnost
Navodila za uporabo in varnost 298726 Relejska spojka Weidmüller TRS 24VDC 1CO 1122770000
Opis
Rele. TERMSERIES, Število kontaktov: 1, Sprememba kontakta, AgNi, Nazivna regulacijska napetost: 24 V DC ± 20%, Neprekinjen tok: 6 A, Vijačni priključek. TERMSERIES Relejni sklopnik 1 zamenjave kompletnih modulov, sestavljenih iz releja in vtičnice s tulci AC / DC / UC z vijačnim priključkom. Izmetalnik z geometrijo optičnih vlaken (statusni prikaz).
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Obseg dostave
- Relejska spojka Weidmüller TRS 24VDC 1CO 1122770000
